Daktronics Galaxy AF-3500, GalaxyPro Revolution et SS - Manuel

Installation de l'écran Galaxy AF-3500, GalaxyPro Revolution et SS
P.O. Box 5128 201 Daktronics Dr. Brookings, SD 57006-5128, États-Unis
tél. : 866-343-3122 fax : 605-697-4700
www.daktronics.com email : [email protected]
DD1782188 Rév 0
11 février 2009

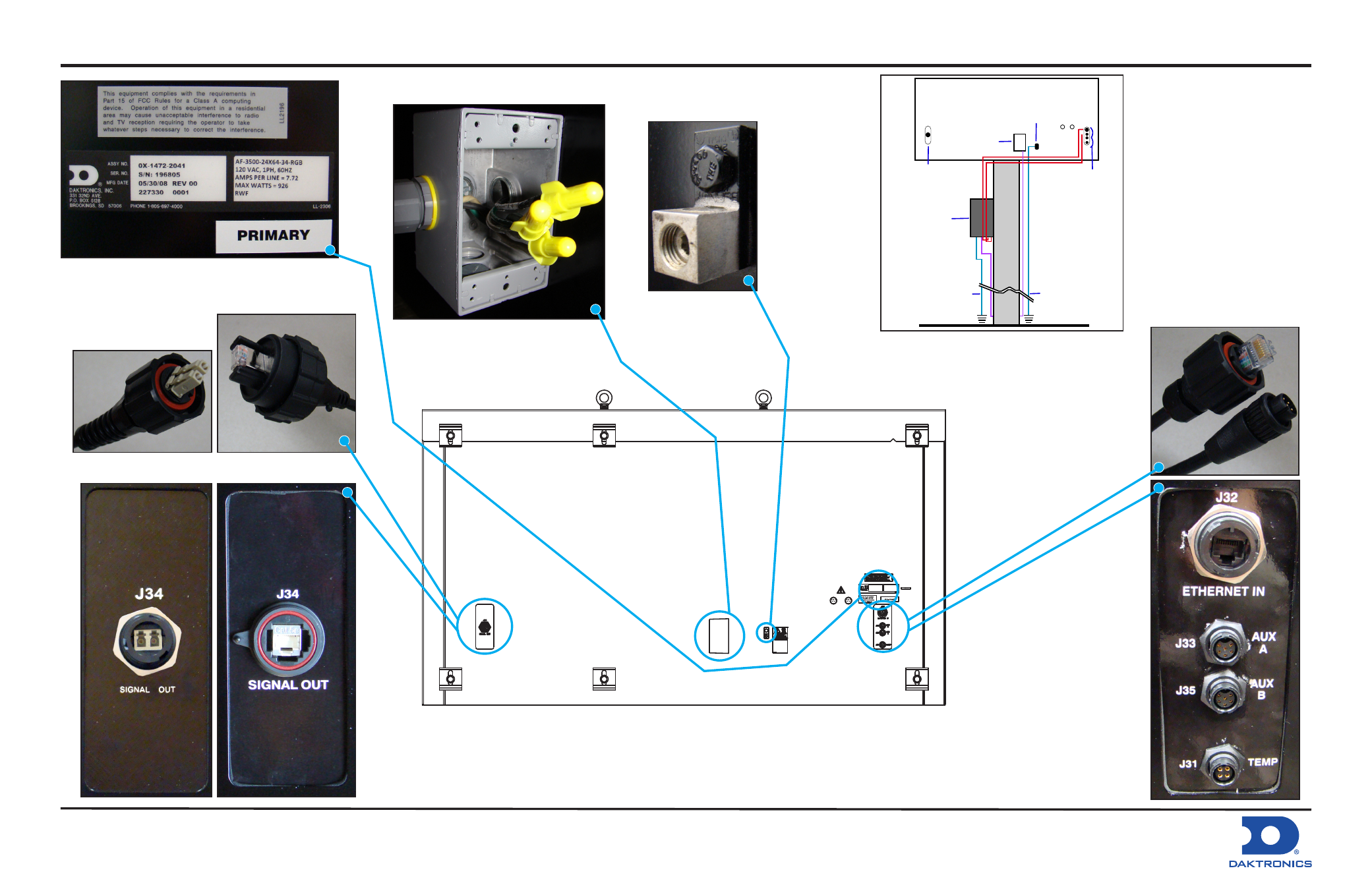

VUE
ARRIÈRE
ÉCRAN PRINCIPAL – ARRIÈRE
Cosse de masse
Entrées à
branchement
rapide
Sortie de
signal
Raccordement
de signal
Conducteur de
mise à la terre
de signal
Conducteur de
mise à la terre
Boîtier J
1.
Identifiez l'écran principal
4.
Montez une
enveloppe de
raccordement
des signaux
6.
Connectez les câbles de signal
aux prises à branchement
rapide appropriées
2.
Connectez l'alimentation
à la boîte J
3.
Connectez
l'électrode de
terre à la cosse
de masse
7.
Connectez le câble de liaison entre
l'écran principal et l'écran miroir aux
prises J34 et J32 (Un écran SS est
un écran principal uniquement)
5.
Acheminez les
câbles de signal
entre l'enveloppe
et les prises à
branchement rapide
GalaxyPro Revolution Galaxy AF-3500
Remarque : Les écrans réels peuvent varier.
