28 Diagnostics et dépannage
7.2 Diagnostics du MLC
Le contrôleur multiligne (MLC) comporte
quatre LED de diagnostic rouges. Lorsqu'il
est correctement connecté à l'écran
principal, la LED étiquetée DS23 (côté
gauche) est éteinte et les autres LED sont
allumées, comme montré à la Figure 21.
7.3 Diagnostic du capteur de
température
Si l'écran est doté d'un capteur de température, la carte du
capteur de température fournit également des informations de
diagnostic. La carte du capteur de température se trouve à
l'intérieur du logement du capteur de température placé à côté
de l'écran (voir Figure 4). Le graphique de la carte du capteur
représenté à la Figure 22 montre la LED de diagnostic rouge
(DS2) près du bord inférieur du composant. Cette LED
clignote à des vitesses diverses pendant la transmission des
informations de température et elle indique que l'unité est
alimentée.
Référez-vous à l'Annexe B : pour de plus amples informations
sur le montage et les connexions du capteur de température.
7.4
Dépannage des problèmes d'écran
Cette section présente certains des problèmes relatifs aux écrans. Cette liste ne propose pas la
totalité des symptômes ou des solutions, mais elle présente les problèmes les plus courants
ainsi que les procédures simples permettant d'y remédier.
Le dépannage peut exiger la suppression et le remplacement des modules. Référez-vous à la
Section 6.1 pour de plus amples informations. Lorsque vous remplacez les modules, veuillez
vous assurer que les câbles d'alimentation et de signal sont reconnectés correctement et que
les fixations sont bien fermées.
Fausses idées courantes
Écran vide à l'issue de la séquence d'amorçage
Il est normal que l'écran soit vide à l'issue de la séquence d'amorçage. L'écran est vide, sauf
qu'un pixel clignote dans le coin inférieur droit. Cela indique que l'écran attend l'envoi d'un
message.

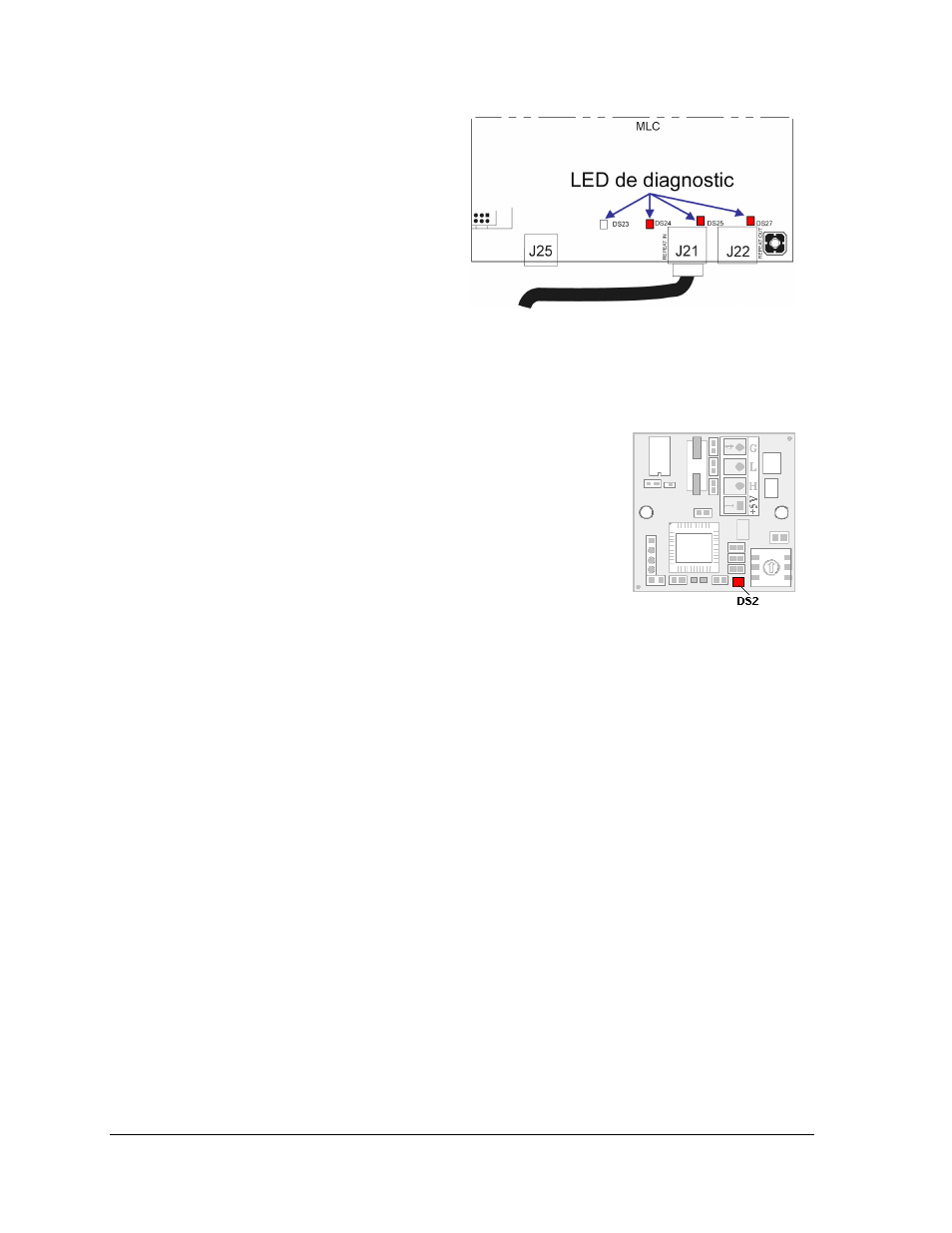

Figure 21 : LED de diagnostic du MLC
Figure 22 : Carte du
capteur de température
