4 Installation mécanique
2.2
Caractéristiques de la structure d'appui
L'installateur doit s'assurer que les composants matériels et la structure de montage peuvent
supporter l'écran et que la structure respecte tous les codes structurels locaux.
La conception de la structure d'appui dépend des méthodes de montage, de la taille de
l'écran et du poids. Puisque chaque site d'installation est unique, Daktronics n'approuve pas
de procédure unique pour le montage des écrans GalaxyPro
® Revolution. Cette section
propose uniquement des informations générales qui ne seront peut-être pas appropriées pour
toutes les installations. La Figure 3 et la Figure 4 proposent des exemples de configuration de
l'écran.
Les plans de montage doivent tenir compte du système de ventilation et du capteur de
lumière monté sur la face. En règle générale, la face avant d'un écran doit être totalement
dégagée afin de permettre la circulation de l'air et l'accès aux composants internes. Un écran
est doté de ventilateurs qui envoient de l'air dans le boîtier depuis les orifices de ventilation
inférieurs et évacuent l'air depuis les orifices de ventilation supérieurs.
Par ailleurs, pensez toujours à l'emplacement des agrafes de verrouillage et à l'espace
nécessaire pour le raccordement électrique/de signal à l'arrière de l'écran, comme montré à la
Figure 5. La hauteur de l'écran et la charge exercée par le vent sont également des facteurs
critiques à prendre en compte. Consultez le Graphique d'atelier inclus avec l'écran.
2.3
Montage de l'écran
Afin de garantir l'intégrité structurelle du boîtier de l'écran, veillez à maintenir un angle de
90 degrés entre le boîtier et l'instrument de levage.
Les dommages subis par suite d'une procédure de levage incorrecte annulent la garantie.
Procédure de montage générale
1. Levez l'écran en position sur la structure d'appui, en suivant l'exemple de la Figure 6.
Remarque : Vous ne devez pas
essayer de soutenir en permanence
l'écran à l'aide des anneaux de
levage.
2. Soudez ou utilisez des composants
matériels et des boulons 1/2" de type
5 (ou plus) afin de fixer TOUTES les
cornières de fixation sur la structure
d'appui, comme montré dans le
Graphique d'atelier inclus avec
l'écran.
Remarque : Vous pouvez remplacer
les cornières de fixation par d'autres
méthodes de montage à condition d'utiliser TOUS les emplacements de boulon.

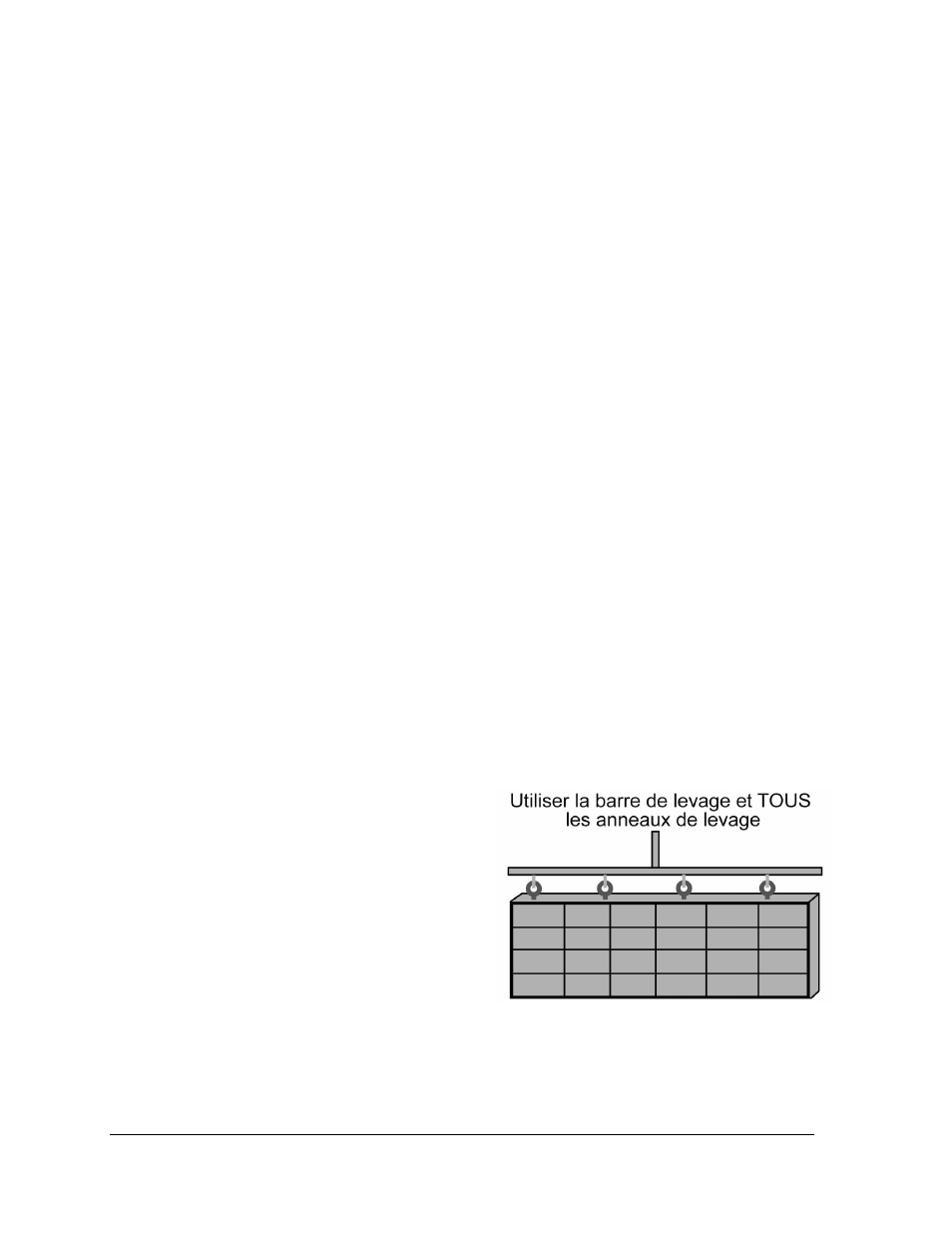

Figure 6 : Procédures de levage correctes
