36 Remplacement des pièces
Remplacement du contrôleur
Outils requis : Clé Allen 1/8”, tourne-écrou 5/16” et un tournevis à lame plate
Procédez comme suit pour remplacer un contrôleur dans l'affichage :
1. Mettez l'écran hors tension.
2. Retirez le module placé
directement devant le
contrôleur dans la zone
inférieure gauche de l'écran.
La Figure 13 indique
l'emplacement.
3. Desserrez les vis et retirez le
capot de l'avant du
contrôleur.
4. Déconnectez l'arrivée de
l'alimentation.
5. Retirez toutes les connexions
d'alimentation et de signal
de la carte. Étiquetez les
câbles lorsque vous les
retirez afin de savoir où les
replacer.
6. Retirez les six écrous qui
maintiennent la carte en
place à l'aide d'un tourne-
écrou 5/16".
7. Notez l'adresse rotative sur
le contrôleur afin de garantir
que la carte de rechange
utilise la même adresse (voir
la Figure 25 et la Figure 26).
8. Retirez la carte mémoire de l'ancien contrôleur et insérez-la dans le nouveau
contrôleur (référez-vous à la sous-section suivante pour de plus amples
informations).
Remarque : Vous ne devez jamais retirer ou remplacer la carte mémoire tant que le
contrôleur est sous tension.
9. Pour installer le nouveau contrôleur, remettez en place les six écrous qui le
maintiennent à l'arrière de l'écran. Reconnectez les câbles d'alimentation et de signal.
Mettez sous tension, en observant la séquence d'amorçage, et vérifiez que le pixel
affiché dans le coin inférieur droit indique que l'alimentation est active.

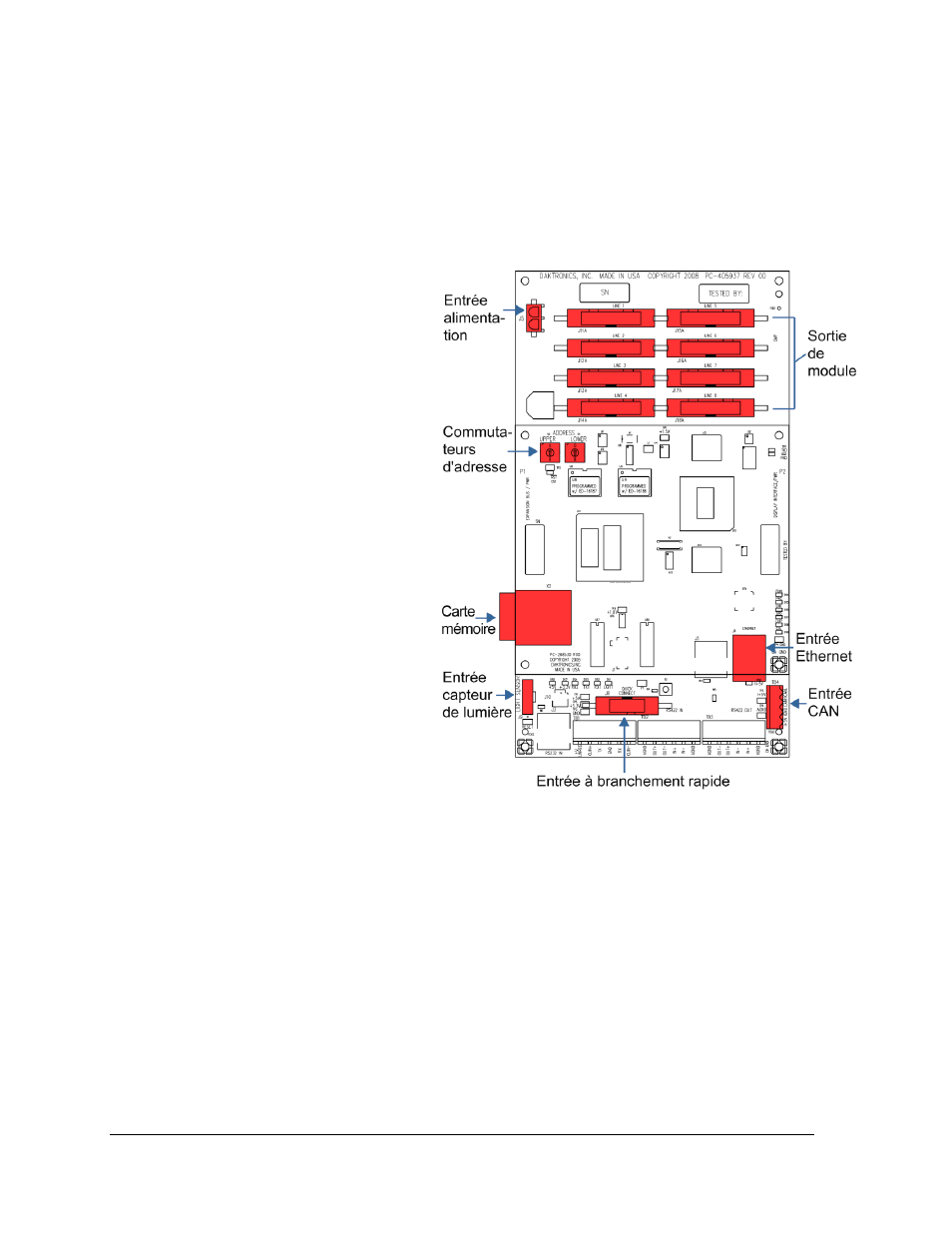

Figure 25 : Contrôleur Galaxy
