Diagnostics et dépannage 27
Section 7 : Diagnostics et d
épannage
Remarques importantes : Débranchez l'écran.
L'entretien des composants électroniques internes doit être confié à un personnel d'entretien qualifié.
7.1
Diagnostics du contrôleur
Le contrôleur est le « cerveau » de l'écran ;
il reçoit la communication de l'écran puis
envoie les informations aux modules. Le
contrôleur se trouve dans la zone inférieure
gauche de l'écran, comme montré à la
Figure 13. Les LED du contrôleur indiquent
le bon fonctionnement de l'alimentation et
du signal de communication.
Les écrans miroir ne comportent pas de
contrôleur. Ils sont dotés à la place d'une
carte MLC ou de répéteur qui permet de
transmettre les informations au contrôleur
de l'écran principal.
Pour savoir comment accéder aux
composants internes de l'écran, référez-
vous à la Section 6.1 qui propose des
instructions et des illustrations. N'oubliez
pas de mettre l'écran hors tension avant
d'accéder à l'intérieur. Cependant, une fois
que vous avez retiré les modules et que les
fils présentent un accès sécurisé, vous
pouvez remettre l'écran sous tension pour
visualiser les LED de diagnostic.

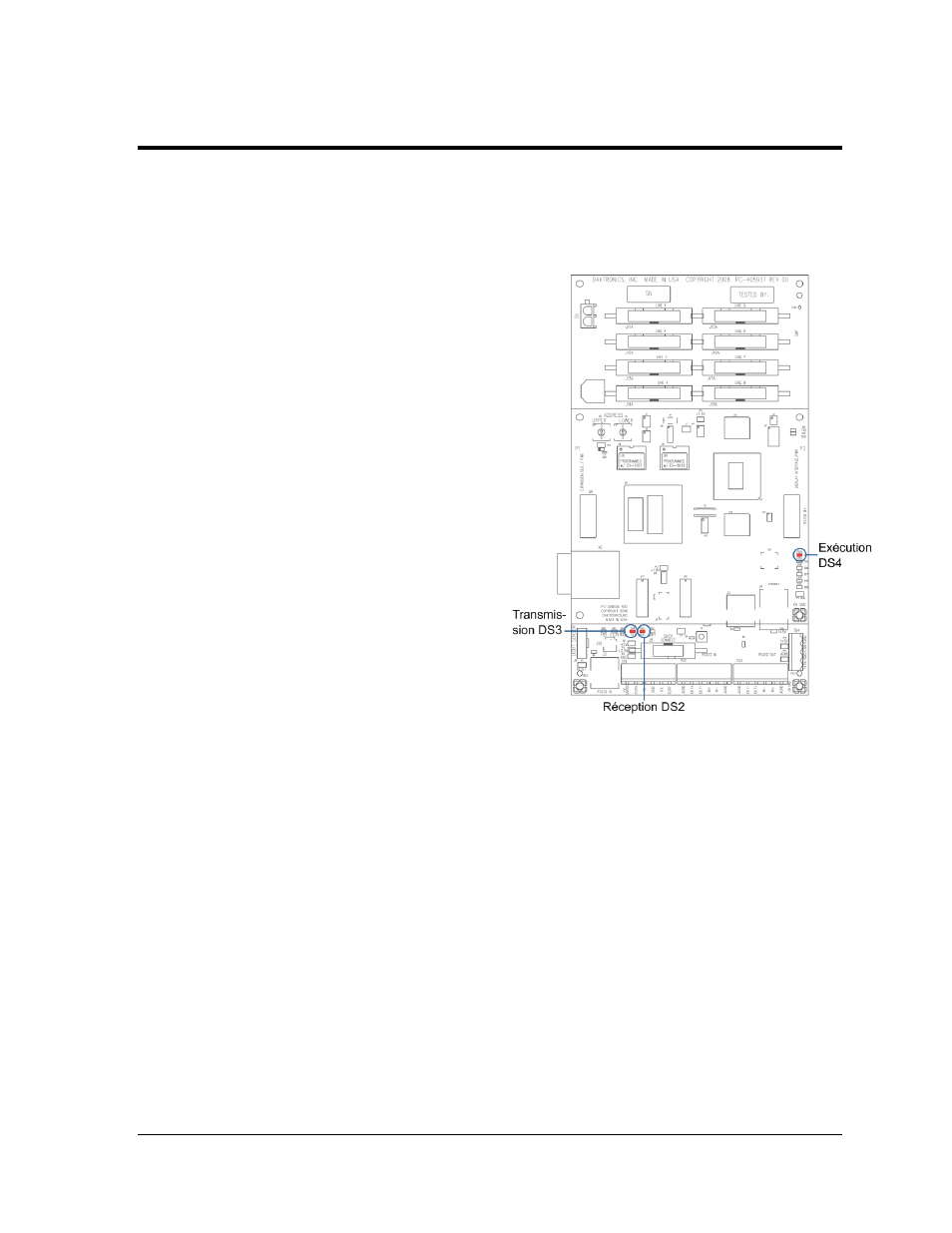

La Figure 20 : illustre un contrôleur Galaxy dans lequel les LED de diagnostic principales
sont étiquetées :
 La LED DS4 indique l'état opérationnel du contrôleur. Cette LED clignote environ
une fois par seconde pour signaler le bon fonctionnement du contrôleur.
 La LED DS3 indique l'état de transmission du contrôleur. Cette LED clignote
uniquement lors de la transmission d'informations aux modules.
 La LED DS2 indique l'état de réception du contrôleur. Cette LED clignote
uniquement lors de la réception des informations depuis l'ordinateur de contrôle.
Figure 20 : Diagnostics du contrôleur
