Manuel du propriétaire du tapis roulant Cybex 750T
Assemblage et
configuration
Page 2-8
11. Fixez les capots de moteur (quatre pièces).
Repérez le capot de moteur avant (n° 6) et cinq vis
A.
10-32 x 0,75 (n° 19). Reportez-vous à la fi gure 9.
REMARQUE : Élevez ou faites basculer le tapis roulant sur
le côté pour installer les deux vis inférieures
(n° 19).
À l’aide d’un tournevis Phillips, serrez partiellement
B.
le capot de moteur avant (n° 6) à la base (n° 1)
au moyen des cinq vis 10 x -32 x 0,75 po (n° 19).
Reportez-vous à la fi gure 9.
Repérez le capot de moteur gauche (n° 7) et
C.
quatre vis 10-32 x 0,75 (n° 19).
À l’aide d’un tournevis Phillips, serrez partiellement
D.
le capot de moteur gauche (n° 7) au moyen des
deux vis 10 x -32 x 0,75 po (n° 19). Reportez-
vous à la fi gure 10.
Répétez les étapes 11C et 11D pour le côté
E.
droit.
Repérez le capot de moteur supérieur (n° 5).
F.
Mettez le capot de moteur supérieur (n° 5) en
G.
place en alignant les quatre languettes sur les
vis de capot frontales et latérales. Reportez-
vous à la fi gure 11.
REMARQUE : Si le capot de moteur supérieur ne
s’ajuste pas correctement, desserrez les
vis de capot frontales et latérales selon
les besoins.
À l’aide d’un tournevis Phillips, fi nissez de
H.
serrer les cinq vis du capot avant et les quatre
vis des capots latéraux. Assurez-vous que
les vis fi xent bien les languettes du capot de
moteur. Reportez-vous à la fi gure 11.
12. Mettez le tapis roulant de niveau.
Assurez-vous que le tapis roulant est installé
A.
sur une surface de niveau.

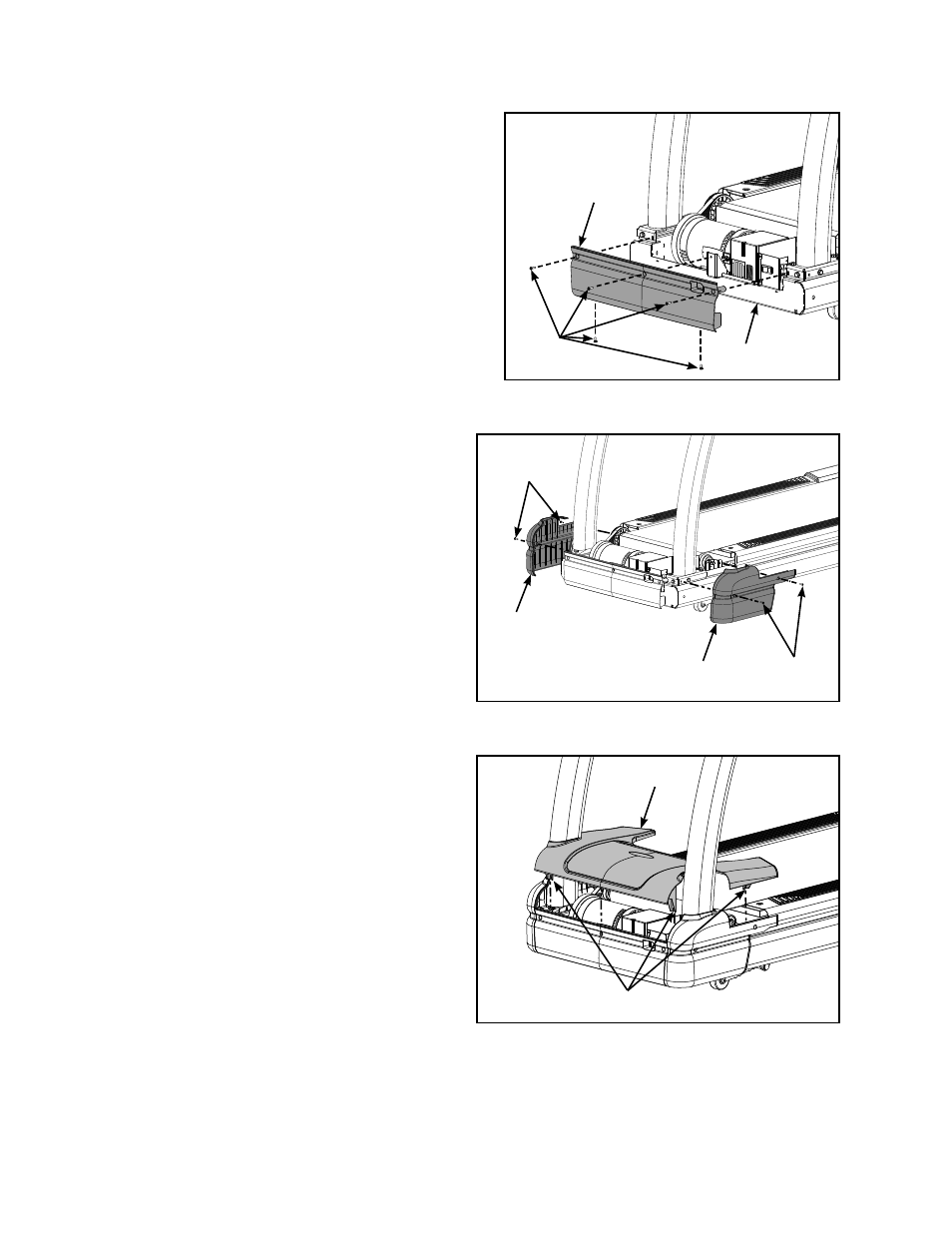

Figure 9
N° 6
N° 19
N° 1
Figure 10
N° 19
N° 19
N° 7
Figure 11
N° 5
N° 8
Languettes
