Répétez les étapes 7A à 7C pour installer le montant droit. D.
À l’aide d’une clé polygonale de 1/2 po, serrez complètement les deux boulons de 5/16 - 18 x 2,25 po à tête E.
hexagonale (n° 22) et les quatre écrous (n° 24) fi xant la console aux montants. Reportez-vous à la fi gure 4.
À l’aide d’une clé à douille de 9/16 po, serrez complètement les dix boulons de 3/8-16 x 0,625 po (n° 20) F.
fi xant les montants à la base. Reportez-vous à la fi gure 3.
8. Installez le câble de l’affi chage
REMARQUE : Veillez à ne pas pincer ou
endommager le câble de l’affi chage
lors de l’installation.
Repérez le câble de l’affi chage sortant à A.
l’arrière de la console.
Insérez le câble de l’affi chage dans le B.
dessus du montant gauche (n° 3) jusqu’à
ce qu’il sorte à la base du montant (n° 3).

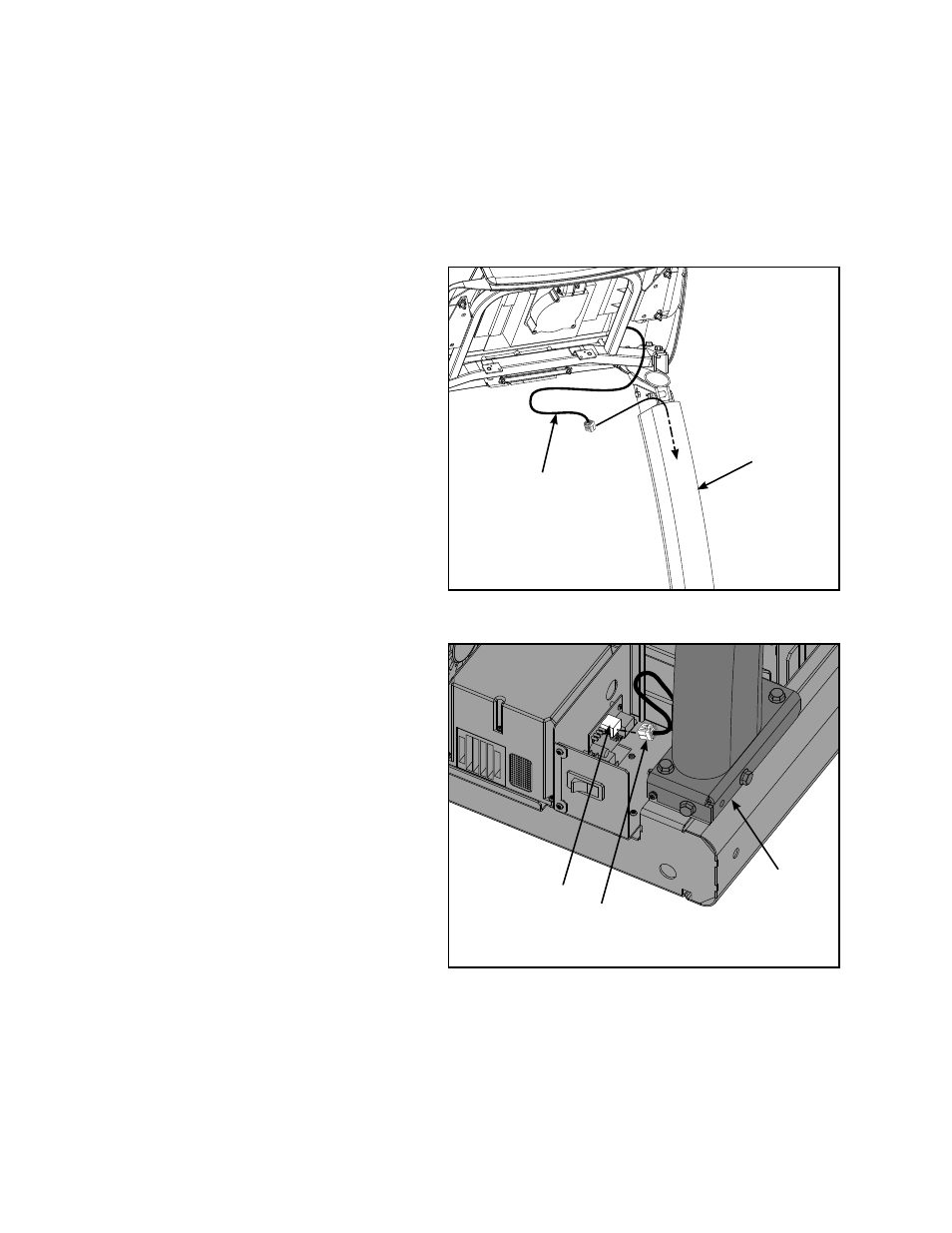

Reportez-vous aux fi gures 5 et 6.
Branchez le câble de l’affi chage situé dans C.
le bas du montant (n° 3) au connecteur J3
du panneau de connexion. Reportez-vous
à la fi gure 6.
REMARQUE : Si vous installez l’équipement
audio-vidéo, reportez-vous aux
instructions d’installation du support
d’audio-vidéo du 750T (fournies
avec le support).
N° 3
Figure 5
Câble
d’afficheur
Figure 6
Câble
d’alimentation
N° 3
Connecteur J3
du panneau de
connexion
