Manuel du propriétaire du tapis roulant Cybex 750T
Assemblage et
configuration
Page 2-3

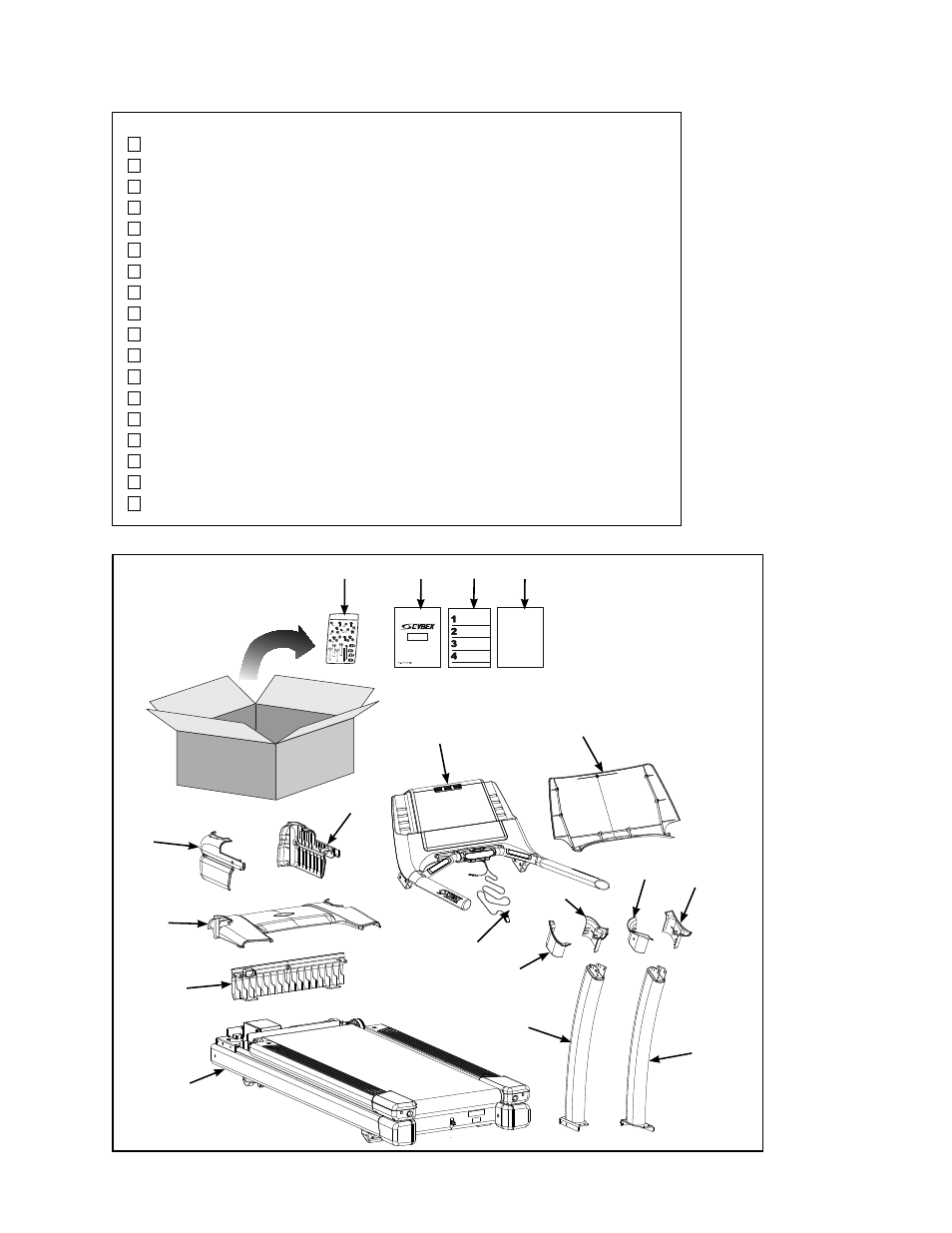

Article Qté N° de pièce Description
1 1 Varie Base
2 1 Varie Console
3 1 AF-19921 Montant gauche
4 1 AF-19922 Montant droit
5 1 AX-20383 Capot supérieur de moteur
6 1 PL-20264 Capot de moteur avant
7 1 PL-20262 Capot de moteur gauche (dans la boîte)
8 1 PL-20263 Capot de moteur droit (dans la boîte)
9 1 PL-20355 Couvre-montant extérieur, gauche (dans la boîte)
10 1 PL-20211 Couvre-montant intérieur, gauche (dans la boîte)
11 1 PL-20356 Couvre-montant intérieur, droit (dans la boîte)
12 1 PL-20357 Couvre-montant extérieur, droit (dans la boîte)
13 1 PL-20210 Capot de console arrière
14 1 AX-20454 Sac de quincaillerie (dans la boîte)
15 1 LT-20406-2 Manuel du propriétaire (dans la boîte)
16 1 LT-20404 Poster d’assemblage
17 1 LT-20405 Feuille de garantie
18 1 AX-20552 Cordon d’arrêt d’urgence E-stop
Figure 1
N° 1
N° 8
N° 7
N° 6
N° 5
N° 4
N° 2
N° 14 N° 15 N° 16 N° 17
N° 18
N° 3
N° 9
N° 10
N° 11
N° 12
N° 13
