ÉTAPE 6

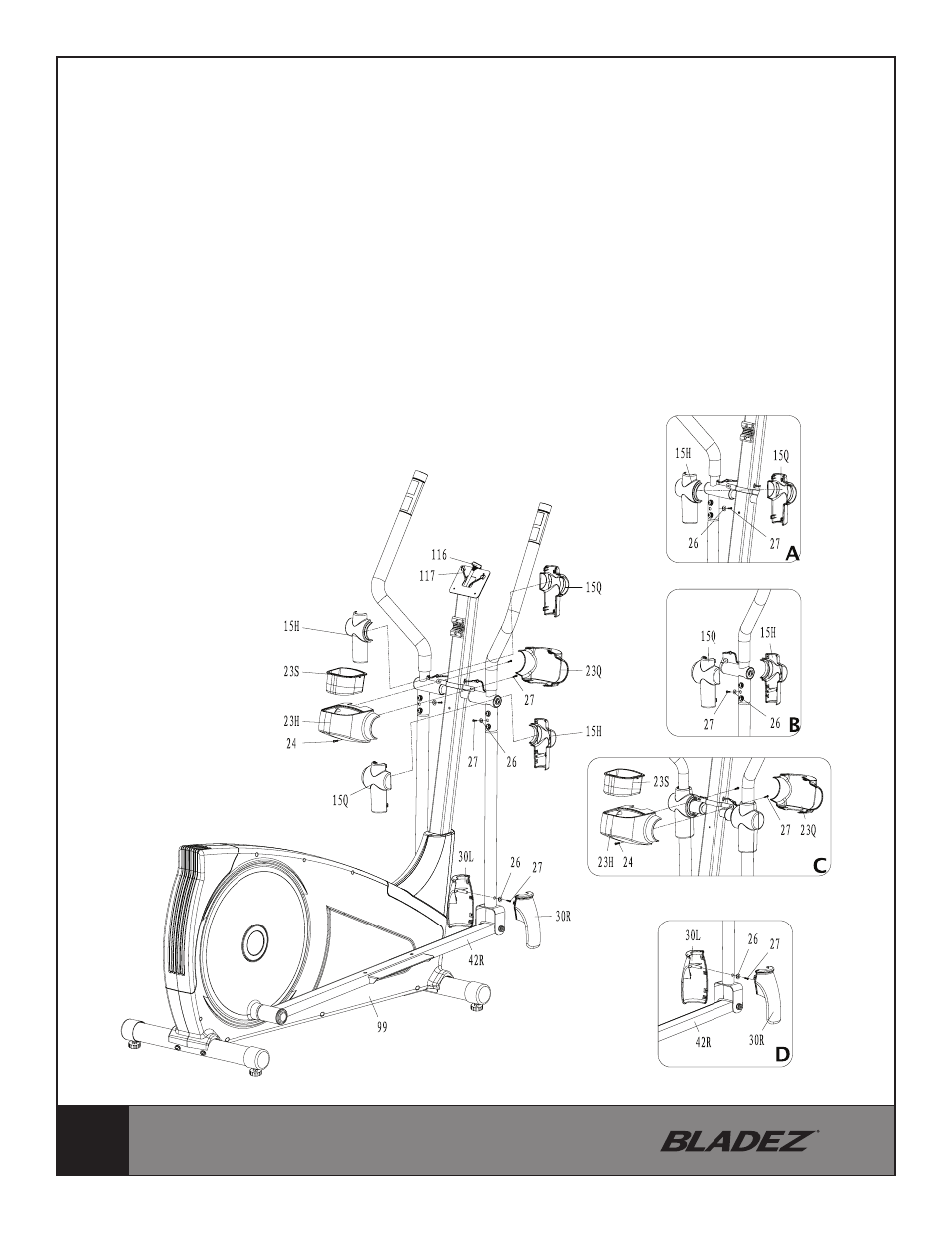

1) Fixez les protecteurs en plastique (15H et 15Q) sur le guidon gauche au moyen d'une rondelle
courbée (26) et d'une vis (27), comme sur l'illustration A.
2) Fixez les protecteurs en plastique (15H et 15Q) sur le guidon droit au moyen d'une rondelle
courbée (26) et d'une vis (27), comme sur l'illustration B.
3) Fixez les protecteurs en plastique (23H et 23Q) sur la tige avant au moyen d'une vis (24) et
de 2 vis autotaraudeuses (27), comme sur l'illustration C. Placez le porte-bidon (23S) dans le
protecteur en plastique (23H).
4) Fixez le protecteur en plastique (30L+R) sur le longeron droit (42R) au moyen d'une rondelle
courbée (26) et d'une vis (27), comme sur l'illustration D. Procédez de la même manière pour
le longeron gauche.
