552 Test de programme et Exécution de programme
16.1 Gr
aphiques
Position du curseur avec l’agrandissement de la découpe
Lors d'un agrandissement de la découpe, la TNC affiche les
coordonnées de l'axe que vous avez coupé. Les coordonnées
correspondent à la zone définie pour l'agrandissement de la découpe.
A gauche du trait oblique, la TNC affiche la plus petite coordonnée de
la zone (point MIN) et à droite, la plus grande coordonnée (point MAX).
Lors d'un agrandissement de la découpe, la TNC affiche MAGN en bas
et à droite de l'écran.
Lorsque la TNC ne peut plus réduire ou agrandir la pièce brute, elle
affiche le message d'erreur correspondant dans la fenêtre graphique.
Pour supprimer le message d'erreur, agrandissez ou réduisez à
nouveau la pièce brute.
Répéter la simulation graphique
La simulation graphique d'un programme est possible autant de fois
que l'on souhaite. Pour cela, vous pouvez réinitialiser le graphique
d'origine de la pièce brute ou annuler une découpe de celle-ci.
Visualiser l'outil
En vue de dessus et en représentation dans 3 plans, vous pouvez
visualiser l'outil pendant la simulation. La TNC affiche l'outil avec le
diamètre défini dans le tableau d'outils.

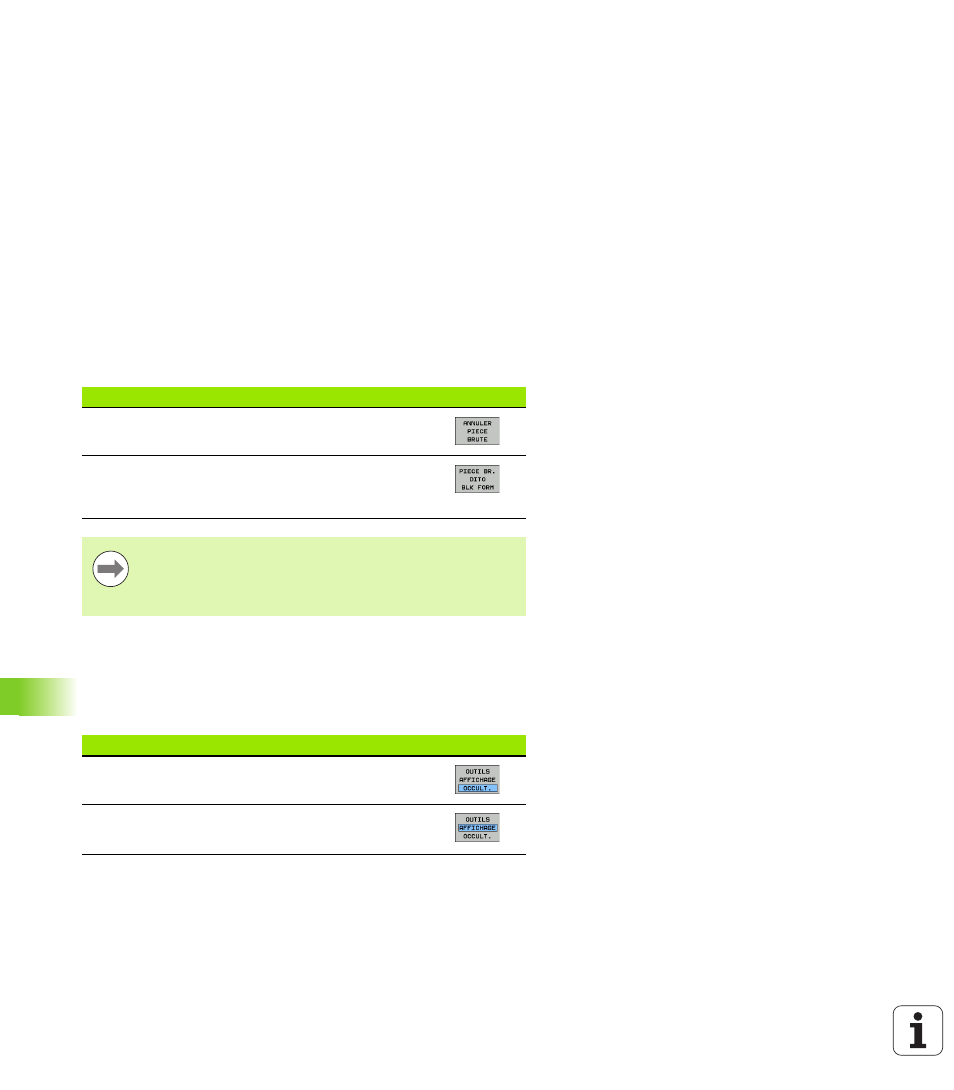

Fonction Softkey
Afficher la pièce brute non usinée avec
l’agrandissement de la dernière découpe
Annuler l’agrandissement de la découpe de manière à
ce que la TNC représente la pièce usinée ou non ,
conformément au BLK Form programmé
Avec la softkey PIECE BR. DITO BLK FORM, la TNC
affiche à nouveau – y compris après découpe sans PR. EN
CPTE DETAIL. – la pièce brute avec sa dimension
programmée.
Fonction Softkey
Ne pas visualiser l'outil pendant la simulation
Visualiser l'outil pendant la simulation
