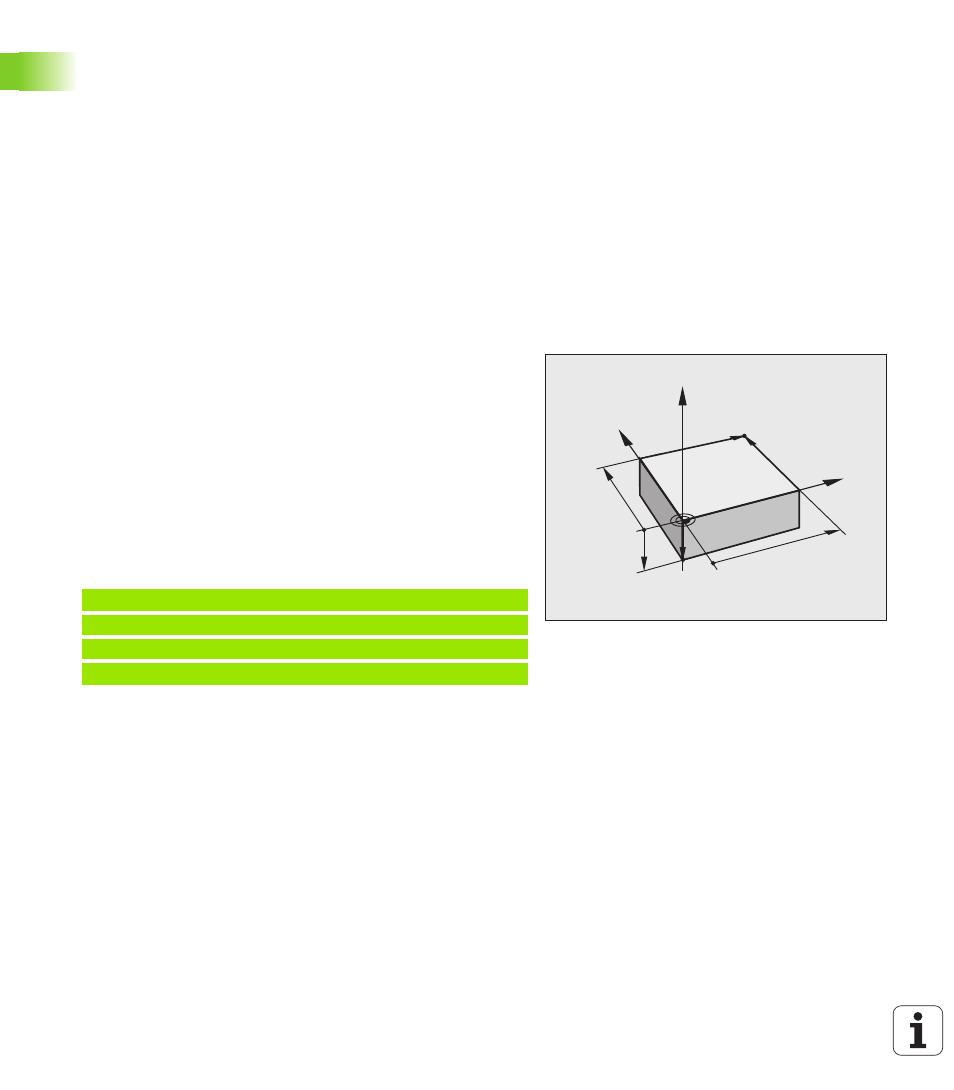

Définir une pièce brute
Lorsqu'un nouveau programme est créé, la TNC ouvre
immédiatement la boîte de dialogue pour définir la pièce brute. Pour la
pièce brute, vous définissez toujours un parallélépipède en indiquant
les points MIN et MAX qui se réfèrent tous deux au point d'origine
sélectionné.
Lorsqu'un nouveau programme est créé, la TNC demande
automatiquement d'introduire les données nécessaires à la définition
de la pièce brute:
 Axe de broche Z - plan XY? : Introduire l'axe de broche actif. G17
est défini par défaut, valider avec la touche ENT
 Coordonnées? : Introduire la plus petite coordonnée X de la pièce
brute par rapport au point d'origine, ex. 0, valider avec la touche ENT
 Coordonnées? : Introduire la plus petite coordonnée Y de la pièce
brute par rapport au point d'origine, ex. 0, valider avec la touche ENT
 Coordonnées? : Introduire la plus petite coordonnée Z de la pièce
brute par rapport au point d'origine, ex. -40, valider avec la touche
ENT
 Coordonnées? : Introduire la plus grande coordonnée X de la pièce
brute par rapport au point d'origine, ex. 100, valider avec la touche
ENT
 Coordonnées? : Introduire la plus grande coordonnée Y de la pièce
brute par rapport au point d'origine, ex. 100, valider avec la touche
ENT
 Coordonnées? : Introduire la plus grande coordonnée Z de la pièce
brute par rapport au point d'origine, ex. 0, valider avec la touche
ENT: La TNC referme la boîte de dialogue
Exemple de séquences CN
Informations détaillées sur ce sujet
 Définir la pièce brute: (voir page 101)
Y
X
Z
MAX
MIN
-40
100
100
0
0
%NOUV G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 X+100 Y+100 Z+0 *
N99999999 %NOUV G71 *
