246 Programmation: importation de données d'un fichier DXF
7.
1 T
rait
e
ment des fic
h
iers DXF (option logicielle)

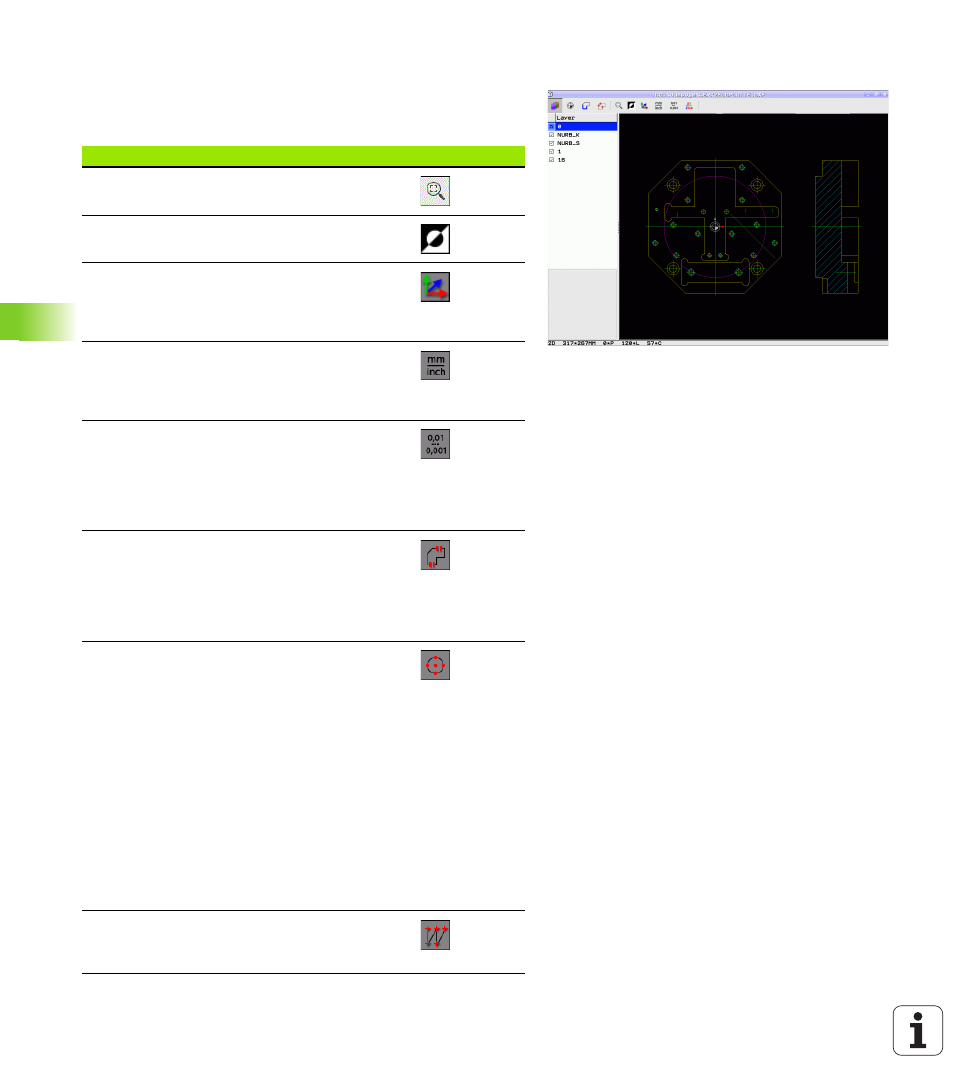

Configurations par défaut
Vous sélectionnez les configurations par défaut suivantes avec les
icônes de ligne d'en-tête. La TNC n'affiche certaines icônes que dans
certains modes.
Configuration icône
Sélection du Zoom pour un affichage maximum
Commutation des couleurs (changer la couleur
de fond)
Commuter entre les modes 2D et 3D. Avec le
mode 3D actif, vous pouvez tourner et basculer
l'affichage en maintenant appuyé le bouton
droite de la souris.
Configurer l'unité de mesure du fichier DXF, mm
ou pouces. La TNC délivre également le
programme de contour avec cette unité de
mesure
Régler la résolution: la résolution définit le
nombre de chiffres après la virgule que la TNC
doit utiliser pour générer le programme de
contour. Par défaut: 4 chiffres après la virgule
(correspond à une résolution de 0,1 µm avec
unité de mesure en MM active)
Régler la tolérance: la tolérance définit la distance
entre deux éléments de contour voisins. Cette
tolérance vous permet de compenser des
imprécisions générées lors de la création du
dessin. La configuration par défaut dépend de la
taille du fichier DXF
Mode de validation des points pour les cercles et
arcs de cercle: lors de la sélection des positions
d'usinage, ce mode définit si la TNC doit valider
le centre du cercle directement en cliquant avec
la souris (OFF) ou bien si elle doit d'abord afficher
d'autres points du cercle.
 OFF
Ne pas afficher des points supplémentaires
du cercle, valider directement le centre du
cercle lorsque vous cliquez sur un cercle ou
un arc de cercle
 ON
Afficher des points supplémentaires du
cercle, valider le point du cercle souhaité en
cliquant à nouveau
Mode de validation des points: définir si la TNC
doit ou non afficher la course de l'outil lorsque
vous sélectionnez les positions d'usinage.
