7.2 Validation des données de
programme en dialogue texte
clair
Utilisation
Cette fonction permet de sélectionner des parties de contour ou des
contours entiers, en particulier ceux de programmes en dialogue texte
clair créés avec un système FAO. La TNC affiche les programmes
dialogue texte clair en 2 ou 3 dimensions.
L'assistant smartWizard est un outil particulièrement efficace pour
exploiter les données. Il dispose pour cela des UNITs de gestion de
contour pour les usinages 2D et 3D.
Ouvrir le fichier dialogue texte clair
 Choisir le mode Mémorisation/Edition de programme
 Sélectionner le gestionnaire de fichiers
 Sélectionner la barre de softkeys pour choisir les
types de fichiers à afficher: appuyer sur la softkey
SELECT. TYPE
 Afficher tous les fichiers dialogue texte clair: appuyer
sur la softkey AFFICHER H
 Sélectionner le répertoire où le fichier est mémorisé
 Sélectionner le fichier H souhaité
 Sélectionner Ouvrir avec... avec la combinaison de
touches CTRL+O
 Sélectionner Ouvrir avec Convertisseur, confirmer

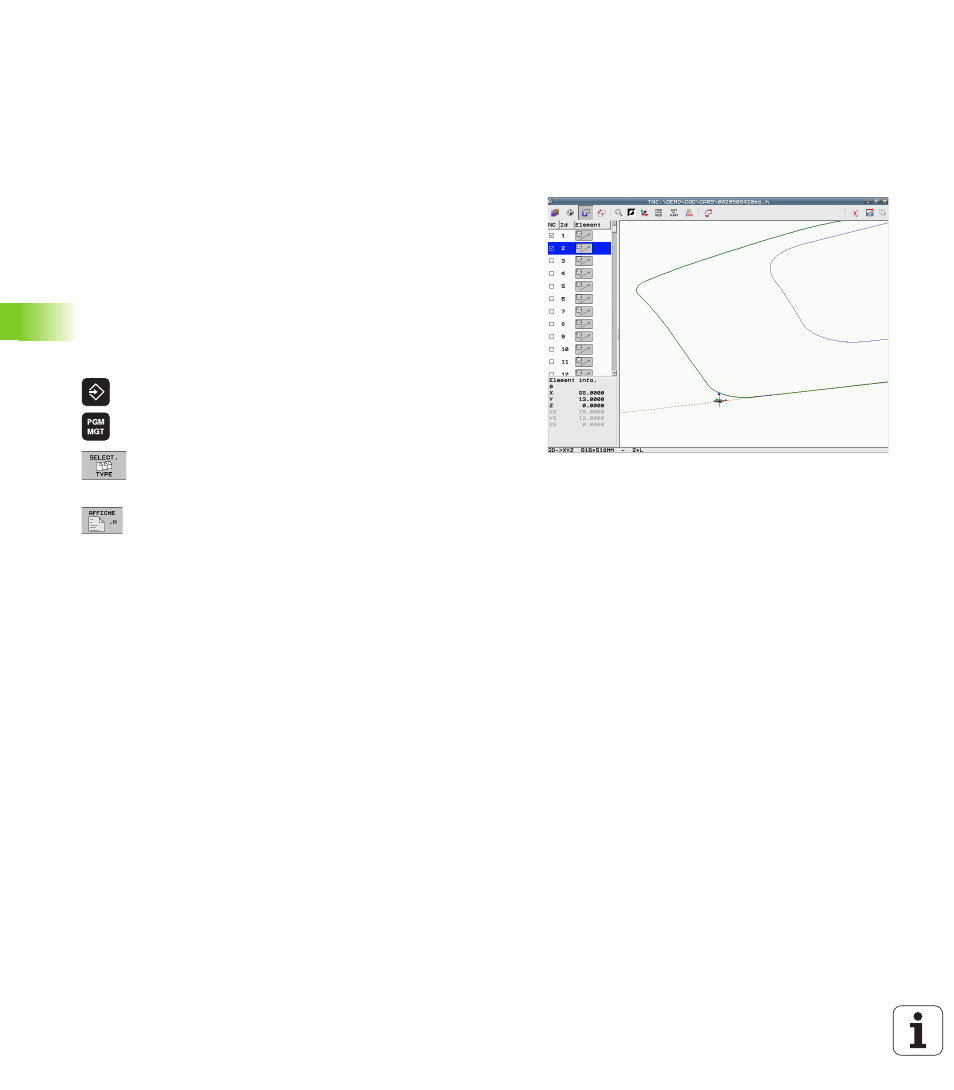

avec ENT: la TNC ouvre un fichier texte clair et affiche
les éléments de contour sous forme graphique.
