5.3 Cor
rection d'outil

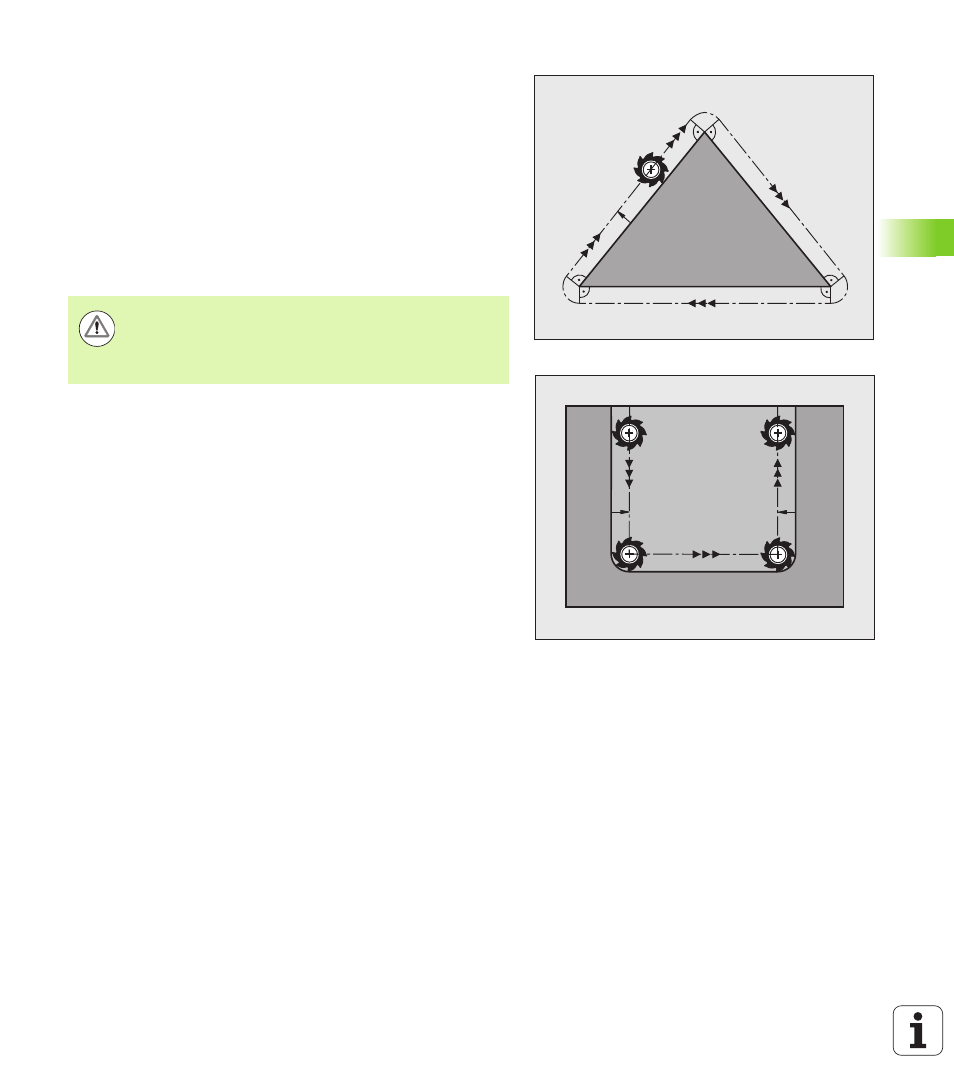

Correction de rayon: usinage des angles
 Angles externes:
Si vous avez programmé une correction de rayon, la TNC guide
l'outil aux angles externes soit sur un cercle de transition, soit sur
une spline (sélection avec PM7680). Si nécessaire, la TNC réduit
l'avance dans les angles externes, par exemple lors d'importants
changements de direction.
 Angles internes:
Dans les angles internes, la TNC calcule le point d'intersection des
trajectoires sur lesquelles le centre de l'outil se déplace. En partant
de ce point, l'outil se déplace le long de l'élément de contour
suivant. Ainsi la pièce n'est pas endommagée dans les angles
internes. Par conséquent, le rayon d'outil ne peut pas avoir
n'importe quelle dimension pour un contour donné.
Usinage des angles sans correction de rayon
Sans correction de rayon, vous pouvez agir sur la trajectoire de l'outil
et sur l'avance aux angles de la pièce à l'aide de la fonction auxiliaire
M90
.voir „Arrondi d'angle: M90”, page 339.
RL
RL RL
Attention, danger pour la pièce!
Lors de l’usinage dans les angles internes, ne définissez
pas le point initial ou le point final au point d'intersection
du contour car celui-ci pourrait être endommagé.
