Programmation: importation de données d'un fichier DXF
7.
1 T
rait
e
ment des fic
h
iers DXF (option logicielle)
Sélection individuelle

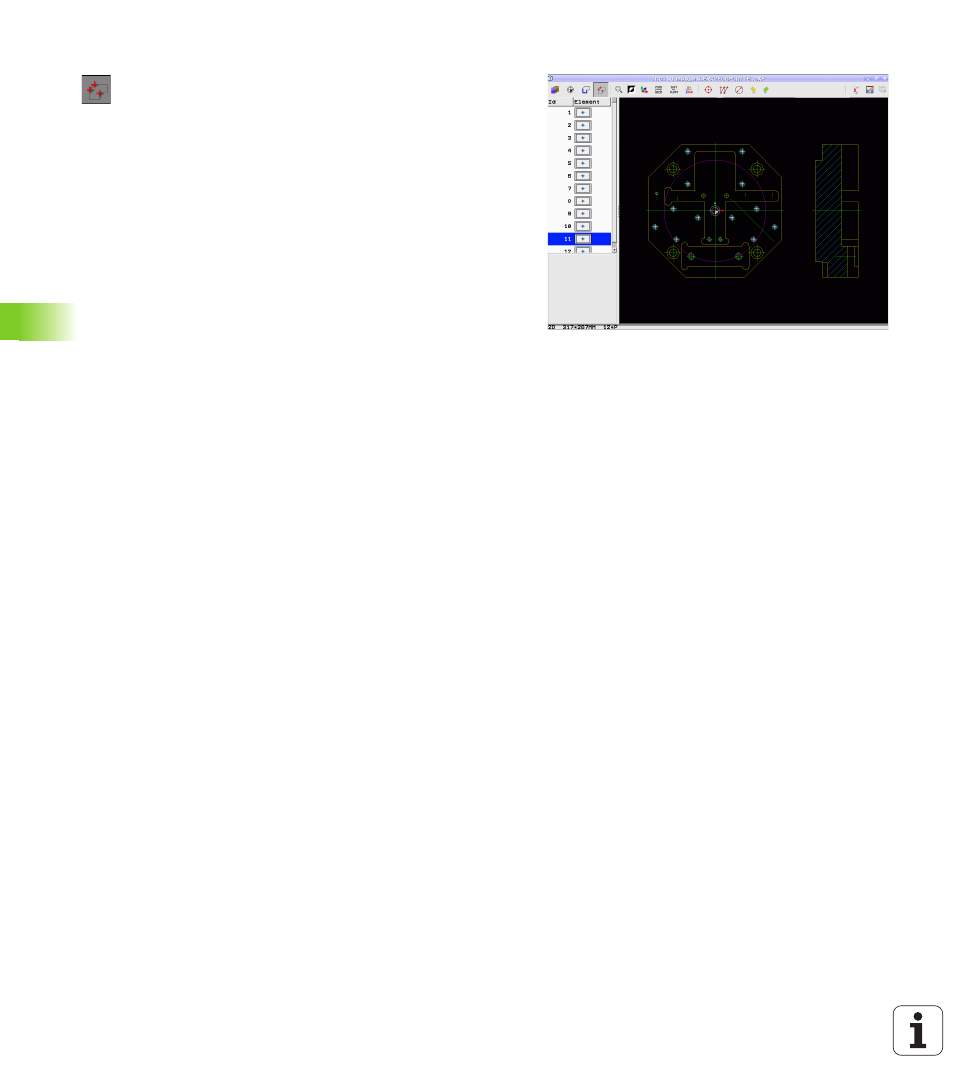

Choisir le mode de sélection de la position d'usinage:
la TNC masque les couches affichées dans la fenêtre
de gauche et active la fenêtre de droite pour la
sélection de la position
Pour sélectionner une position d’usinage: avec la
touche gauche de la souris, cliquer sur l'élément
souhaité: la TNC affiche avec des étoiles les positions
d’usinage sélectionnables situés sur l'élément.
Cliquer sur l'une des étoiles: la TNC valide la position
sélectionnée dans la fenêtre de gauche (affichage
d'un symbole en forme de point). Si vous cliquez sur
un cercle, la TNC valide le centre du cercle
directement comme position d'usinage
Si nécessaire, vous pouvez désactiver la sélection
d'éléments marqués; pour cela, cliquez à nouveau sur
l'élément dans la fenêtre de droite tout en maintenant
actionnée la touche CTRL (cliquer à l'intérieur de la
marque)
Si vous souhaitez définir une intersection de deux
éléments comme position d’usinage, cliquez sur le
premier élément avec la touche gauche de la souris:
la TNC affiche avec des étoiles les positions
possibles.
Avec la touche gauche de la souris, cliquer sur le
deuxième élément (droite, cercle entier ou arc de
cercle): la TNC valide le point d'intersection des
éléments dans la fenêtre de gauche (affichage d'un
symbole en forme de point)
