HEIDENHAIN iTNC 530 467
13.2 Mode de f
o
nctionnement palet
te a
v
e
c usinag
e or
ienté v
e
rs l'outil
Sélectionner un fichier de palettes
 En mode Mémorisation/édition de programme ou Exécution de
programme, sélectionner le gestionnaire de fichiers: appuyer sur la
touche PGM MGT
 Afficher les fichiers de type .P: appuyer sur les softkeys SELECT.
TYPE et AFFICHE .P
 Sélectionner le tableau de palettes à l’aide des touches fléchées ou
introduire le nom d’un nouveau tableau
 Valider la sélection avec la touche ENT

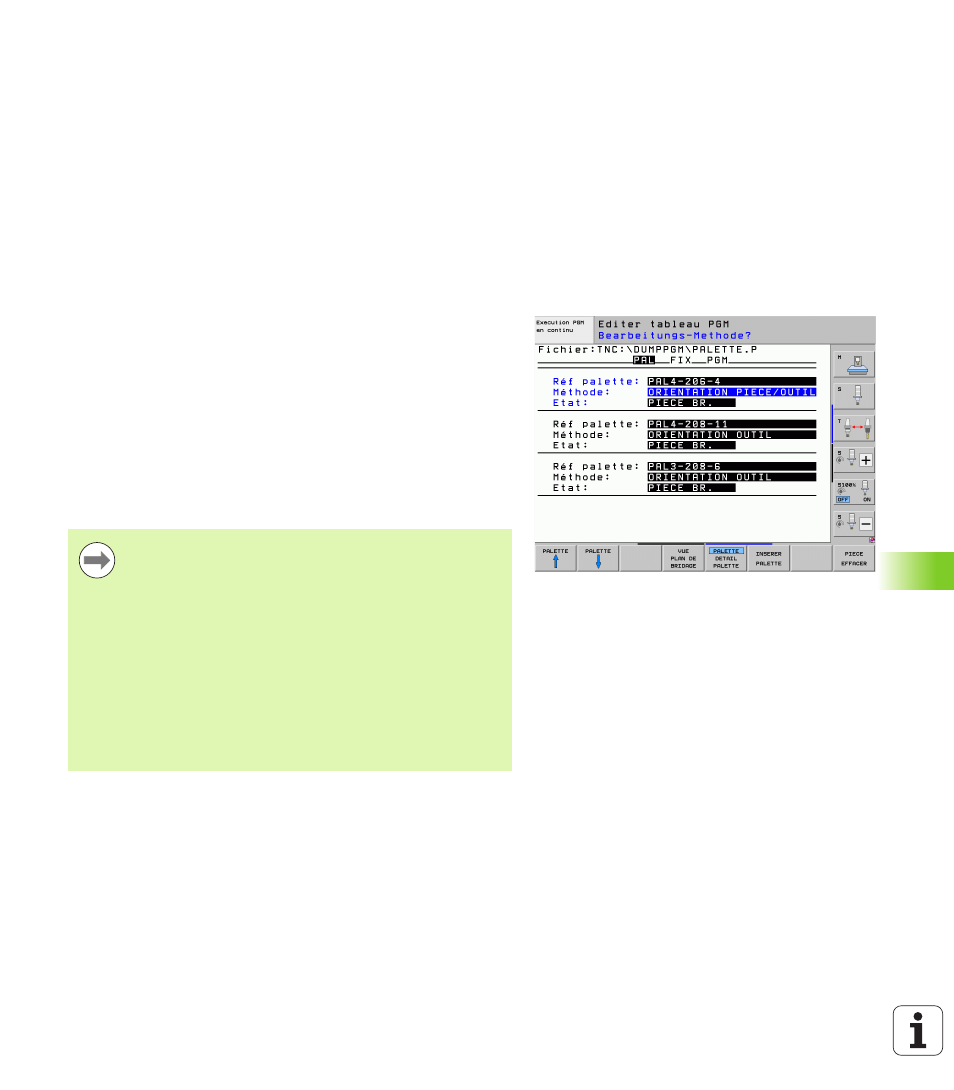

Configuration d'un fichier de palettes avec
formulaire de saisie
Le mode palette avec usinage en mode orienté outil ou mode orienté
pièce s'articule en trois plans:
 Plan de palette PAL
 Plan de bridage FIX
 Plan de pièce PGM
Dans chaque plan, un changement vers l'affichage de détails est
possible. En affichage normal, vous pouvez définir la méthode
d'usinage ainsi que l'état de la palette, le bridage et la pièce. Si vous
éditez un fichier de palettes existant, la commande affiche les
enregistrements actuels. Utilisez l'affichage de détails pour configurer
le fichier de palettes.
Les différents plans dans le formulaire de saisie sont accessibles au
moyen des softkeys concernées. Dans la ligne d'état et dans le
formulaire de saisie, le plan courant est toujours en surbrillance.
Lorsque vous changez vers l'affichage sous forme de tableau avec la
touche de partage d'écran, le curseur se trouve dans le même plan
que dans l'affichage sous forme de formulaire.
Organisez le fichier de palettes en fonction de la
configuration de la machine. Si vous ne disposez que d'un
seul dispositif de bridage avec plusieurs pièces, il suffit de
définir un bridage FIX avec les pièces PGM. Si une palette
comporte plusieurs dispositifs de bridage ou si la pièce
bridée est exécutée sur plusieurs faces, vous devez définir
une palette PAL avec les plans de bridage FIX
correspondants.
Vous pouvez choisir entre l'affichage sous forme de
tableau ou de formulaire à l'aide de la touche de partage
d'écran.
L'aide graphique destinée à l'introduction de formulaire
n'est pas encore disponible.
