466 Mode manuel et dégauchissage
14.5 Initialisation du point d'or
igine sans palpeur 3D

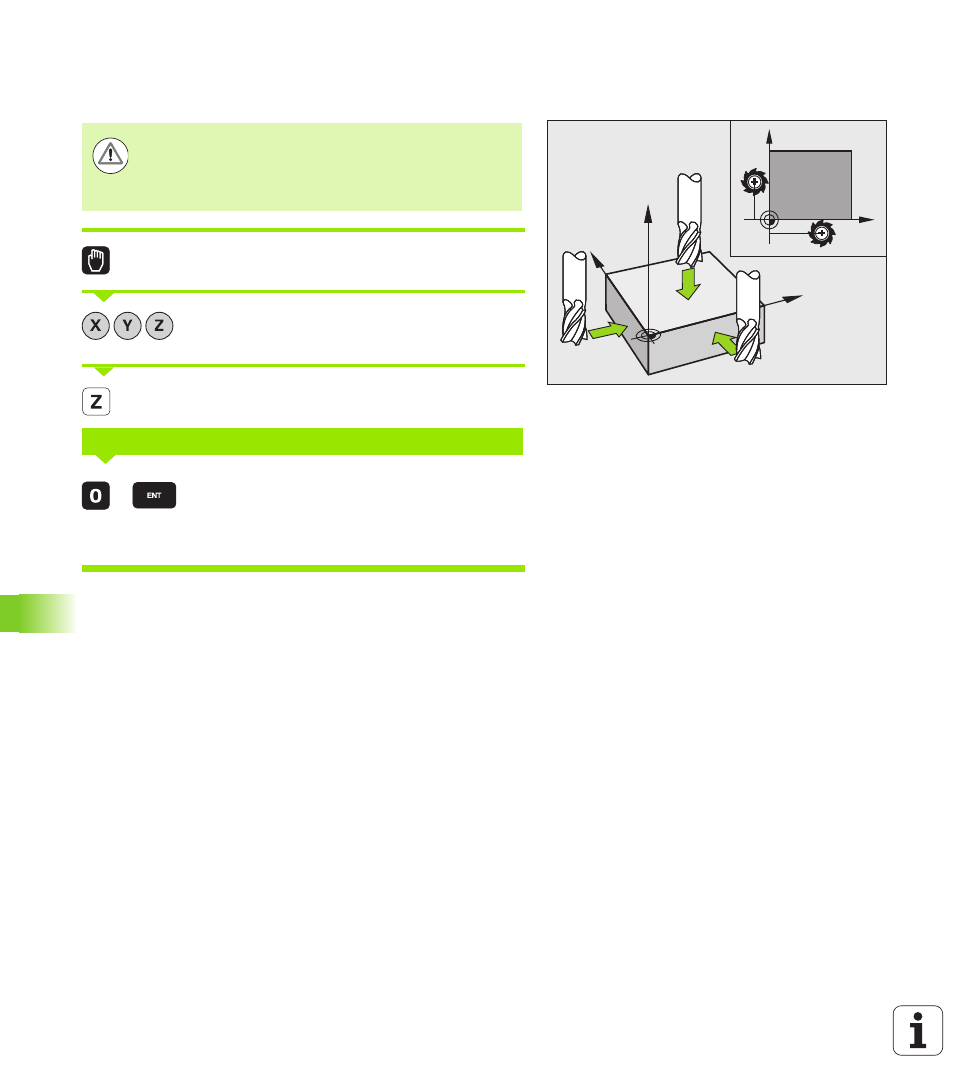

Initialiser le point d'origine avec les touches
d'axes
Sélectionner le mode Manuel
Déplacer l'outil avec précaution jusqu'à ce qu'il
touche la pièce (l'effleure)
Sélectionner l'axe (tous les axes sont également
sélectionnables via le clavier ASCII)
Outil zéro, axe de broche: Initialiser l'affichage à une
position pièce connue (ex.0) ou introduire l'épaisseur
d de la cale. Dans le plan d'usinage : tenir compte du
rayon d'outil
De la même manière, initialiser les points d'origine des autres axes.
Si vous utilisez un outil préréglé dans l'axe de plongée, initialisez
l'affichage de l'axe de plongée à la longueur L de l'outil ou à la somme
Z=L+d.
Y
X
Z
X
Y
-R
-R
Mesure préventive
Si la surface de la pièce ne doit pas être effleurée, il
convient d'utiliser une cale d'épaisseur d. Introduisez
alors pour le point d'origine une valeur augmentée de d.
INITIALISATION POINT D'ORIGINE Z=
