264 Programmation : Paramètres-Q
9.3 Décr
ir
e les cont
ours a
v
ec
les f
onctions mathématiques

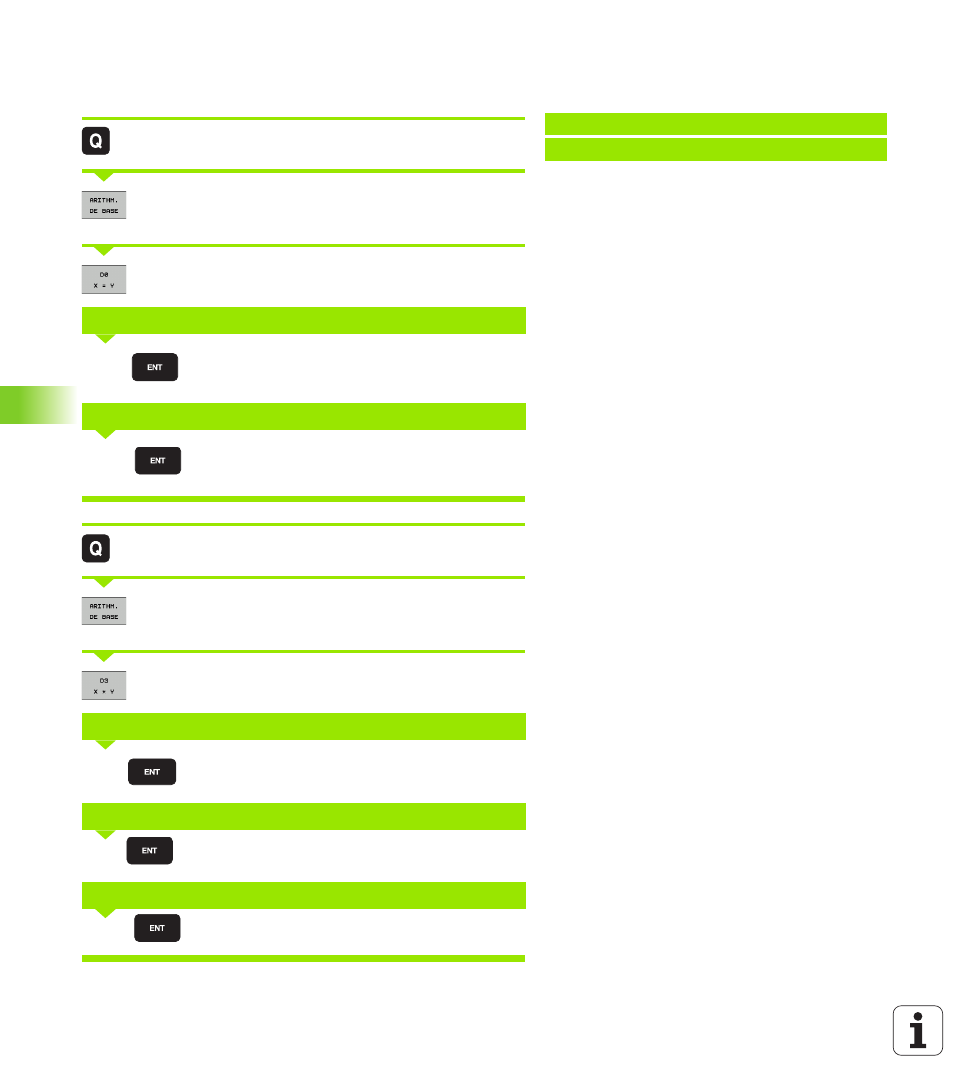

Programmation des calculs de base
Exemple :
Appeler les fonctions des paramètres Q : Touche Q
Sélectionner les fonctions mathématiques de base :
appuyer sur la softkey ARITHM. DE BASE
Sélectionner la fonction des paramètres Q
AFFECTATION : Softkey D0 X = Y
Introduire le numéro du paramètre Q : 5
Affecter la valeur numérique 10 à Q5
Appeler les fonctions des paramètres Q : Touche Q
Sélectionner les fonctions mathématiques de base :
appuyer sur la softkey ARITHM. DE BASE
Sélectionner la fonction des paramètres Q
MULTIPLICATION : Softkey D3 X * Y
Introduire le numéro du paramètre Q : 12
Introduire Q5 comme première valeur
Introduire 7 comme deuxième valeur
Exemple : Séquences de programme dans la TNC
N17 D00 Q5 P01 +10 *
N17 D03 Q12 P01 +Q5 P02 +7 *
NR. PARAMÈTRE POUR RÉSULTAT ?
1. VALEUR OU PARAMÈTRE ?
NR. PARAMÈTRE POUR RÉSULTAT ?
1. VALEUR OU PARAMÈTRE ?
2. VALEUR OU PARAMÈTRE ?
5
10
12
Q5
7
