420 Programmation: Usinage multiaxes
12.5 F
raisag
e
de pr
ofil : cor
rection de r
a
y
on 3D a
v
e
c or
ientation de l'outil
12.5 Fraisage de profil : correction de
rayon 3D avec orientation de
l'outil
Application
Lors du Peripheral Milling, la TNC décale l'outil perpendiculairement au
sens du déplacement et perpendiculairement au sens de l'outil de la
somme des valeurs Delta DR (tableau d'outils et séquence T). Le sens

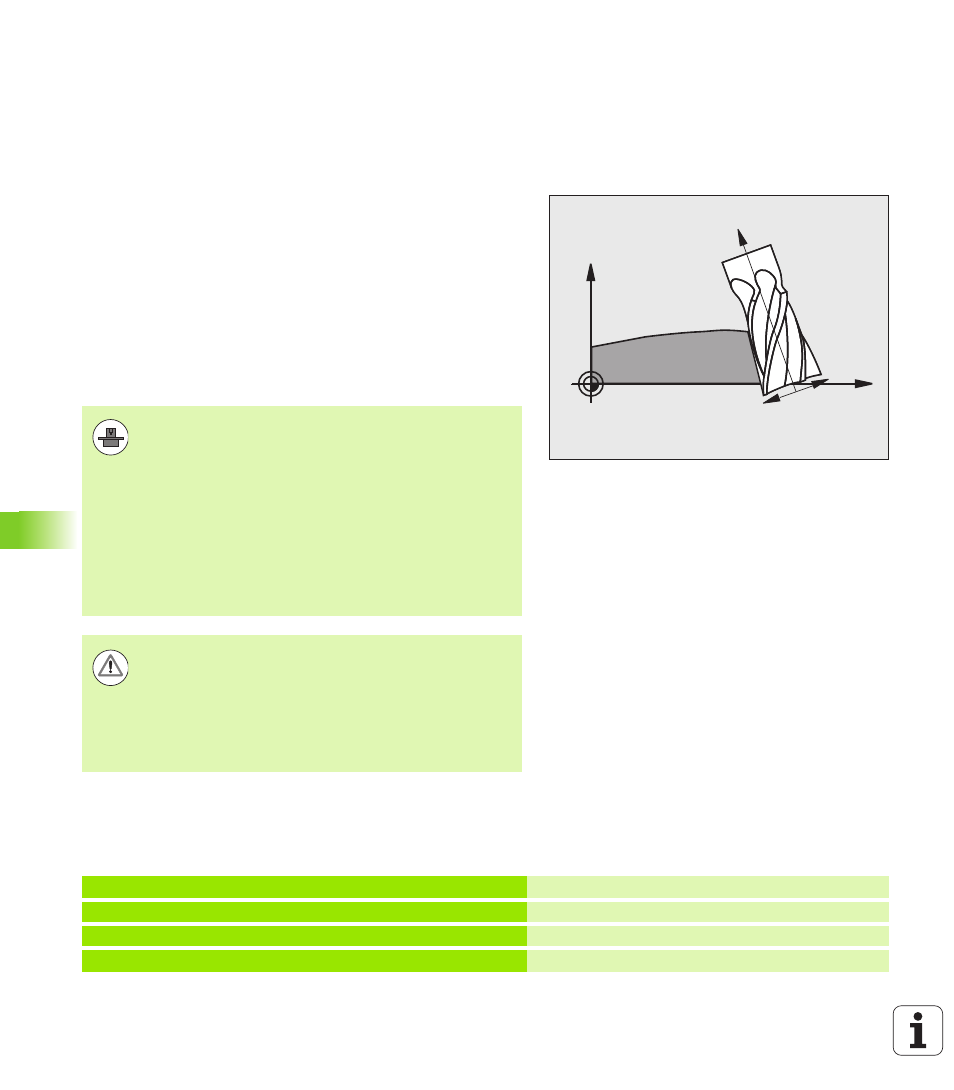

de correction est à définir avec la correction de rayon G41/G42 (voir fig.
en haut à droite, sens du déplacement Y+).
Pour que la TNC puisse atteindre l'orientation donnée, vous devez
activer la fonction M128 (voir „Conserver la position de la pointe de
l'outil lors du positionnement des axes inclinés (TCPM*): M128
(option de logiciel 2)” à la page 414) et activer ensuite la correction du
rayon d'outil. La TNC positionne automatiquement les axes rotatifs de
la machine de manière à ce que l'outil puisse atteindre l'orientation
d'outil programmée avec la correction active.
Vous pouvez définir l'orientation d'outil dans une séquence G01 de la
manière suivante.
Exemple : définition de l'orientation d'outil avec M128 et
coordonnées des axes rotatifs
X
Z
RL
RR
Cette fonction n'est possible que sur les machines dont la
configuration d'inclinaison des axes peut permettre de
définir les angles spatiaux. Consultez le manuel de votre
machine.
La TNC n'est pas en mesure de positionner
automatiquement les axes rotatifs sur toutes les
machines. Consultez le manuel de votre machine.
Il faut remarquer que la TNC exécute une correction en
fonction des valeurs Delta définies. Un rayon d'outil R
défini dans le tableau d’outils n'a aucune influence sur la
correction.
Attention, risque de collision!
Sur les machines dont les axes rotatifs n'autorisent
qu'une plage de déplacement limitée et lors du
positionnement automatique, des déplacements peuvent
nécessiter, par exemple, une rotation de la table à 180°.
Faites attention aux risques de collision de la tête avec la
pièce ou avec les matériels de serrage.
N10 G00 G90 X-20 Y+0 Z+0 B+0 C+0 * Prépositionnement
N20 M128 * Activer M128
N30 G01 G42 X+0 Y+0 Z+0 B+0 C+0 F1000 * Activer la correction de rayon
N40 X+50 Y+0 Z+0 B-30 C+0 * Positionner les axes rotatifs (orientation d'outil)
