226 Programmation : importation de données issues de fichiers DXF
7.
1 Exploitation de fic
h
iers DXF (option de logiciel)
Configurer la couche
Les fichiers DXF possèdent généralement plusieurs couches (layers)
grâce auxquelles le constructeur peut organiser son dessin. Grâce à
cette technique des couches (layers), le constructeur regroupe des
éléments de différente nature, par exemple le contour réel de la pièce,
les cotes, les lignes auxiliaires et de structure, les hachures et textes.
Pour éviter que l'écran ne comporte trop d'informations inutiles
lorsque vous sélectionnez le contour, vous pouvez cacher toutes les
couches superflues contenues dans le fichier DXF.

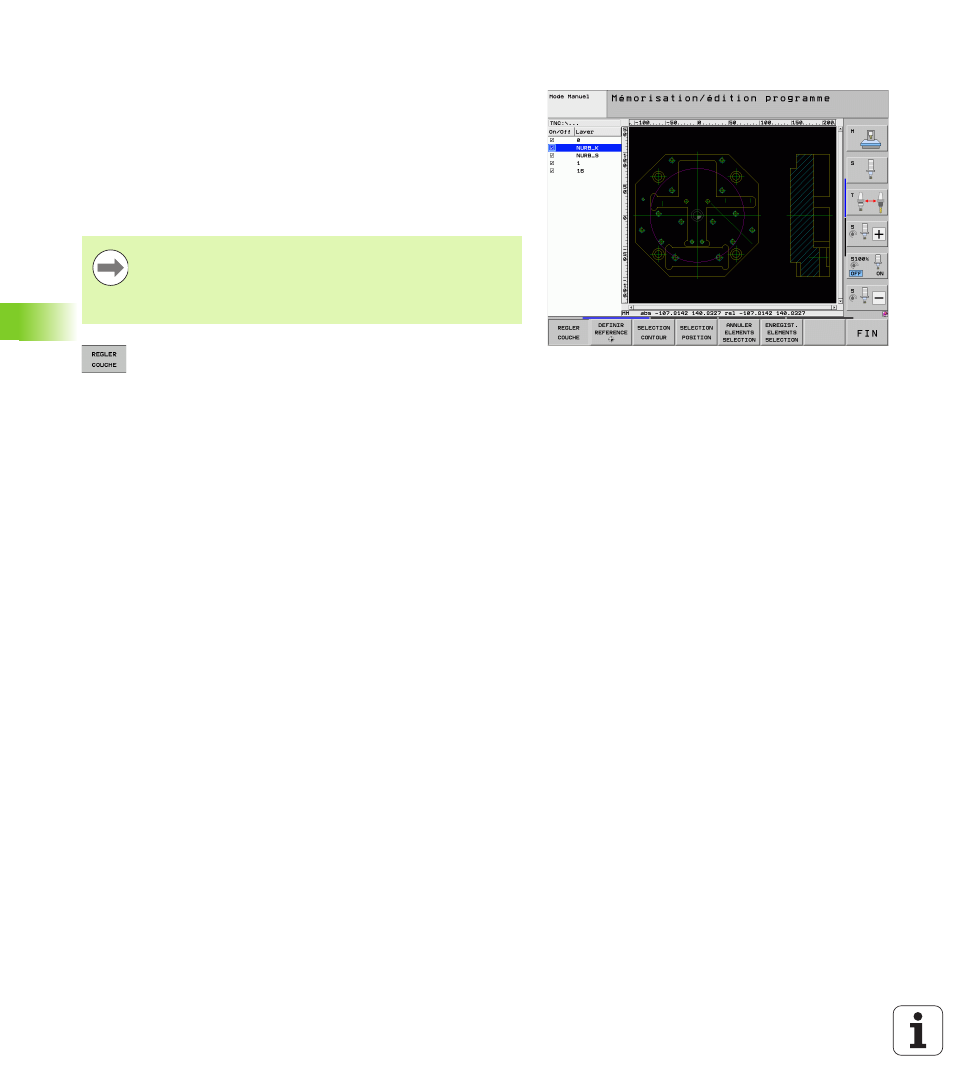

U S'il n'est pas activé, sélectionner le mode permettant
de configurer les couches: Dans la fenêtre de gauche,
la TNC affiche toutes les couches contenues dans le
fichier DXF actif
U Pour masquer une couche : sélectionner la couche
souhaitée avec la touche gauche de la souris et la
masquer en cliquant sur la case à cocher
U Pour afficher une couche : sélectionner la couche
souhaitée avec la touche gauche de la souris et
l'afficher à nouveau en cliquant sur la case à cocher
Le fichier DXF à exploiter doit comporter au moins une
couche (layer).
Vous pouvez aussi sélectionner un contour lorsque le
constructeur l'a copié dans différentes couches.
