Programmation : Fonctions spéciales
1
1
.8 T
ra
v
ailler a
v
e
c les tableaux des données de coupe

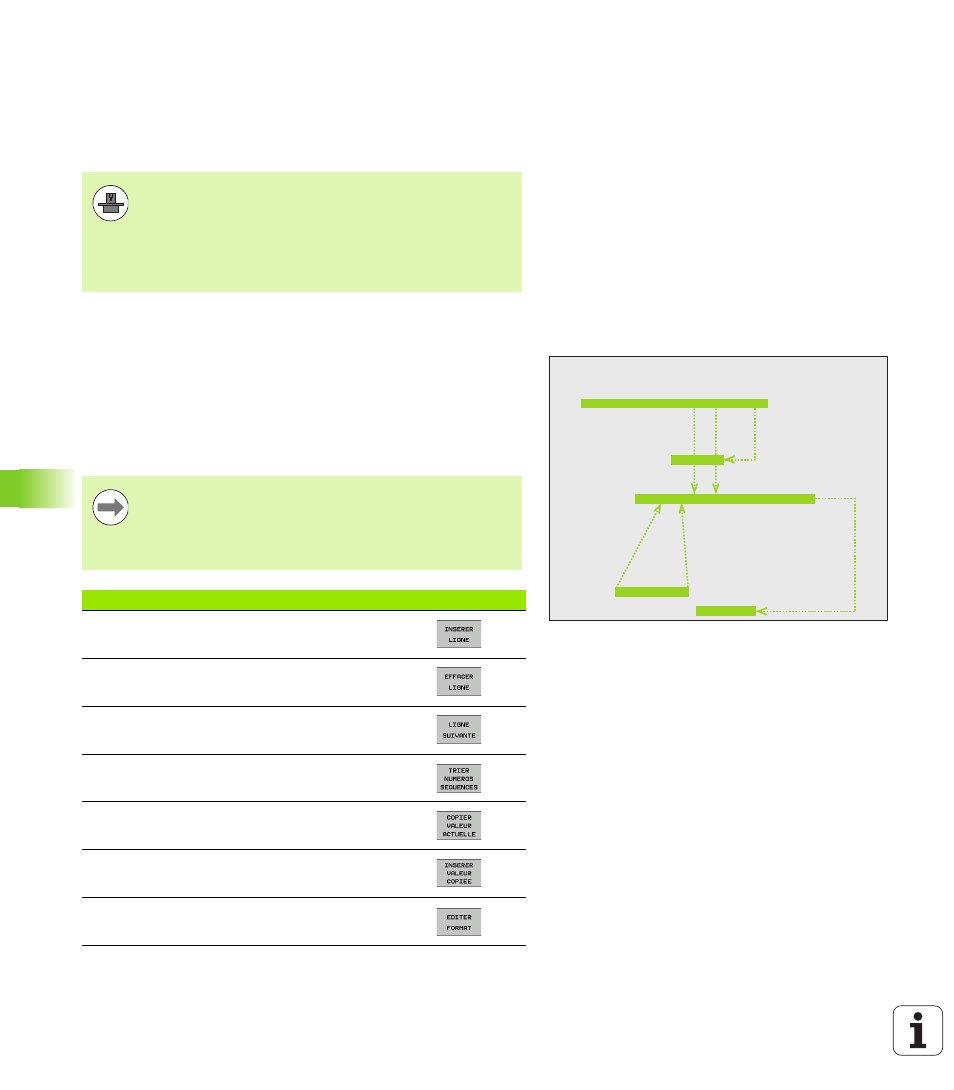

11.8 Travailler avec les tableaux des
données de coupe
Remarque
Possibilités d'utilisation
Avec les tableaux de données de coupe dans lesquels sont définies
librement les combinaisons matière pièce/matière de coupe, la TNC
peut calculer la vitesse de rotation broche S et l'avance de
contournage F à partir de la vitesse de coupe V
C
et de l'avance de la
dent f
Z
. Pour ce calcul, vous devez définir la matière pièce dans le
programme et diverses caractéristiques spécifiques de l'outil dans un
tableau d'outils.
La TNC doit avoir été préparée par le constructeur de la
machine pour travailler avec les tableaux des données de
coupe.
Il est possible que toutes les fonctions supplémentaires
décrites ici ne soient pas disponibles sur votre machine.
Consultez le manuel de votre machine.
DATEI: TOOL.T
MM
T
R
CUT. TYP
TMAT
CDT
0
...
...
...
...
...
1
...
...
...
...
...
2
+5 4
MILL
HSS
PRO1
3
...
...
...
...
...
4
...
...
...
...
...
0 BEGIN PGM xxx.H MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 Z X+100 Y+100 Z+0
3 WMAT "ST65"
4 ...
5 TOOL CALL 2 Z S1273 F305
DATEI: PRO1.CDT
NR WMAT TMAT
Vc1
F1
0
...
...
...
...
1
...
...
...
...
2
ST65
HSS
40
0.06
3
...
...
...
...
4
...
...
...
...
Avant de laisser calculer les données de coupe
automatiquement par la TNC, vous devez avoir activé en
mode Test de programme le tableau d'outils (état S) dans
lequel la TNC doit prélever les données spécifiques de
l'outil.
Fonctions d'édition tab. données de coupe
Softkey
Insérer une ligne
Effacer une ligne
Sélectionner le début de la ligne suivante
Trier un tableau
Copier le champ en surbrillance (2ème barre de
softkeys)
Insérer le champ copié (2ème barre de softkeys)
Editer le format de tableau (2ème barre de softkeys)
