404 Programmation: Usinage multiaxes
12.2 La f
onction PLANE: Inclinaison du plan d'usinag
e (option-de logiciel 1)
Définir le comportement de positionnement de
la fonction PLANE
Vue d'ensemble
Indépendamment de la fonction PLANE utilisée pour définir le plan
d'usinage incliné, vous disposez toujours des fonctions suivantes pour
le comportement de positionnement:
„ Orientation automatique
„ Sélection d'autres possibilités d'inclinaisons
„ Sélection du mode de transformation

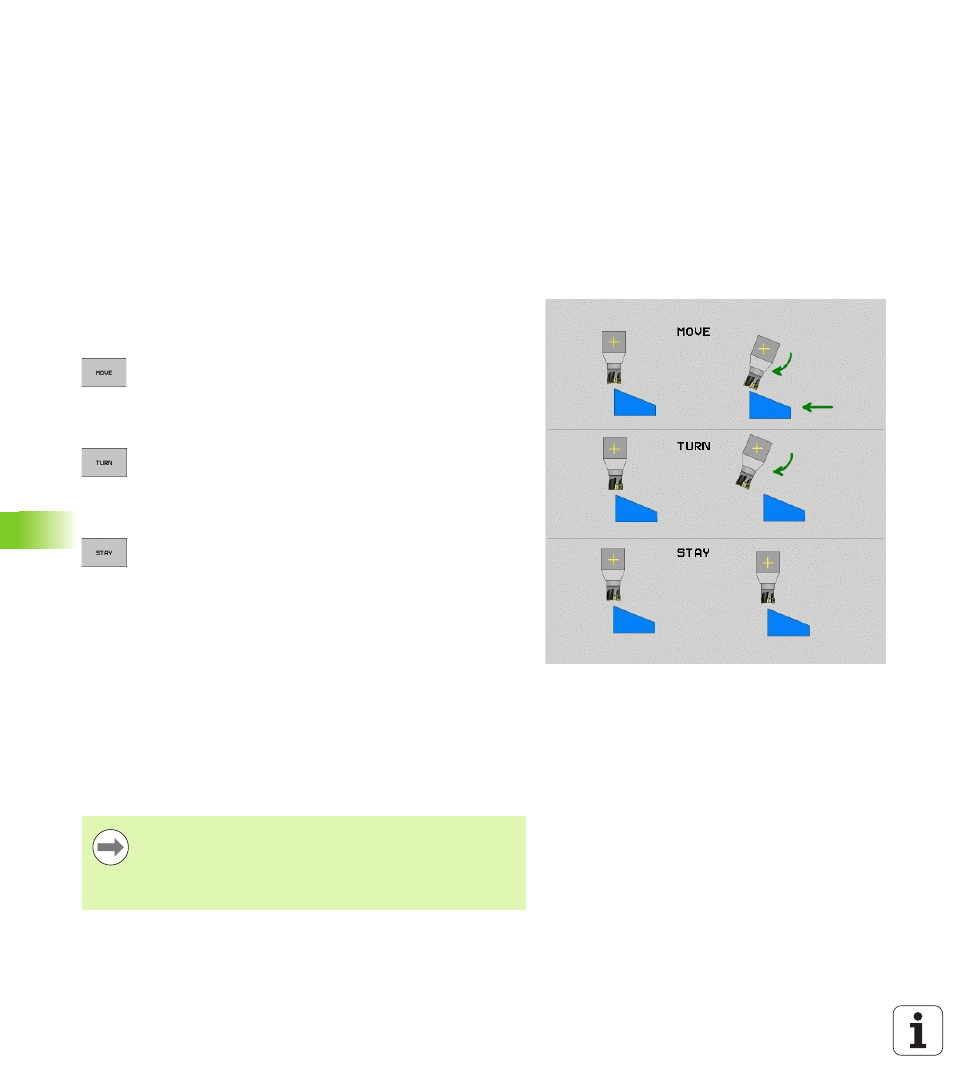

Inclinaison automatique : MOVE/TURN/STAY (introduction
impérative)
Après avoir introduit tous les paramètres de définition du plan, vous
devez définir la manière dont les axes rotatifs doivent être orientés sur
les valeurs des axes calculées:
U La fonction PLANE doit incliner automatiquement les
axes rotatifs aux valeurs calculées ; dans ce
processus, la position relative entre la pièce et l'outil
ne change pas. La TNC exécute un déplacement de
compensation sur les axes linéaires
U La fonction PLANE doit incliner automatiquement les
axes rotatifs aux valeurs calculées ; dans ce
processus, seuls les axes rotatifs sont positionnés. La
TNC n'exécute pas de déplacement de
compensation sur les axes linéaires
U Vous inclinez les axes rotatifs après une séquence de
positionnement séparée
Quand vous avez sélectionné l'option MOVE (la fonction PLANE doit
effectuer automatiquement l'inclinaison avec déplacement de
compensation), vous devez ensuite définir encore les deux
paramètres Dist. pt rotation de pointe outil et Avance? F= à
définir.
Si vous avez sélectionné l'option TURN (la fonction PLANE doit effectuer
automatiquement l'inclinaison sans déplacement de compensation),
vous devez ensuite encore définir le paramètre Longueur de retrait
MB
et Avance? F= à définir.
En alternative à une avance F définie directement avec une valeur
numérique, vous pouvez aussi faire exécuter le déplacement
d'orientation avec FMAX (avance rapide) ou FAUTO (avance à partir de la
séquence T.
Quand vous utilisez la fonction PLANE AXIAL avec STAY,
vous devez alors incliner les axes rotatifs dans une
séquence de positionnement séparée après la fonction
PLANE
(voir „Orienter les axes rotatifs dans une séquence
séparée” à la page 406).
