1 Exploitation de fic
h
iers DXF (option de logiciel)
Sélection rapide des positions de perçage en introduisant le
diamètre
U Sélectionner le mode de sélection de la position
d'usinage : la TNC masque les couches affichées
dans la fenêtre de gauche et active la fenêtre de
droite permettant de sélectionner la position
U Sélectionner la dernière barre de softkeys

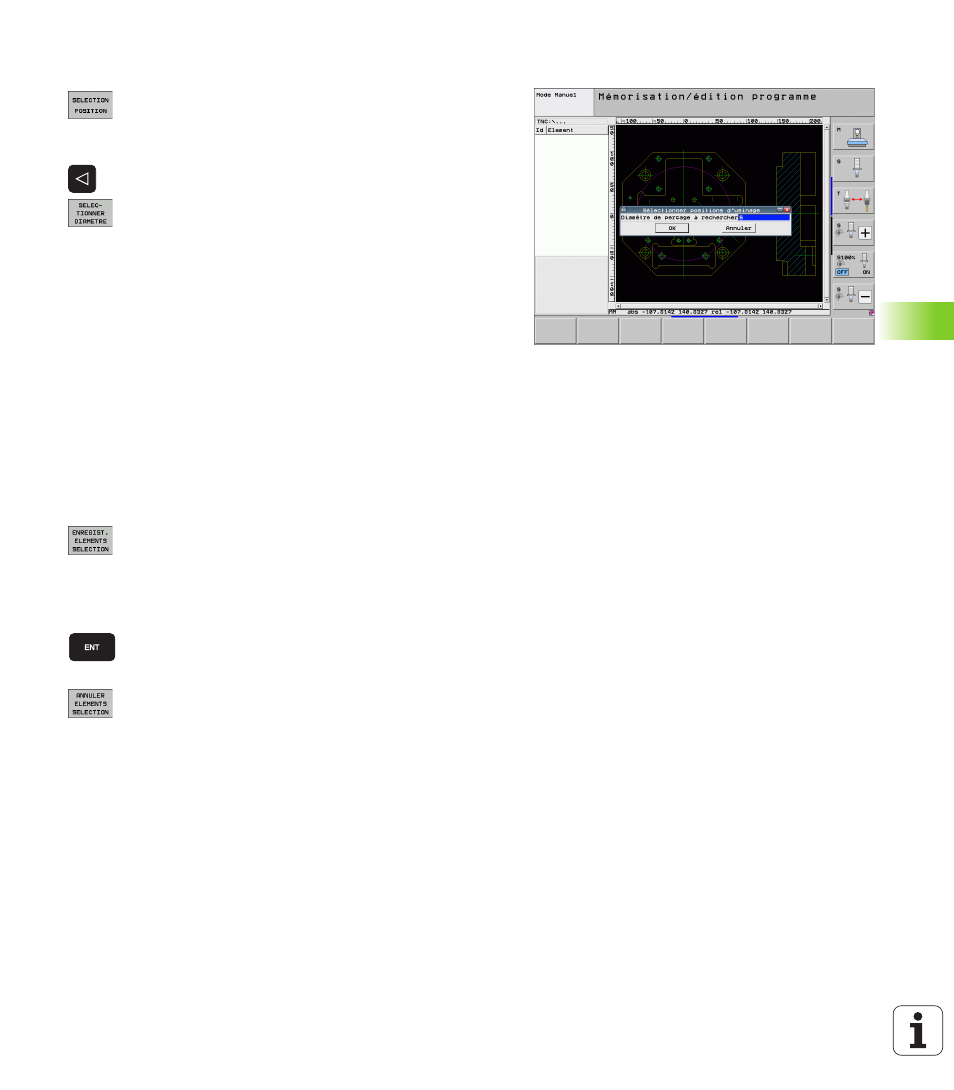

U Ouvrir la boîte de dialogue pour introduire le diamètre
: la TNC affiche une fenêtre auxiliaire où vous pouvez
introduire un diamètre au choix
U Introduire le diamètre désiré, valider avec la touche
ENT : la TNC recherche un fichier DXF en fonction du
diamètre introduit et affiche ensuite une fenêtre dans
laquelle est sélectionné le diamètre le plus proche de
celui que vous avez introduit. Vous pouvez aussi
après coup filtrer les trous en fonction de leur taille
U Si nécessaire, configurer le filtre (voir „Configuration
du filtre” à la page 236) et valider avec le bouton
Utiliser
: la TNC valide les positions sélectionnées
dans la fenêtre de gauche (affichage d'un symbole en
forme de point)
U Si nécessaire, vous pouvez désactiver la sélection
d'éléments marqués; pour cela, tirez sur un nouveau
cadre de sélection mais en maintenant actionnée la
touche CTRL
U Enregistrer les positions d'usinage sélectionnées
dans un fichier de points : la TNC ouvre une fenêtre
auxiliaire où vous pouvez introduire librement un nom
de fichier. Par défaut : nom du fichier DXF Si le nom
du fichier DXF contient des trémas ou espaces, la
TNC remplace ces caractères par un tiret bas
U Valider la saisie : la TNC enregistre le programme de
contour dans le même répertoire que celui où se
trouve le fichier DXF
U Pour sélectionner d'autres positions d'usinage et les
enregistrer dans un autre fichier : appuyer sur la
softkey ANNULER ÉLÉMENTS SÉLECTION et
effectuer la sélection tel que décrit précédemment
