300 Programmation : Paramètres-Q
9.1
1
Ex
emples de pr
ogr
a
mmation

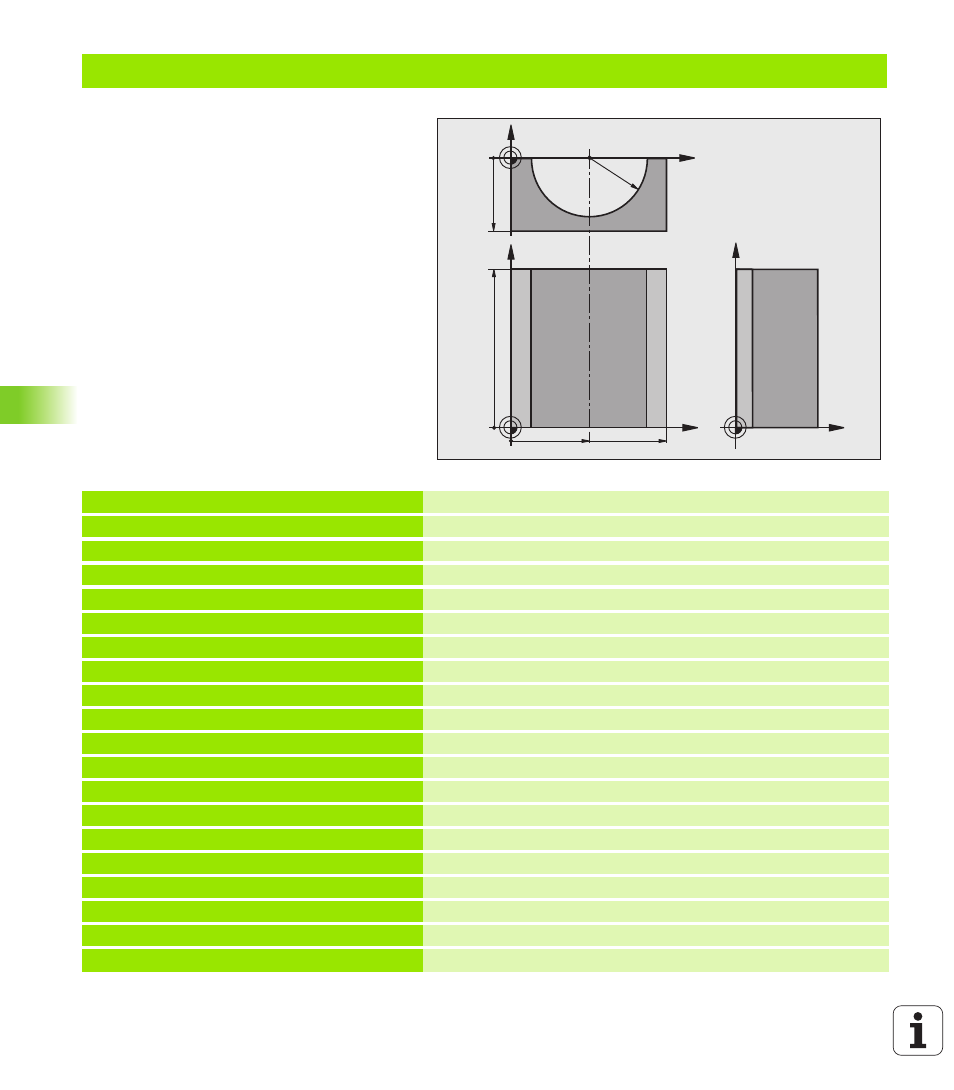

Exemple : cylindre concave avec fraise à bout hémisphérique
Déroulement du programme
„ Le programme n'est valable qu'avec une fraise à
bout hémisphérique, la longueur d'outil se réfère
au centre de la fraise
„ Le contour du cylindre est constitué de
nombreux petits segments de droite (à définir
avec Q13). Plus de passes sont programmées et
plus le contour sera lisse.
„ Le cylindre est fraisé en coupes longitudinales
(dans ce cas: parallèles à l’axe Y)
„ Définissez le sens du fraisage avec l'angle initial
et l'angle final dans l'espace :
Sens d'usinage horaire :
Angle initial > angle final
Sens d'usinage anti-horaire :
Angle initial < angle final
„ Le rayon d'outil est corrigé automatiquement
%CYLIN G71 *
N10 Q1 = +50 * Centre de l’axe X
N20 Q2 = +0 * Centre de l’axe Y
N30 Q3 = +0 * Centre de l'axe Z
N40 Q4 = +90 * Angle initial dans l'espace (plan Z/X)
N50 Q5 = +270 * Angle final dans l'espace (plan Z/X)
N60 Q6 = +40 * Rayon du cylindre
N70 Q7 = +100 * Longueur du cylindre
N80 Q8 = +0 * Position angulaire dans le plan X/Y
N90 Q10 = +5 * Surépaisseur de rayon du cylindre
N100 Q11 = +250 * Avance plongée en profondeur
N110 Q12 = +400 * Avance de fraisage
N120 Q13 = +90 * Nombre de passes
N130 G30 G17 X+0 Y+0 Z-50 * Définition de la pièce brute
N140 G31 G90 X+100 Y+100 Z+0 *
N160 T1 G17 S4000 * Appel de l'outil
N170 G00 G40 G90 Z+250 * Dégager l'outil
N180 L10,0 * Appeler l’usinage
N190 Q10 = +0 * Annuler la surépaisseur
N200 L10,0 Appeler l’usinage
X
Y
50 100
100
Z
Y
X
Z
-50
R40
