Cycles d'usinage : taraudage / fraisage de filets
4.3 NOUVEAU TARAUDAGE RIGIDE sans mandrin de compensation
(cycle 207, DIN/ISO : G207)
4
98
TNC 320 | Manuel d'utilisation Programmation des cycles | 9/2013
Attention, risque de collision!
Avec le paramètre machine displayDepthErr, vous
définissez si la TNC doit délivrer un message d'erreur
(on) ou ne pas en délivrer (off) quand une profondeur
positive est programmée.
Notez que la TNC inverse le calcul de la position
de pré-positionnement si vous introduisez une
profondeur positive . L'outil se déplace donc
dans son axe, en avance rapide pour se rendre à la
distance d'approche
en dessous de la surface de la
pièce !

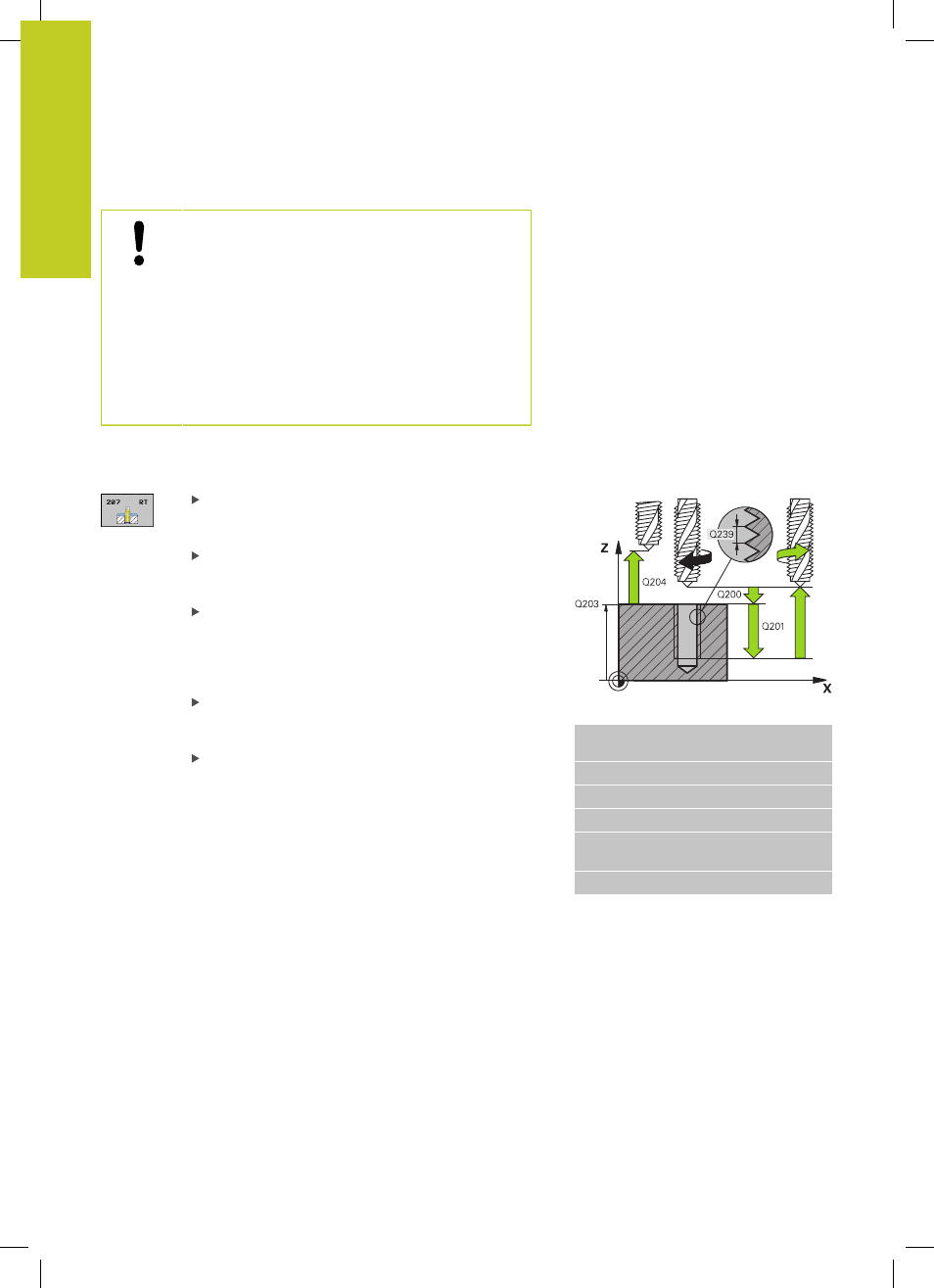

Paramètres du cycle
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d’introduction 0 à 99999,9999
Profondeur de filetage Q201 (en incrémental) :
distance entre la surface de la pièce et la fin du filet.
Plage d’introduction -99999,9999 à 99999,9999
Pas de vis Q239 : pas du filet Le signe détermine le
sens du filet :
+ = filet à droite
- = filet à gauche Plage d’introduction -99,9999 à
99,9999
Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage
d’introduction 0 à 99999,9999
Séquences CN
26 CYCL DEF 207 NOUV. TARAUDAGE
RIG.
Q200=2 ;DISTANCE D'APPROCHE
Q201=-20 ;PROFONDEUR
Q239=+1 ;PAS DE VIS
Q203=+25 ;COORD. SURFACE
PIÈCE
Q204=50 ;SAUT DE BRIDE
Dégagement en cas d'interruption du programme
Si vous appuyez sur la touche Stop externe pendant le filetage, la
TNC affiche la softkey DEGAGEMENT MANUEL. Si vous appuyez
sur DEGAGEMENT MANUEL, l'outil est dégagé sous l'action de la
commande. Pour cela, appuyez sur la touche positive de sens de
l'axe de broche actif.
