Cycles palpeurs : contrôle automatique des pièces
16.13 MESURE PLAN (cycle 431, DIN/ISO : G431)
16
396
TNC 320 | Manuel d'utilisation Programmation des cycles | 9/2013
16.13
MESURE PLAN (cycle 431, DIN/ISO :
G431)
Mode opératoire du cycle

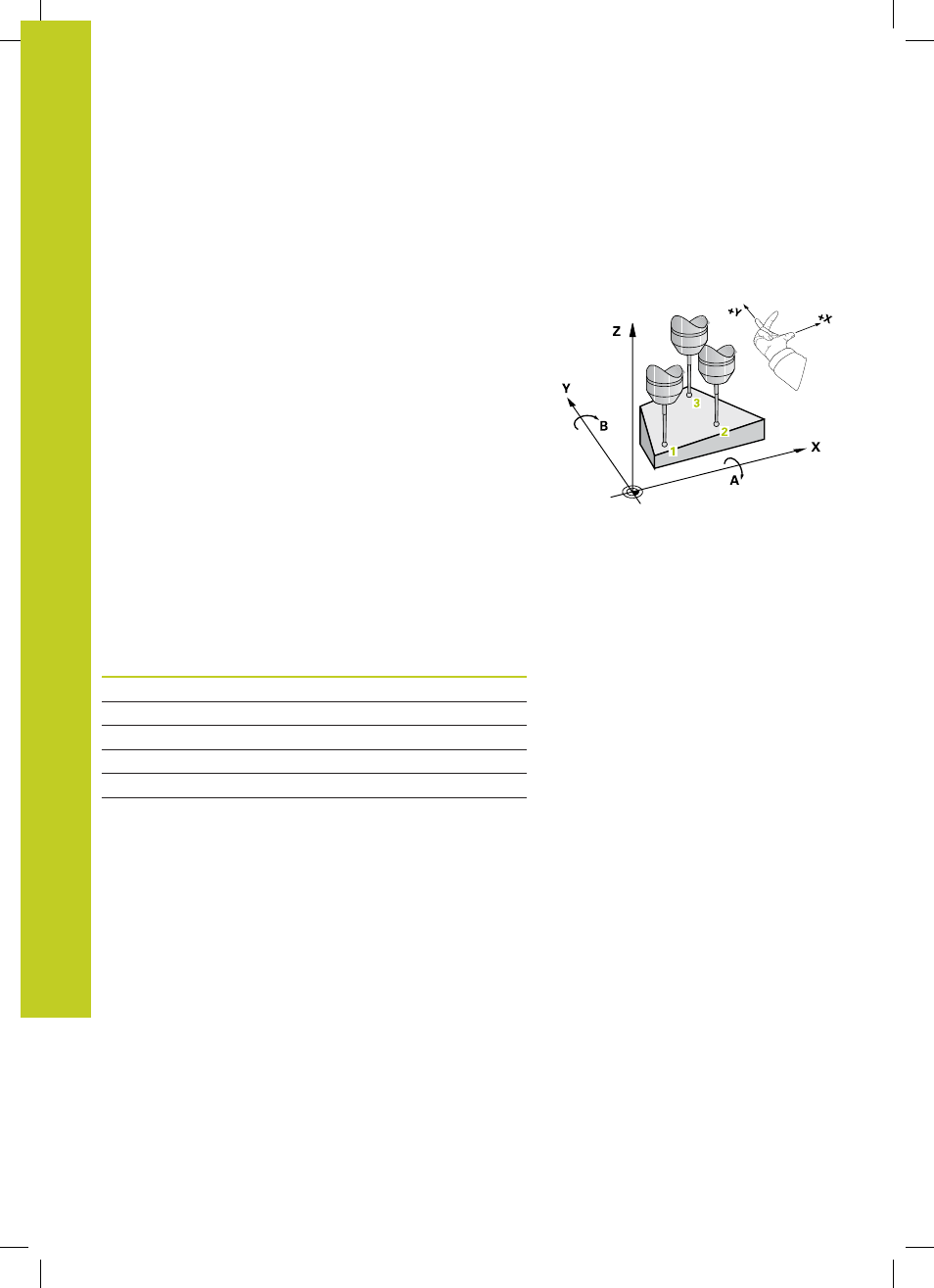

Le cycle palpeur 431 détermine la pente d'un plan grâce à
la mesure de trois points et mémorise les valeurs dans les
paramètres-système.
1 Selon la logique de positionnement (voir "Exécuter les cycles
palpeurs", Page 276), la TNC positionne le palpeur en avance
rapide (valeur de la colonne
FMAX) au point de palpage
programmé
1
où elle mesure le premier point du plan. Pour cela,
la TNC décale le palpeur de la valeur de la distance d'approche,
dans le sens opposé au sens de palpage.
2 Le palpeur est ensuite rétracté à la hauteur de sécurité, puis
positionné dans le plan d'usinage au point de palpage
2
où il
mesure la valeur effective du deuxième point du plan.
3 Après quoi le palpeur est rétracté à la hauteur de sécurité, puis
positionné dans le plan d'usinage au point de palpage
3
où il
mesure la valeur effective du troisième point du plan.
4 Pour terminer, la TNC rétracte le palpeur à la hauteur de
sécurité et mémorise les valeurs angulaires calculées dans les
paramètres Q suivants :
Numéro de
paramètre
Signification
Q158
Angle de projection de l'axe A
Q159
Angle de projection de l'axe B
Q170
Angle dans l'espace A
Q171
Angle dans l'espace B
Q172
Angle dans l'espace C
Q173 à Q175
Valeurs de mesure dans l'axe du
palpeur (première à troisième
mesure)
