POINT DE REFERENCE SUR UN AXE (cycle 419 DIN/ISO : G419) 15.13
15
TNC 320 | Manuel d'utilisation Programmation des cycles | 9/2013
353
15.13 POINT DE REFERENCE SUR UN AXE
(cycle 419 DIN/ISO : G419)
Mode opératoire du cycle

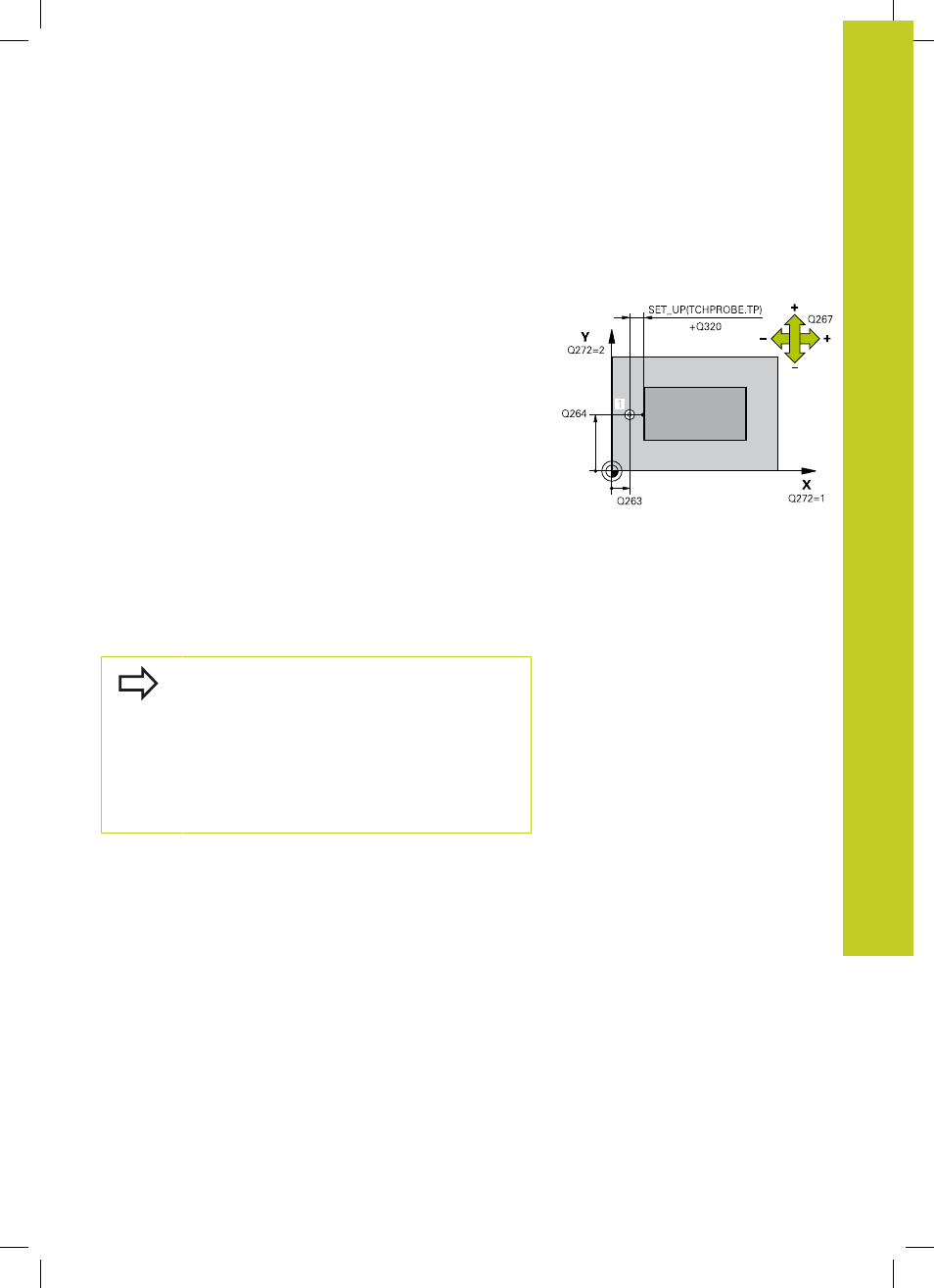

Le cycle palpeur 419 mesure une coordonnée sur un axe au
choix et l'initialise comme point d'origine. Au choix, la TNC peut
mémoriser également la coordonnée mesurée dans un tableau de
points zéro ou dans le tableau Preset.
1 La TNC positionne le palpeur au point de palpage 1 en
avance rapide (valeur de la colonne FMAX) et selon la logique
de positionnement (voir "Exécuter les cycles palpeurs",
Page 276). La TNC décale alors le palpeur de la valeur de la
distance d'approche, dans le sens opposé au sens de palpage
programmé.
2 Puis, le palpeur se déplace à la hauteur de mesure programmée
et enregistre la position effective par simple palpage
3 Pour terminer, la TNC rétracte le palpeur à la hauteur de
sécurité et traite le point de référence calculé en fonction des
paramètres de cycle Q303 et Q305. (voir "Caractéristiques
communes à tous les cycles palpeurs pour l'initialisation du
point de référence", Page 305)
Attention lors de la programmation !
Avant de définir le cycle, vous devez avoir
programmé un appel d'outil pour définir l'axe du
palpeur.
Si vous utilisez le cycle 419 plusieurs fois de suite
pour enregistrer le point d'origine sur plusieurs axes
dans le tableau Preset, vous devez, après chaque
exécution du cycle 419, activer le numéro du dernier
Preset dans lequel le cycle 419 a écrit (ceci n'est pas
nécessaire si vous écrasez le Preset actif).
