Cycles : conversions de coordonnées
11.8 FACTEUR ECHELLE SPECIFIQUE A L'AXE (cycle 26)
11
246
TNC 320 | Manuel d'utilisation Programmation des cycles | 9/2013
11.8 FACTEUR ECHELLE SPECIFIQUE A
L'AXE (cycle 26)

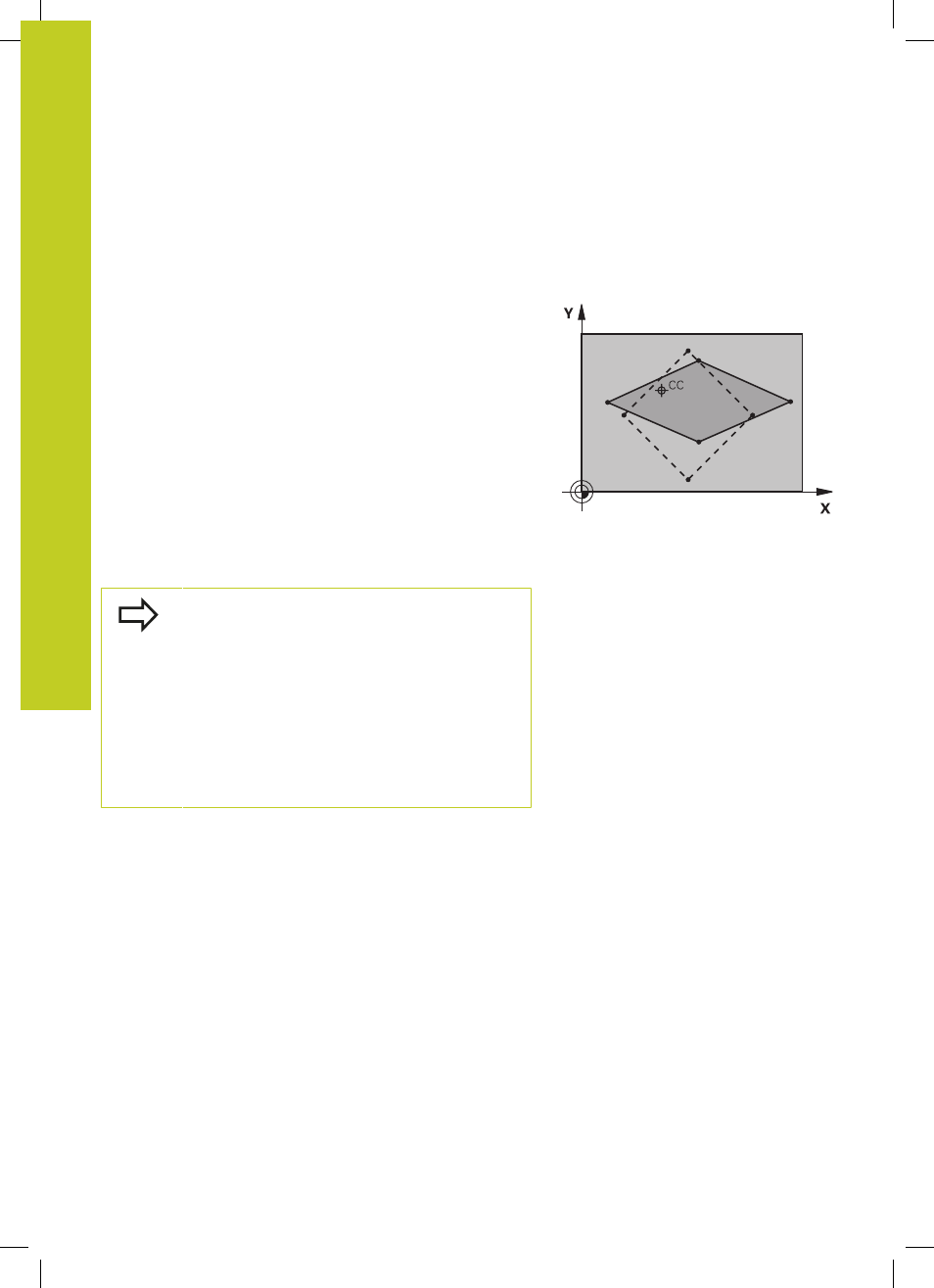

Effet
Avec le cycle 26, vous pouvez définir des facteurs de réduction ou
d'agrandissement pour chaque axe.
Le FACTEUR ECHELLE est actif dès qu'il a été défini dans le
programme. Il agit également en mode Positionnement avec
introduction manuelle. Le facteur échelle actif apparaît dans
l'affichage d'état supplémentaire.
Désactivation
Reprogrammer le cycle FACTEUR ECHELLE avec le facteur 1 pour
l’axe concerné.
Attention lors de la programmation !
Vous ne devez ni agrandir, ni réduire les axes
définissant des trajectoires circulaires avec des
facteurs de valeurs différentes.
Pour chaque axe de coordonnée, vous pouvez
introduire un facteur échelle différent.
Les coordonnées d’un centre peuvent être
programmées pour tous les facteurs échelle.
Le contour est agrandi à partir du centre ou réduit
dans sa direction, et donc pas toujours – comme
avec le cycle 11 FACT. ECHELLE – à partir du point
zéro courant ou vers celui-ci.
