Cycles d'usinage : perçage
3.7 LAMAGE EN TIRANT
(cycle 204, DIN/ISO : G204)
3
76
TNC 320 | Manuel d'utilisation Programmation des cycles | 9/2013
Attention, risque de collision !
Vérifiez la position de la pointe de l'outil lorsque vous
programmez une orientation broche avec l'angle
introduit dans
Q336 (p. ex., en mode Positionnement
avec introduction manuelle). Sélectionner l'angle de
manière à ce que la pointe de l'outil soit orientée
parallèle à un axe de coordonnées. Sélectionnez le
sens de dégagement de manière à ce que l'outil
s'écarte de la paroi du trou.

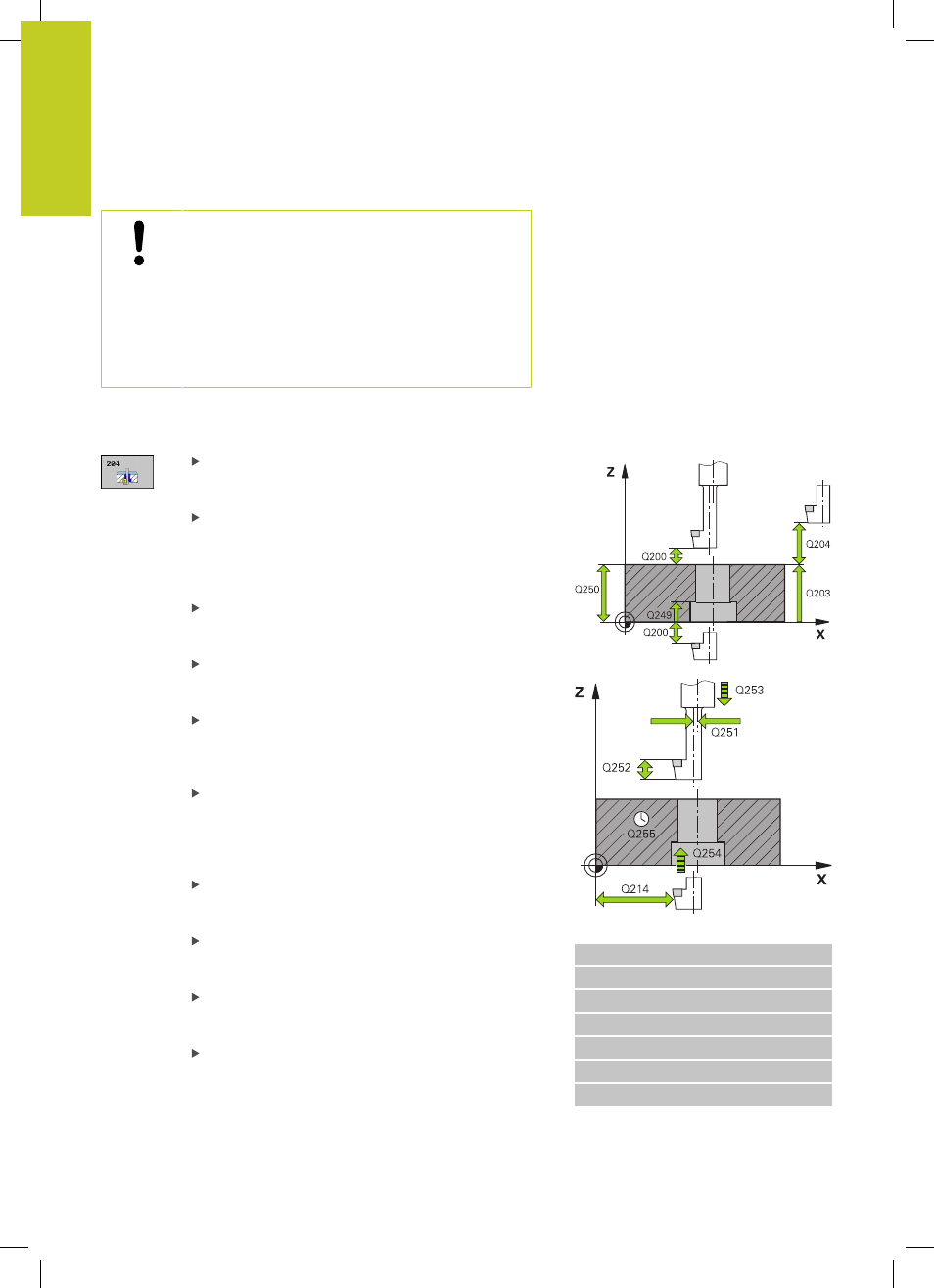

Paramètres du cycle
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d’introduction 0 à 99999,9999
Profondeur lamage Q249 (en incrémental) :
distance entre la face inférieure de la pièce et le
fond du lamage. Le signe positif usine un lamage
dans le sens positif de l'axe de broche. Plage
d’introduction -99999,9999 à 99999,9999
Epaisseur matière Q250 (en incrémental) :
épaisseur de la pièce. Plage d’introduction 0,0001 à
99999,9999
Cote excentrique Q251 (en incrémental) : cote
excentrique de l'outil, voir la fiche technique de
l'outil. Plage d’introduction 0,0001 à 99999,9999
Hauteur de la dent Q252 (en incrémental) :
distance entre la face inférieure de l'outil et la dent
principale, voir la fiche technique de l'outil. Plage
d’introduction 0,0001 à 99999,9999
Avance de prépositionnement Q253 : vitesse
de déplacement de l'outil lors de la plongée dans
la pièce ou lors de la sortie de la pièce, en mm/
min. Plage d'introduction 0 à 99999,999 ou
FMAX,
FAUTO
Avance de lamage Q254 : vitesse de déplacement
de l'outil lors du lamage, en mm/min. Plage
d'introduction 0 à 99999,999 ou
FAUTO, FU
Temporisation Q255 : temporisation en secondes
au fond du lamage. Plage d'introduction 0 à
3600,000
Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage
d’introduction 0 à 99999,9999
Séquences CN
11 CYCL DEF 204 LAMAGE EN TIRANT
Q200=2 ;DISTANCE D'APPROCHE
Q249=+5 ;PROF. DE LAMAGE
Q250=20 ;ÉPAISSEUR MATÉRIAU
Q251=3.5 ;COTE EXCENTRIQUE
Q252=15 ;HAUTEUR DE LA DENT
Q253=750 ;AVANCE PRÉ-POS.
