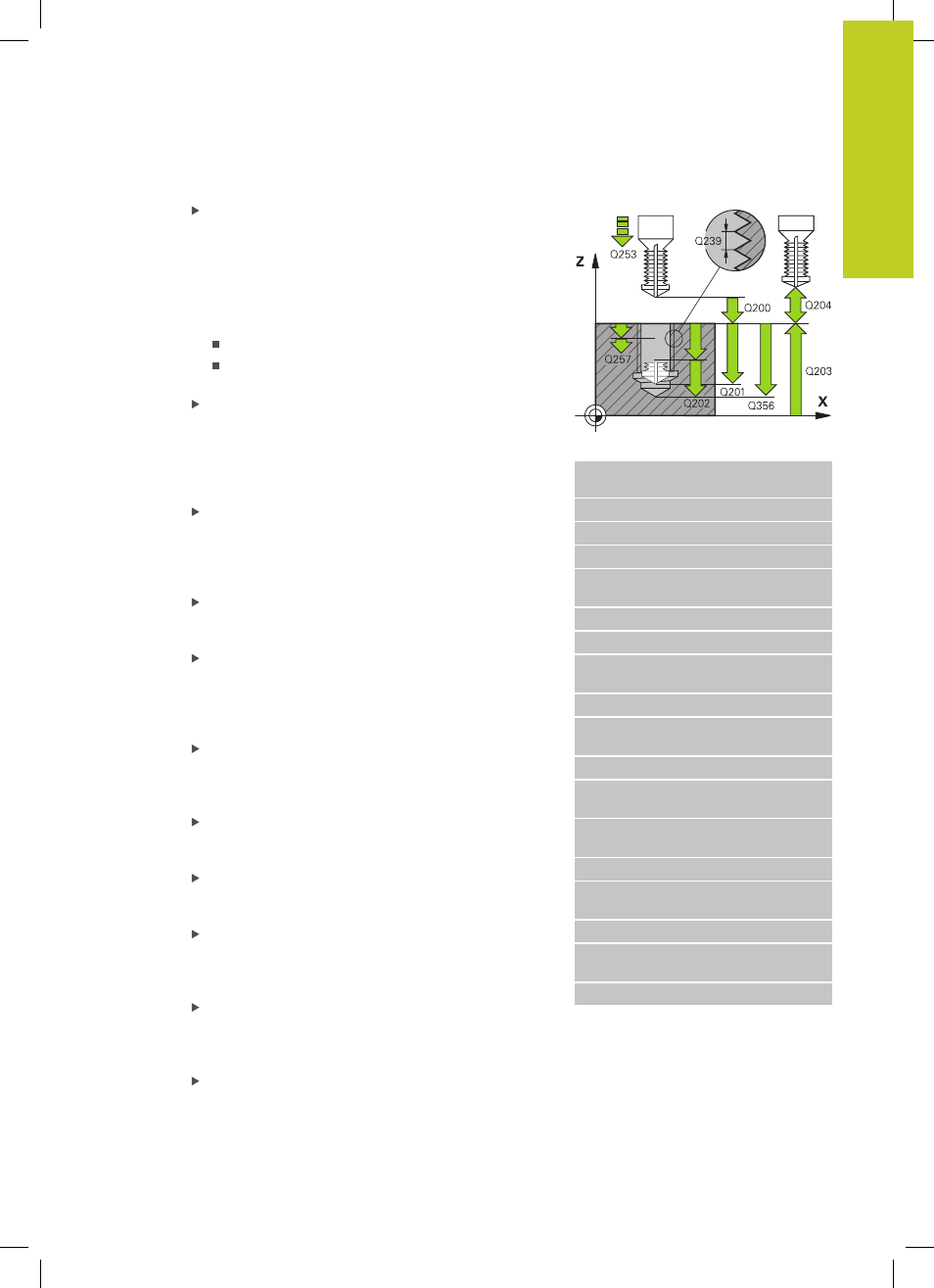

FILETAGE AVEC PERCAGE (cycle 264, DIN/ISO : G264) 4.8
4
TNC 320 | Manuel d'utilisation Programmation des cycles | 9/2013
115
Profondeur de passe Q202 (en incrémental) :
distance parcourue par l'outil en une passe. La
profondeur n'est pas forcément un multiple de
la profondeur de passe. Plage d’introduction 0 à
99999,9999
L'outil se déplace en une passe à la profondeur
lorsque :
la profondeur de passe est égale à la profondeur
la profondeur de passe est supérieure à la
profondeur
Distance de sécurité en haut Q258 (en
incrémental) : distance de sécurité pour le
positionnement en rapide lorsque, après un retrait
hors du trou, la TNC déplace l'outil à nouveau à la
profondeur de passe actuelle. Plage d’introduction 0
à 99999,9999
Profondeur de perçage jusqu'au brise-copeaux
Q257 (en incrémental) : passe à l'issu de laquelle
la TNC exécute un brise-copeaux. Pas de brise-
copeaux si l'on a introduit 0. Plage d’introduction 0 à
99999,9999
Retrait brise-copeaux Q256 (en incrémental) :
valeur de dégagement de l'outil lors du brise-
copeaux. Plage d’introduction 0,1000 à 99999,9999
Profondeur du chanfrein frontal Q358 (en
incrémental) : distance entre la surface de la
pièce et la pointe de l'outil lors de l'usinage d'un
chanfrein frontal. Plage d’introduction -99999,9999 à
99999,9999
Décalage Chanfrein frontal Q359 (en incrémental) :
distance dont la TNC décale le centre d'outil à
partir du centre du trou. Plage d’introduction 0 à
99999,9999
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d’introduction 0 à 99999,9999
Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage
d’introduction 0 à 99999,9999
Avance de plongée en profondeur Q206 : vitesse
de l'outil lors de son positionnement à la profondeur,
en mm/min. Plage d’introduction 0 à 99999,999 ou
FAUTO, FU
Avance de fraisage Q207 : vitesse de déplacement
de l'outil lors du fraisage, en mm/min. Plage
d’introduction 0 à 99999,999 ou
FAUTO
Séquences CN
25 CYCL DEF 264 FILETAGE AV.
PERCAGE
Q335=10 ;DIAMÈTRE NOMINAL
Q239=+1.5 ;PAS DE VIS
Q201=-16 ;PROFONDEUR
Q356=-20 ;PROFONDEUR
PERÇAGE
Q253=750 ;AVANCE PRÉ-POS.
Q351=+1 ;MODE FRAISAGE
Q202=5 ;PROFONDEUR DE
PASSE
Q258=0.2 ;DISTANCE SÉCURITÉ
Q257=5 ;PROF. PERÇ. BRISE-
COP.
Q256=0.2 ;RETR. BRISE-COPEAUX
Q358=+0 ;PROF. POUR
CHANFREIN
Q359=+0 ;DÉCAL. JUSQ.
CHANFREIN
Q200=2 ;DISTANCE D'APPROCHE
Q203=+30 ;COORD. SURFACE
PIÈCE
Q204=50 ;SAUT DE BRIDE
Q206=150 ;AVANCE PLONGÉE
PROF.
Q207=500 ;AVANCE FRAISAGE
