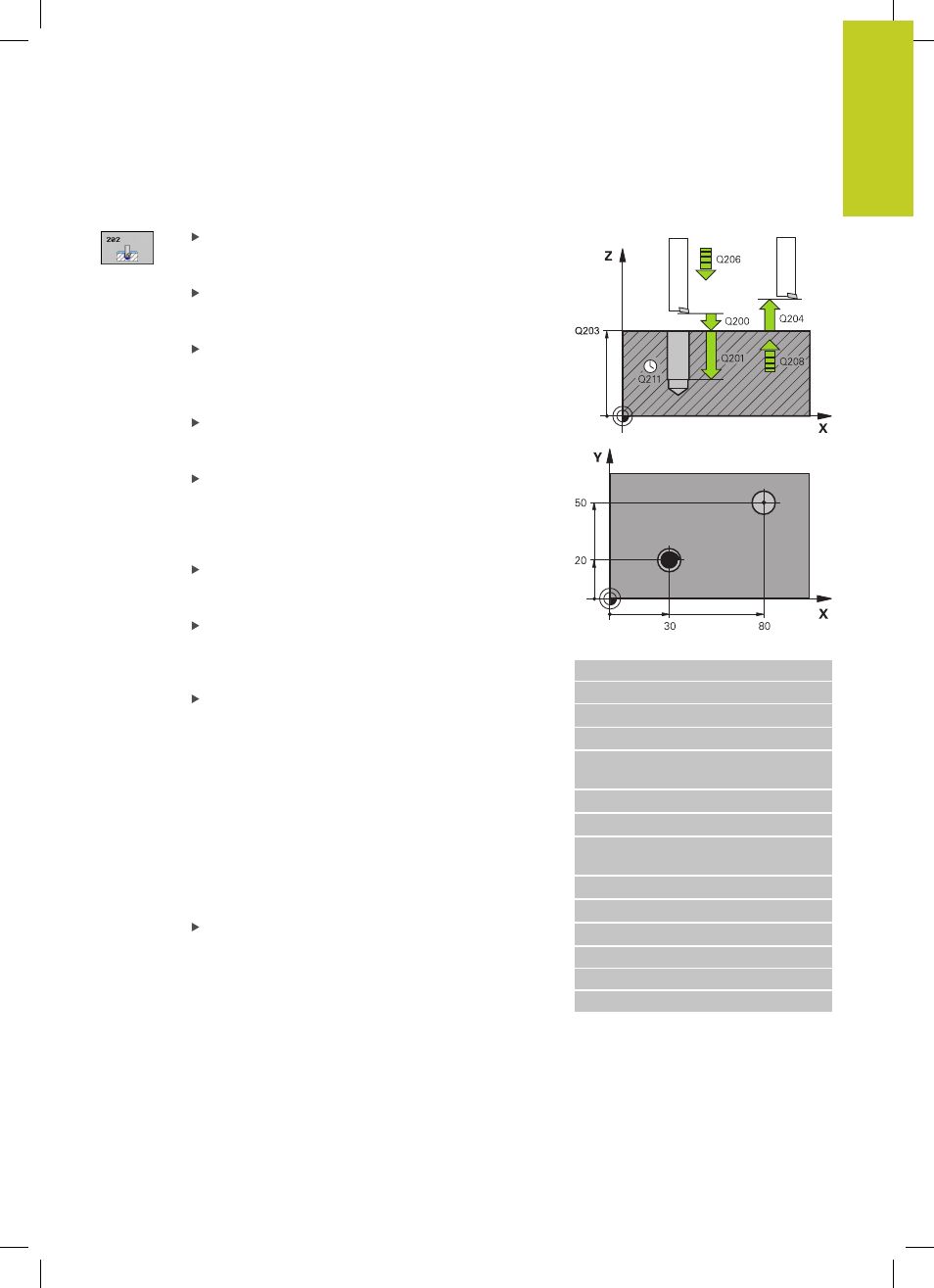

ALESAGE A L'OUTIL
(cycle 202, DIN/ISO : G202)
3.5
3
TNC 320 | Manuel d'utilisation Programmation des cycles | 9/2013
71
Paramètres du cycle
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d’introduction 0 à 99999,9999
Profondeur Q201 (en incrémental) : distance entre
la surface de la pièce et le fond du trou. Plage
d’introduction -99999,9999 à 99999,9999
Avance plongée en profondeur Q206 : vitesse de
déplacement de l'outil lors de l'alésage à l'outil, en
mm/min. Plage d'introduction 0 à 99999,999 ou
FAUTO, FU
Temporisation au fond Q211 : durée en secondes
de rotation à vide de l'outil au fond du trou. Plage
d'introduction 0 à 3600,0000
Avance retrait Q208 : vitesse de déplacement
de l'outil à sa sortie du trou, en mm/min. Si
vous introduisez Q208 = 0, la sortie est assurée
avec l'avance de plongée en profondeur. Plage
d’introduction 0 à 99999,999 ou
FMAX, FAUTO
Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage
d’introduction 0 à 99999,999
Sens de dégagement (0/1/2/3/4) Q214 : définir le
sens de dégagement de
l'outil au fond du trou (après l'orientation de la
broche)
0
: ne pas dégager l'outil
1
: dégager l'outil dans le sens négatif de l'axe
principal
2
: dégager l'outil dans le sens négatif de l'axe
secondaire
3
: dégager l'outil dans le sens positif de l'axe
principal
4
: dégager l'outil dans le sens positif de l'axe
secondaire
Angle d'orientation de la broche Q336 (en
absolu) : angle auquel la TNC positionne l'outil avant
le dégagement. Plage d'introduction -360,000 à
360,000
10 L Z+100 R0 FMAX
11 CYCL DEF 202 ALES. A L'OUTIL
Q200=2
;DISTANCE D'APPROCHE
Q201=-15
;PROFONDEUR
Q206=100
;AVANCE PLONGÉE
PROF.
Q211=0.5
;TEMPO AU FOND
Q208=250
;AVANCE RETRAIT
Q203=+20
;COORD. SURFACE
PIÈCE
Q204=100
;SAUT DE BRIDE
Q214=1
;SENS DÉGAGEMENT
Q336=0
;ANGLE BROCHE
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M99
