Cycles palpeurs : initialisation automatique des points d'origine
15.12 POINT DE REFERENCE CENTRE DE 4 TROUS (cycle 418 DIN/ISO :
G418)
15
350
TNC 320 | Manuel d'utilisation Programmation des cycles | 9/2013

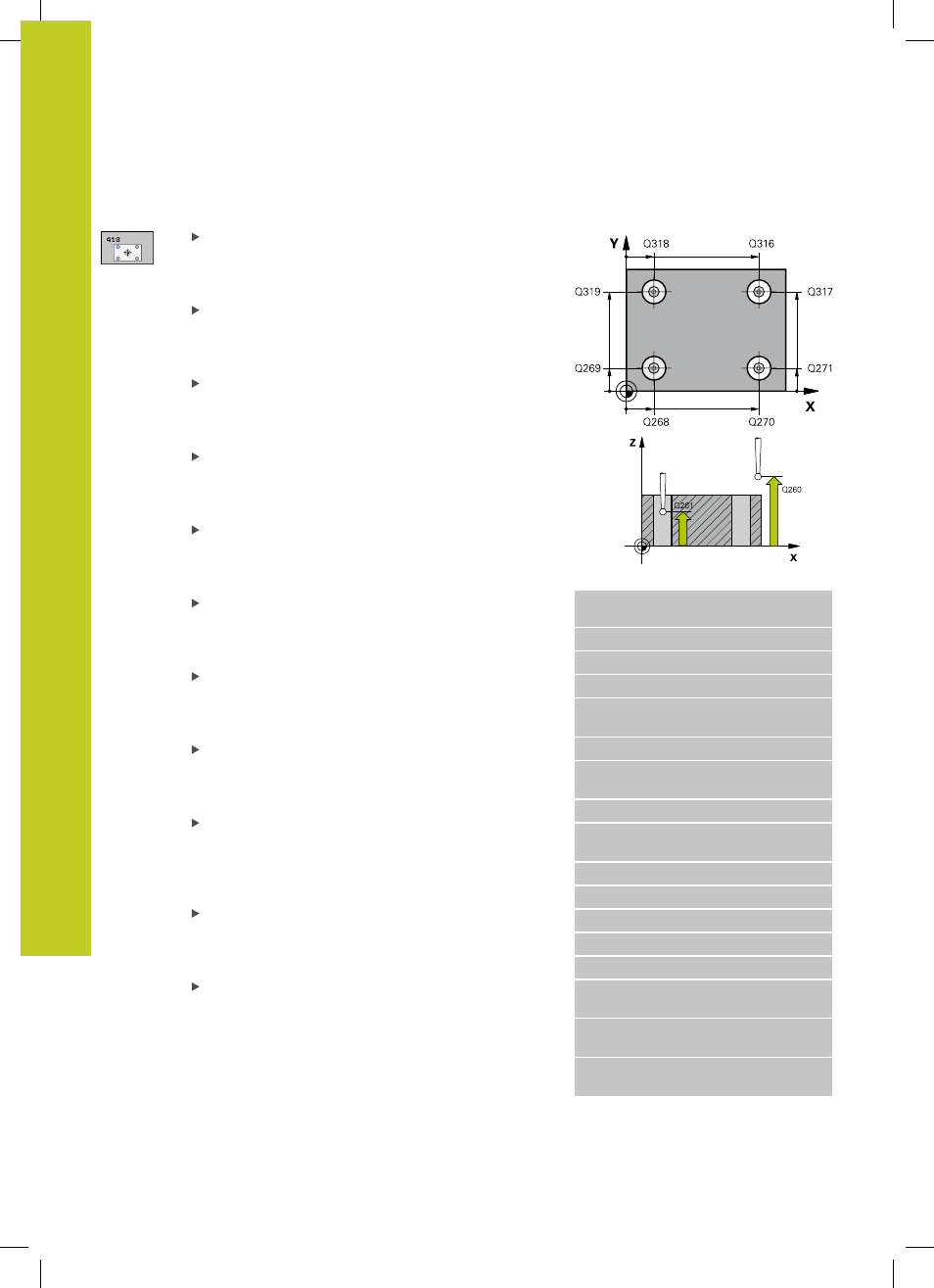

Paramètres du cycle
1er trou : centre sur 1er axe Q268 (en absolu) :
centre du 1er trou dans l'axe principal du plan
d'usinage. Plage d’introduction -99999,9999 à
99999,9999
1er trou : centre sur 2ème axe Q269 (en absolu) :
centre du 1er trou dans l'axe secondaire du plan
d'usinage. Plage d’introduction -99999,9999 à
99999,9999
2ème trou : centre sur 1er axe Q270 (en absolu) :
centre du 2ème trou dans l'axe principal du plan
d'usinage. Plage d’introduction -99999,9999 à
99999,9999
2ème trou : centre sur 2ème axe Q271 (en
absolu) : centre du 2ème trou dans l'axe secondaire
du plan d'usinage. Plage d’introduction -99999,9999
à 99999,9999
3ème centre sur 1er axe Q316 (en absolu) :
centre du troisième trou dans l'axe principal du
plan d'usinage. Plage d’introduction -99999,9999 à
99999,9999
3ème centre sur 2ème axe Q317 (en absolu) :
centre du troisième trou dans l'axe secondaire du
plan d'usinage. Plage d’introduction -99999,9999 à
99999,9999
4ème centre 1er axe Q318 (en absolu) : centre
du quatrième trou dans l'axe principal du plan
d’usinage. Plage d’introduction -99999,9999 à
99999,9999
4ème centre sur 2ème axe Q319 (en absolu) :
centre du quatrième trou dans l'axe secondaire du
plan d'usinage. Plage d’introduction -99999,9999 à
99999,9999
Hauteur de mesure dans l'axe de palpage Q261
(en absolu) : coordonnée du centre de la bille ( =
point de contact) dans l'axe du palpeur à laquelle
la mesure doit être effectuée. Plage d’introduction
-99999,9999 à 99999,9999
Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre
le palpeur et la pièce (élément de serrage). Plage
d’introduction -99999,9999 à 99999,9999
Numéro dans tableau Q305 : indiquer le numéro de
la ligne du tableau de points zéro/tableau preset à
laquelle la TNC doit mémoriser les coordonnées du
point d'intersection des droites. Si vous introduisez
Q305=0, la TNC initialise automatiquement
l'affichage, le nouveau point d'origine étant à
l'intersection des droites. Plage d'introduction 0 à
2999
Séquences CN
5 TCH PROBE 418 PT RÉF. AVEC 4
TROUS
Q268=+20 ;1ER CENTRE 1ER AXE
Q269=+25 ;1ER CENTRE 2ÈME AXE
Q270=+150 ;2ÈME CENTRE 1ER AXE
Q271=+25 ;2ÈME CENTRE 2ÈME
AXE
Q316=+150 ;3ÈME CENTRE 1ER AXE
Q317=+85 ;3ÈME CENTRE 2ÈME
AXE
Q318=+22 ;4ÈME CENTRE 1ER AXE
Q319=+80 ;4ÈME CENTRE 2ÈME
AXE
Q261=-5 ;HAUTEUR DE MESURE
Q260=+10 ;HAUTEUR DE SÉCURITÉ
Q305=12 ;N° DANS TABLEAU
Q331=+0 ;POINT DE RÉFÉRENCE
Q332=+0 ;POINT DE RÉFÉRENCE
Q303=+1 ;TRANSFERT VAL.
MESURE
Q381=1 ;PALPER DS AXE
PALPEUR
Q382=+85 ;1ÈRE COORD. DS AXE
PALP.
