SATEL CA-5 5
néanmoins la temporisation de la signalisation (s’il y en a) ne va concerner que l’alarme
anti-vol.
L’installateur peut mettre en service la signalisation de la veille en/hors service et l’annulation
de l’alarme sur la sortie OUT1 (FS 84 option 5).
Les sorties d’alimentation: des détecteurs (AUX) et du clavier (KPD) qui possèdent un
fusible commun à retard limitant la valeur du courant prélevé du bloc d’alimentation grâce
aux dispositifs extérieurs jusqu’à 350 mA.
Toutes les sorties possèdent les protections pour les charges inductives et le brouillage
impulsionnel.
3.3 C LAVIERS DE TYPE LED
Dans les claviers de type LED, les informations de base de l’état du système sont transmises
grâce aux voyants allumés LED (le descriptif détaillé se trouve dans la notice d’utilisateur).
L’état des zones est visualisé, du système (la surveillance, l’alarme) ainsi que les
informations de l’état de l’alimentation, de la détection d’une situation de panne et du
fonctionnement dans le mode de programmation.
La façon du fonctionnement des claviers est à déterminer lors de la programmation de la
centrale (FS 6-8). Il est possible de verrouiller certains des fonctions (par exemple:
la possibilité de déclencher des alarmes spéciales, de mettre rapidement en service de
l’armement rapide) et de déterminer les signaux sonores transmis par le clavier. Il est
possible de signaler la durée du temps pour la sortie ou pour l’entrée, de violer la zone avec
l’option „gong", de signaler l’alarme.
Le rétroéclairage des claviers peut être allumé en permanence ou déclenché
automatiquement après avoir pressé une touche quelconque, éventuellement par la violation
d’une zone quelconque lors de la veille du système.
Les claviers possèdent un contact d’auto-protection individuel (TMP) de type NC étant
entrouvert après l’ouverture du boîtier ou le détachement du support. Le contact est à
intégrer dans le circuit anti-sabotage du système. La centrale surveille la présence du clavier
dans le système par l’intermédiaire d’un bus de données (la surveillance du signal DTA).
RACCORDEMENT DES BORNES
CLAVIER CENTRALE
KPD KPD
DTA DTA
CLK CLK
COM COM
TMP
Bornes du contact
d’autoprotection anti-
sabotage.
TMP
Descriptif des bornes du clavier:
TMP
bornes du contact
d’autoprotection
COM masse
DTA, CLK bus de données du
clavier
KPD zone d’alimentation
(+12 V)

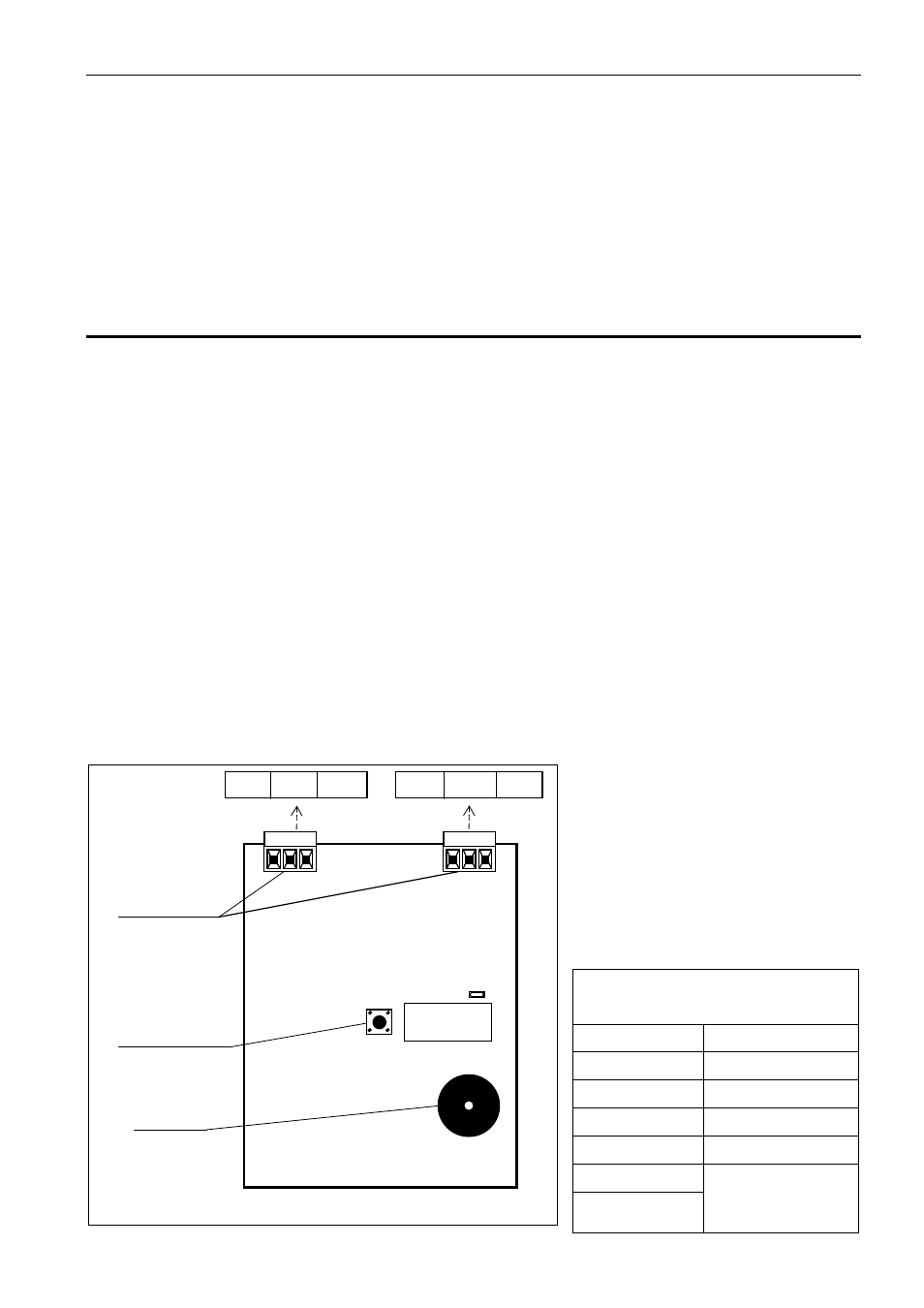

Figure1. Vue de la carte du clavier CA-5 KLED-S.
CONTACTS A
RACCORDER
LES CÂBLES
CONTACT
D’AUTOPRO-
TECTION
BUZZER
TMPTMPCOM
Z1
KPD CLK DTA
TMP TMP COM KPD CLK DTA
