8 Notice d’installateur SATEL
dans la centrale. Après avoir établi la connexion, il faut déchiffrer les données de la
centrale et ensuite il est possible de procéder à la révision des événements, à la
programmation des paramètres, etc.
Le mode à distance de programmation est à gagner après avoir établi la communication
téléphonique entre l’ordinateur du service et la centrale d’alarme. L’initialisation de la
communication par la ligne téléphonique est possible dans trois modes:
1. L’ordinateur appelle la centrale d’alarme qui après avoir décroché le téléphone,
échange les codes de communication avec l’ordinateur. Si les codes sont corrects la
centrale confirme l’acceptation de l’ordre de la programmation à distance, décroche le
récepteur et rappelle l’ordinateur au numéro programmé dans la centrale. Avant de
rappeler, la centrale informe la station de télésurveillance du démarrage de la
programmation.
2. L’ordinateur appelle la centrale d’alarme. Une fois les codes de communication sont
confirmés, la centrale passe tout de suite à l’échange de données. Ce simple mode
d’établir la communication est à acquérir quand on ne va pas saisir dans la centrale le
numéro de téléphone de l’ordinateur. La messagerie vers la station de télésurveillance
aura lieu après l’achèvement de la communication avec l’ordinateur.
3. L’établissement de la communication du côté de la centrale à l’aide d’appeler la
fonction 0 par l’utilisateur principal ou le service. Après avoir appelé la fonction,
la centrale compose le numéro de téléphone de l’ordinateur programmé depuis de la
fonction de service FS 4 et après avoir terminé la programmation, la centrale informe
la station de télésurveillance.
Il est possible de verrouiller l’initialisation de la communication téléphonique depuis
l’ordinateur.
Dans le but de diminuer les coûts des communications téléphoniques, il est possible de
suspendre la transmission plusieurs fois. Lors de la nouvelle communication la centrale
n’informe pas la station de télésurveillance de la programmation à distance, elle le fait
uniquement avant d’appeler pour la première fois. Par contre, après avoir reçu l’ordre de
terminer la communication, une information de l’achèvement de la programmation
à distance est envoyée vers la station. Si la communication est suspendue de la part de
l’ordinateur, la centrale attend un appel téléphonique pendant quatre heures même si la
fonction de la réception automatique d’appel reste verrouillée. Si la communication n’est
pas terminée par l’ordre “terminer” ou “suspendre”, l’information de l’achèvement de la
communication est enregistrée dans la mémoire des événements et envoyée vers la
station de télésurveillance après quatre heures.
La communication avec l’ordinateur via un modem exige:
• La programmation dans la centrale:
– FS 2:
le code de la centrale d’alarme (l’identificateur grâce auquel le logiciel
reconnaît le système d’alarme).

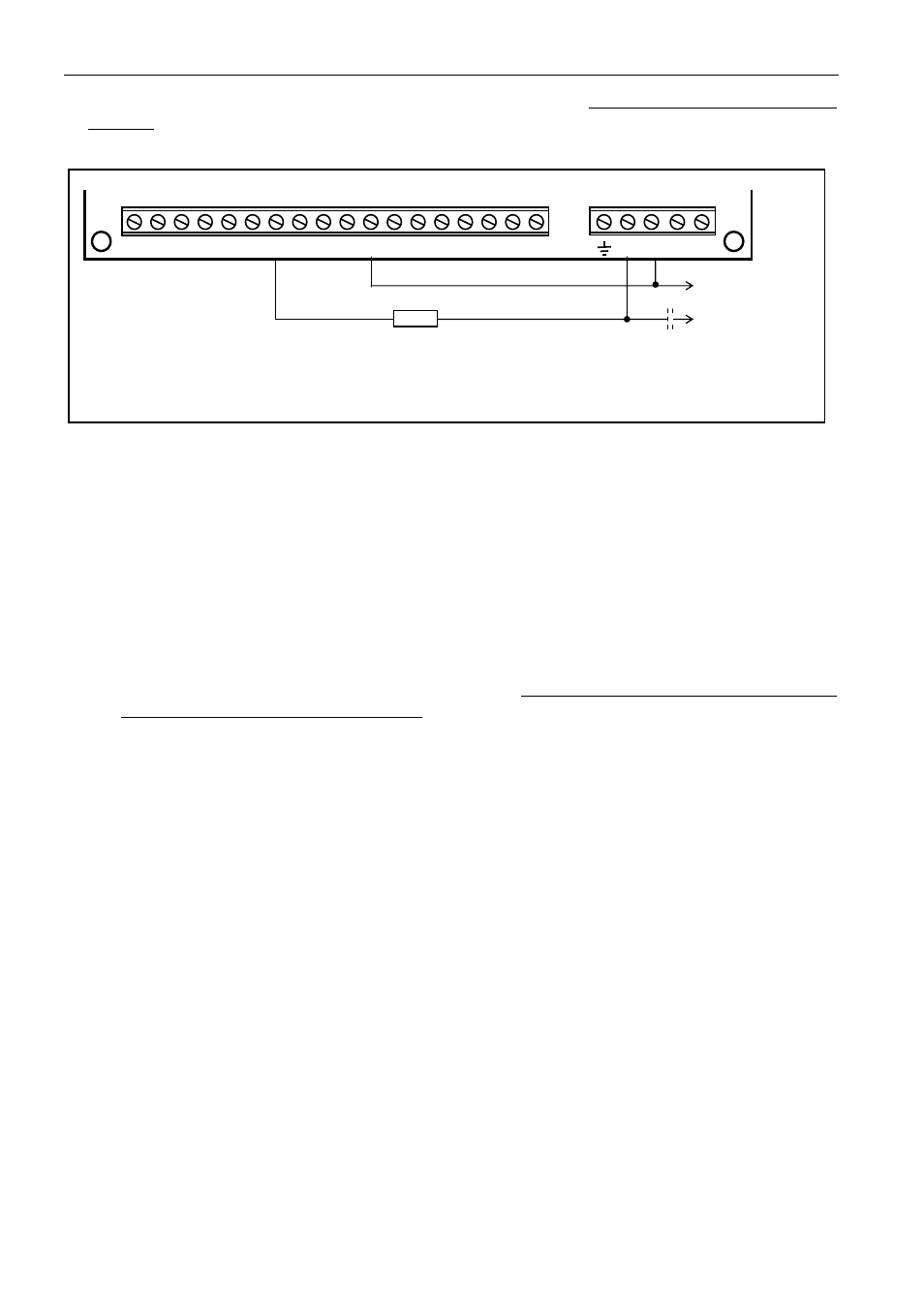

Figure 3. Polarisation des bornes de la ligne téléphonique dans le but de la mise en
marche de la communication locale avec l’ordinateur.
Résistance 220 Ω
Au modem
(AUX=+12 V)
+ OUT1- OUT2 OUT3 AUX KPD DTA CLK COM Z1 Z2 COM Z3 Z4 COM Z5 TIP RING T-1 R-1
AC AC
∼18V
CENTRALA CA-5
