14

Notice d’installateur

SATEL

IMPORTANT: Si l’une des zones dans le système est programmée comme 24

H SABOTAGE

et l’on a l’utilisée à protéger les éléments du système contre le sabotage, en
créant ainsi le circuit anti-sabotage, alors la violation de cette zone ne
déclenchera pas l’alarme quand la centrale se trouve dans le mode de
service. Si la centrale avertit au moment de sortir du mode se service cela
peut signifier la violation de la ligne anti-sabotage (l’ouverture l’un des
contacts).

4.4 R

ACCORDEMENT DES DETECTEURS

Le circuit connecté à une zone fonctionnant dans la configuration avec un paramètre unique
(EOL) est à fermer par la résistance de 2.2 k

Ω. Pour les zones biparamétriques, le circuit du

détecteur est à fermer par deux résistances de 1.1 k

Ω. Les zones de ce type (2EOL)

permettent à la centrale de contrôler en même temps l’état du détecteur et son contact
d’auto-protection (voir: figure 10).
Les détecteurs de type NO et NC dans la configuration biparamétrique est à raccorder de la
façon identique. Ce qui est absolument important c’est indiquer correctement à la centrale
quel détecteur est raccordé à quelle zone (2EOL/NO soit 2EOL/NC). Une situation pareille
a lieu pour les détecteurs sans paramètre.
Il faut utiliser la sortie AUX pour alimenter les détecteurs. La séparation de la masse
d’alimentation du détecteur et de la masse de la ligne de zone permet d’éliminer l’influence
défavorable de la résistance des câbles. En supposant que la longueur du câble est plutôt
courte et qu’un seul détecteur y est raccordé, il est possible de simplifier l’installation en
conduisant la masse d’alimentation et de signalisation par un câble unique.

Remarques pour les figures:
• Dans le circuit anti-sabotage du système réel, il faut aussi intégrer les contacts anti-

sabotage du clavier, des sirènes, du boîtier de la centrale, etc.

• Sur les figures 7, 8 et 9 il est présupposé que la sortie 5 est une ligne de sabotage

(programmée par défaut comme 24

H DE SABOTAGE

, type de ligne EOL).

NC

NC

TMP

COM 12V

NC

TMP

CA-5

AUX KPD DTA

CLK COM Z1

Z2

Z3

COM

Z4 COM Z5

2,2k

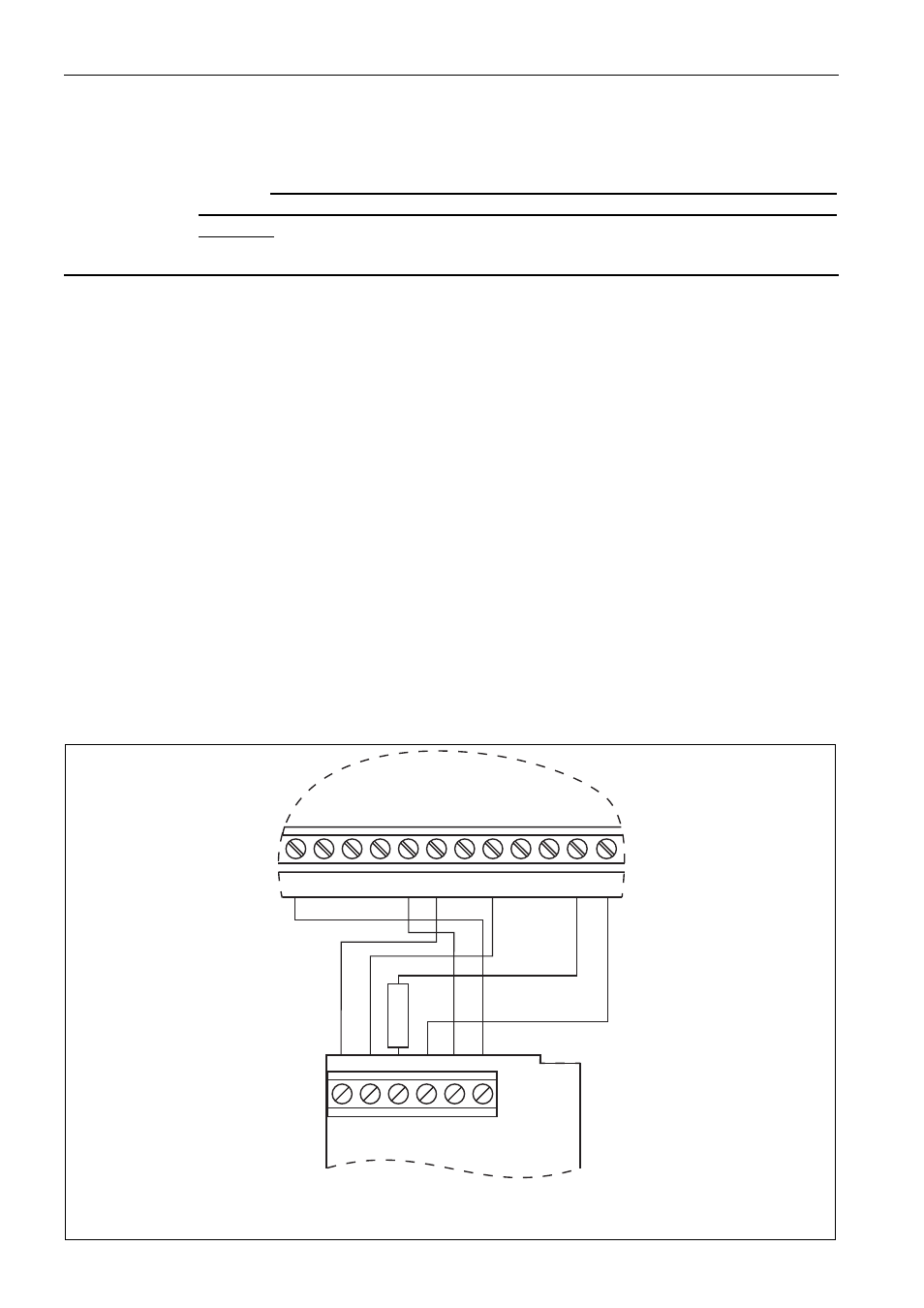

Fig. 7. Exemple de raccordement d’un détecteur du type NC à la centrale (le détecteur du

type NO on connecte identiquement.
