10 Notice d’installateur SATEL
• Il est inadmissible de court-circuiter ou de toucher les fiches du connecteur aux doigts.
• Avant de connecter le câble, l’installateur doit préliminairement décharger la charge
électrostatique, p.ex. en touchant de la surface de la main au dispositif avec la mise
à la terre (le robinet, le radiateur, etc.).
• Il est recommandé de connecter le câble d’abord au connecteur de la centrale et
ensuite au connecteur de l’ordinateur.

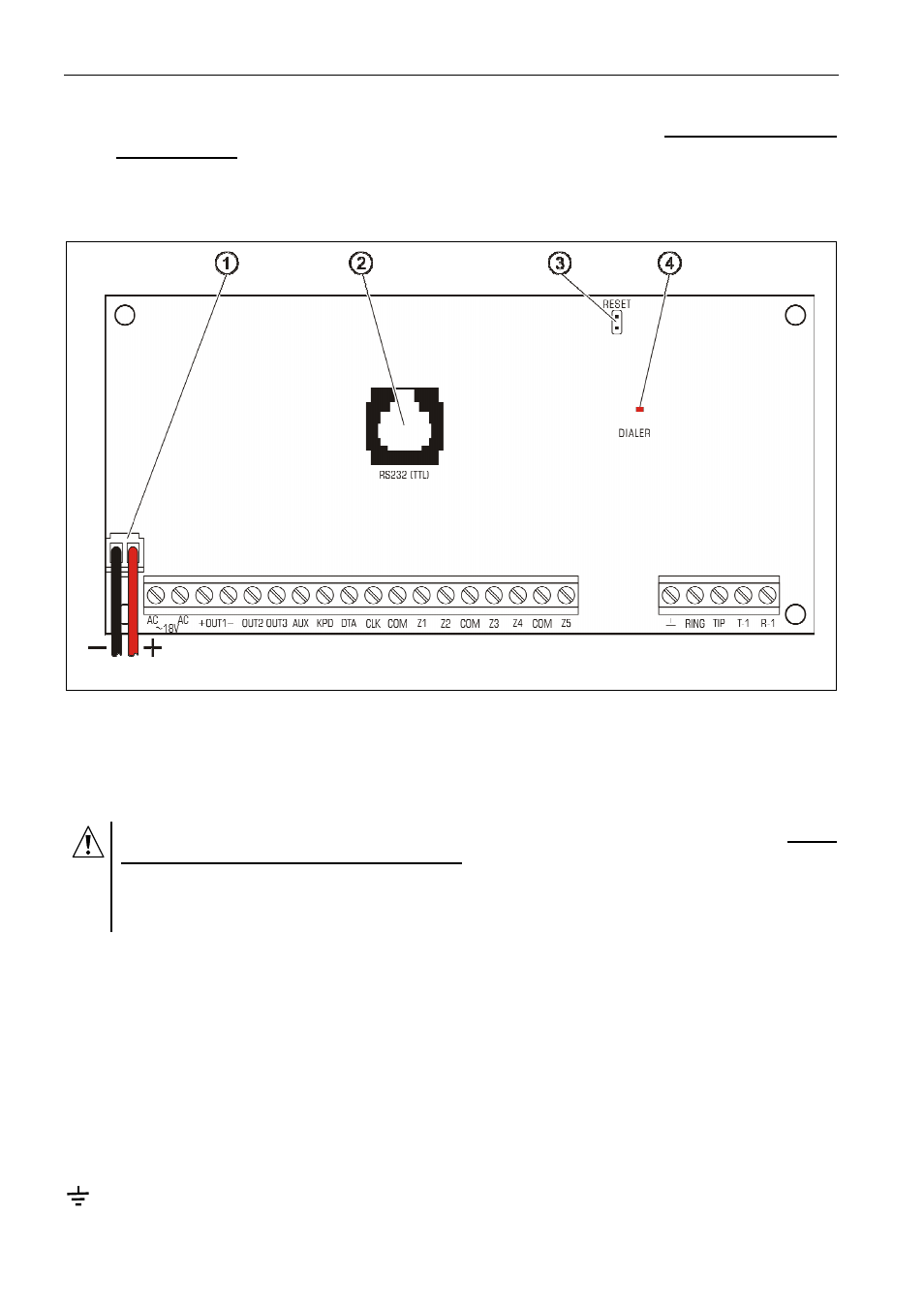

Figure 4. Vue schématique de la carte de la centrale CA-5.
3. Les fiches JP1 „RESET” rend possible le démarrage du mode de service sans passer le
code de service. Cette fonction peut être verrouillée intentionnellement par l’installateur
(voir: FS 9, option 1).
4. Le voyant LED DIALER allume au cours d’appeler depuis la centrale, clignote au cours de
composer le numéro de téléphone à impulsions.
À côté du voyant LED se trouve la résistance à la valeur réglable. Il est
inadmissible de changer son réglage, cela pourra produire le fonctionnement
erroné du transmetteur (la perte de la possibilité de composer les numéros dans
le système DTMF et de réaliser la télésurveillance dans les formats „Ademco
Ex” et „Contact ID”).
LES BORNES DE LA CARTE:
AC
– zones d’alimentation du module (17...24 V AC)
Z1 à Z5 – lignes de zone
OUT1 – sortie de signalisation (courant de régime 1.1 A)
OUT2, OUT3 – sorties programmables de la centrale (courant de régime 50 mA)
DATA, CLK – bornes du bus du clavier
KPD
– sortie d’alimentation du clavier (+12 V)
AUX – sortie d’alimentation des détecteurs (+12 V)
COM – masse
– mise à la terre (ne brancher qu’au circuit de protection)
TIP, RING – bornes de la ligne téléphonique extérieure
