SATEL CA-5 17
Dans le cas d’utiliser des sirènes avec leur batterie intérieure, la sortie +OUT1 est à prévoir
à l’alimentation des sirènes, la masse des sirènes est à raccorder à la borne COM de la
centrale et les signaux de déclenchement sont à être sortis de la sortie –OUT1 et des sorties
à basse tension OUT2 et (ou) OUT3.
Le déclenchement de la signalisation dans les sirènes peut être réalisé par un court-circuit
à la masse de la zone de commande ou par la coupure de la masse (la polarisation
renversée de la sortie de la centrale – FS 84).
Les sorties OUT2 et OUT3 peuvent être utilisés à commander les relais branchant les
sirènes quelconques ou les autres dispositifs. Il est possible de raccorder les transmetteurs
directement aux sorties, conformément à la figure 10 qui présente le raccordement de la
sirène optique à SPL-2010. Il faut se rappeler que ces sorties sont à charger d’un courant qui
ne dépasse pas 50 mA.
4.6 R ACCORDEMENT DE LA LIGNE TELEPHONIQUE
Si le transmetteur téléphonique de la centrale est utilisé dans le système d’alarme
(la télésurveillance ou la programmation à distance), il est indispensable de conduire à la
centrale une ligne téléphonique. Elle est à connecter au contact qui se trouve du côté droit de
la carte imprimée. Pour assurer le fonctionnement correct du transmetteur, la centrale doit
être connectée directement à la ligne (les contacts marqués comme TIP et RING) et tous
les autres dispositifs (téléphone, télécopie) – après la centrale (les contacts marqués comme
T-1 et R 1). Un tel raccordement permet à la centrale l’interception totale de la ligne pour le
temps d’appeler ce qui prévient la possibilité de verrouiller la fonction de télésurveillance
grâce au décrochage du récepteur. En plus, les appareils téléphoniques raccordés derrière la
centrale ne signalent pas la composition d’un numéro par la centrale.
La centrale ne fonctionne qu’en association avec les lignes d’abonné
analogiques. Le raccordement du circuit téléphonique directement au réseau
numérique (p.ex. ISDN) produit l’endommagement du dispositif.
L’installateur est obligé de prévenir l’utilisateur de la façon de connecter la
centrale au réseau téléphonique.

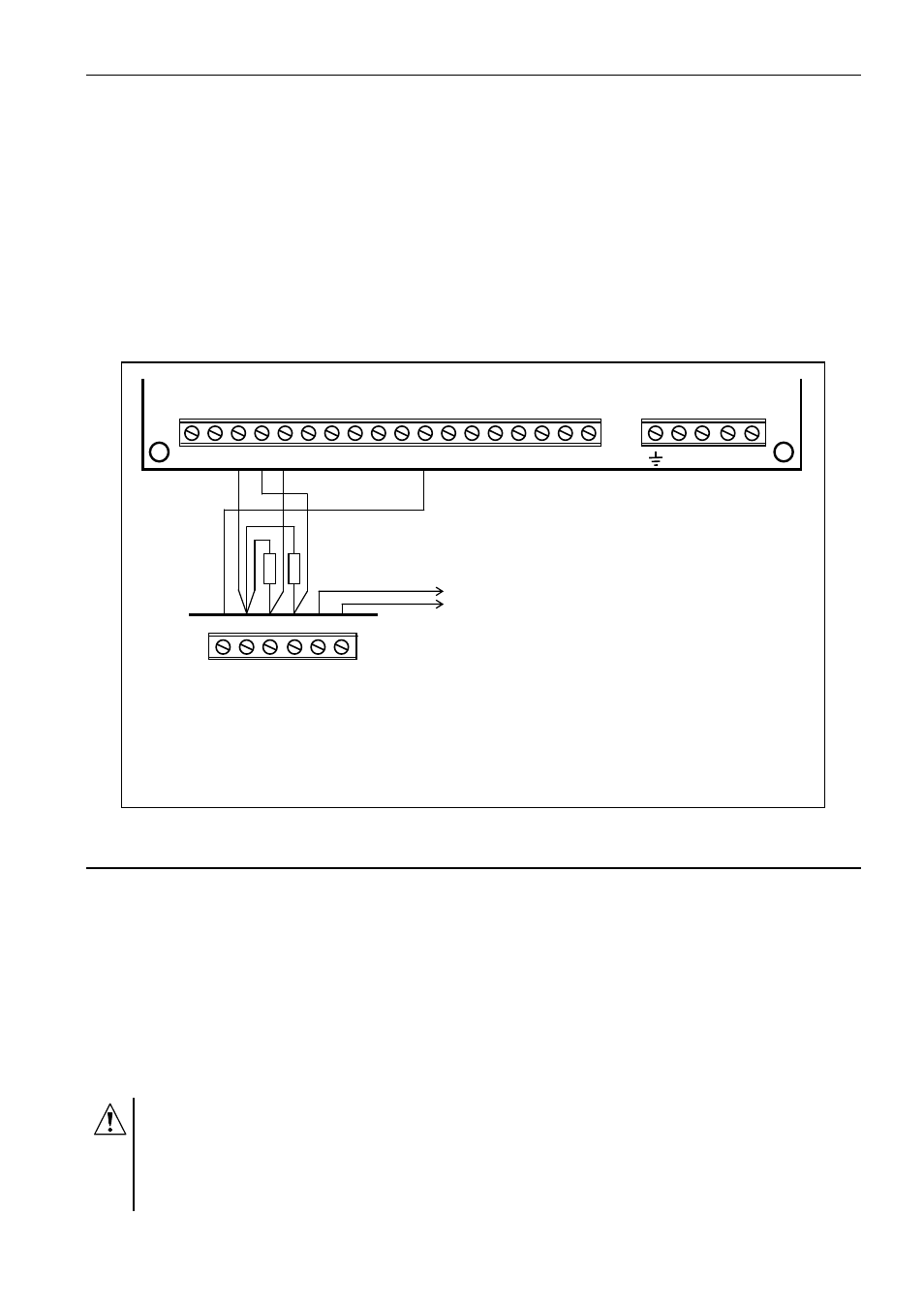

Figure 12. Exemple du raccordement de la sirène SPLZ–1011 fabriqué par SATEL
(+OUT1 – alimentation de la sirène, -OUT1 – signalisation acoustique,
OUT2 – signalisation optique).
OUT2 – programmée comme A LARME EFFRACTION
(à supprimer: durée de fonctionnement =0)
AU CIRCUIT ANTI-
SABOTAGE
Déclenchement de l’acoustique et de
l’optique dans la sirène aura lieu si la
centrale cour-circuite les sorties -OUT1
et OUT2 à la masse.
+ OUT1- OUT2 OUT3 AUX KPD DTA CLK COM Z1 Z2 COM Z3 Z4 COM Z5 TIP RING T-1 R-1
AC AC
∼18V
CENTRALE CA-5
GND+12V STO STA SAB SAB
Sirène
SPLZ-1011
Pour le fonctionnement correct de la sirène,
il est indispensable de connecter les
résistances polarisant aux zones STA
et STO de la
sirène.
R R=2.2kΩ R
