SATEL CA-5 13
Parce que la centrale n’est pas dotée d’un disjoncteur permettant de débrancher
l’alimentation secteur, il est important alors d’informer le propriétaire du
système d’alarme et son utilisateur de la façon de débrancher la centrale du
réseau (p.ex. en indiquant le fusible de protection du circuit d’alimentation de la
centrale).
4.3 R ACCORDEMENT DU CLAVIER
La centrale CA-5 fonctionne en association avec les claviers de type LED et LCD fabriqués
par SATEL.
Note: L’accès à toutes les fonctions de la centrale en version 2.10 permettent: claviers LCD
en version de programme 1.08 et postérieures, les claviers CA-5 KLED-S en version
1.1 et postérieures.
Le clavier est à raccorder au système à l’aide de la ligne à quatre fils, aux bornes COM,
KPD, DTA, CLK de la centrale. En utilisant le câble typique non blinde, 8x0.5 mm
2
(il ne faut
pas d’utiliser le câble du type „tordu”). La longueur du câble peut être de 200 m.
Distance Destination
Nombre de fils du
câble du clavier
jusqu'à 100 m
Alimentation et masse
Signaux CLK et DTA 2 x 1
2 x 1
de 100 m
jusqu'à 200 m
Alimentation et masse
Signaux CLK et DTA 2 x 2
2 x 1
Il est possible de raccorder des claviers auxiliaires (parallèlement aux autres). Chaque
clavier doit être raccordé à la centrale à l’aide d’un câble séparé. Dans une telle situation,
le démarrage du mode de programmation (de service ou d’utilisateur) depuis un clavier
quelconque bloque le fonctionnement des autres claviers.
Le contact d’auto-protection (NC) du clavier est à raccorder avec le circuit anti-sabotage
du système. Dans le cas d’un raccordement parallèle des deux claviers, il faut raccorder en
série les contacts anti-sabotage (TMP), et les autres câbles des claviers parallèlement.
TMPTMPCOM
Z1
KPD CLK DTA
CLAVIER LED-S
AU CIRCUIT ANTI-
SABOTAGE COM CLK DTA KPD
+ OUT1- OUT2 OUT3 AUX KPD DTA CLK COM Z1 Z2 COM Z3 Z4 COM Z5 TIP RING T-1 R-1
AC AC
∼18V
CENTRALE CA-5
CLAVIER KLCD-S
AU CIRCUIT ANTI-
SABOTAGE

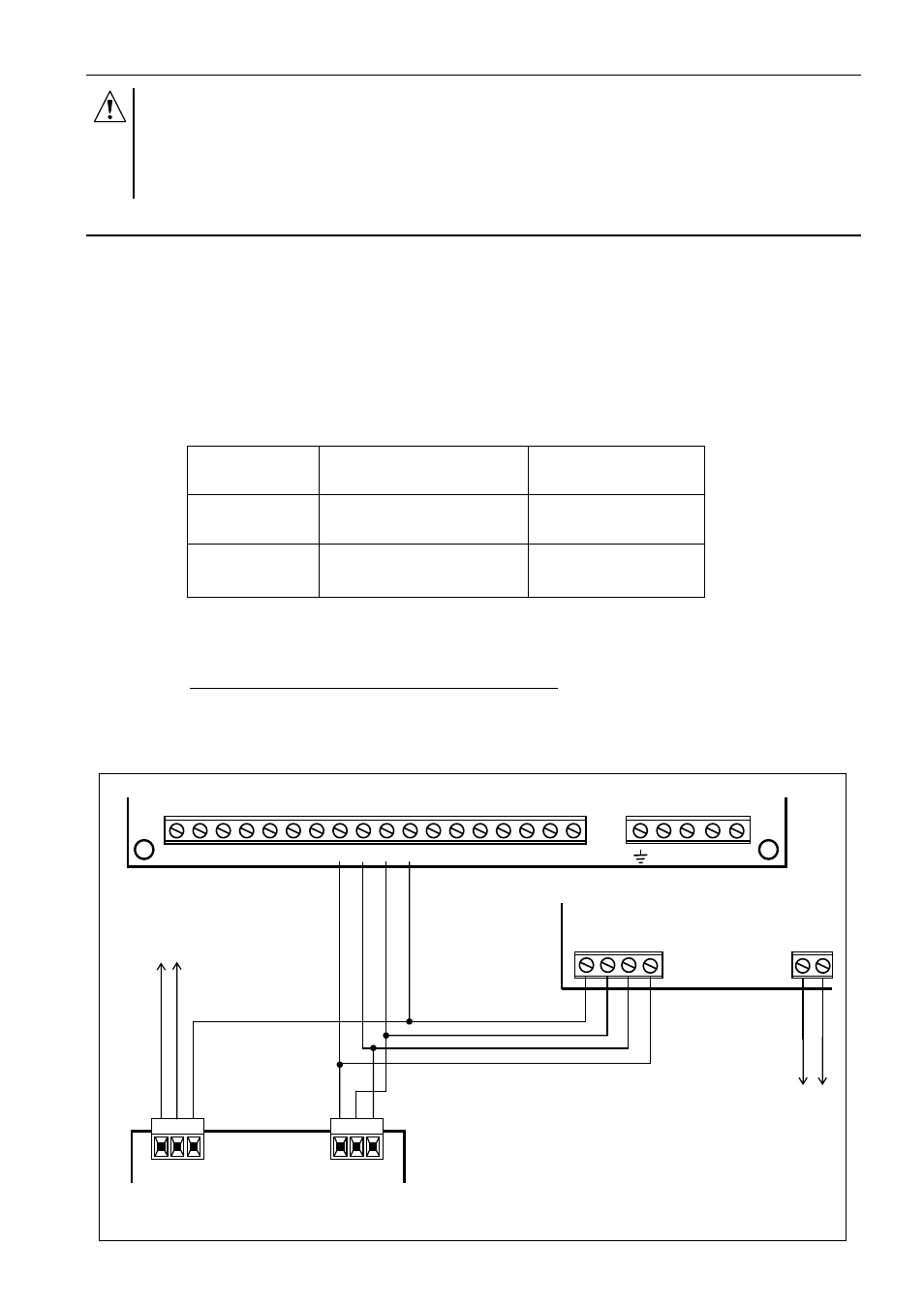

Figure 6. La façon de connecter les claviers de type LED et LCD à la centrale.
TMP TMP
