16 Notice d’installateur SATEL
2EOL/NC
NC TMP COM 12V NC TMP
1,1k 1,1k
CA-5
AUX KPD DTA CLK COM Z1 Z2 Z3 COM Z4 COM Z5

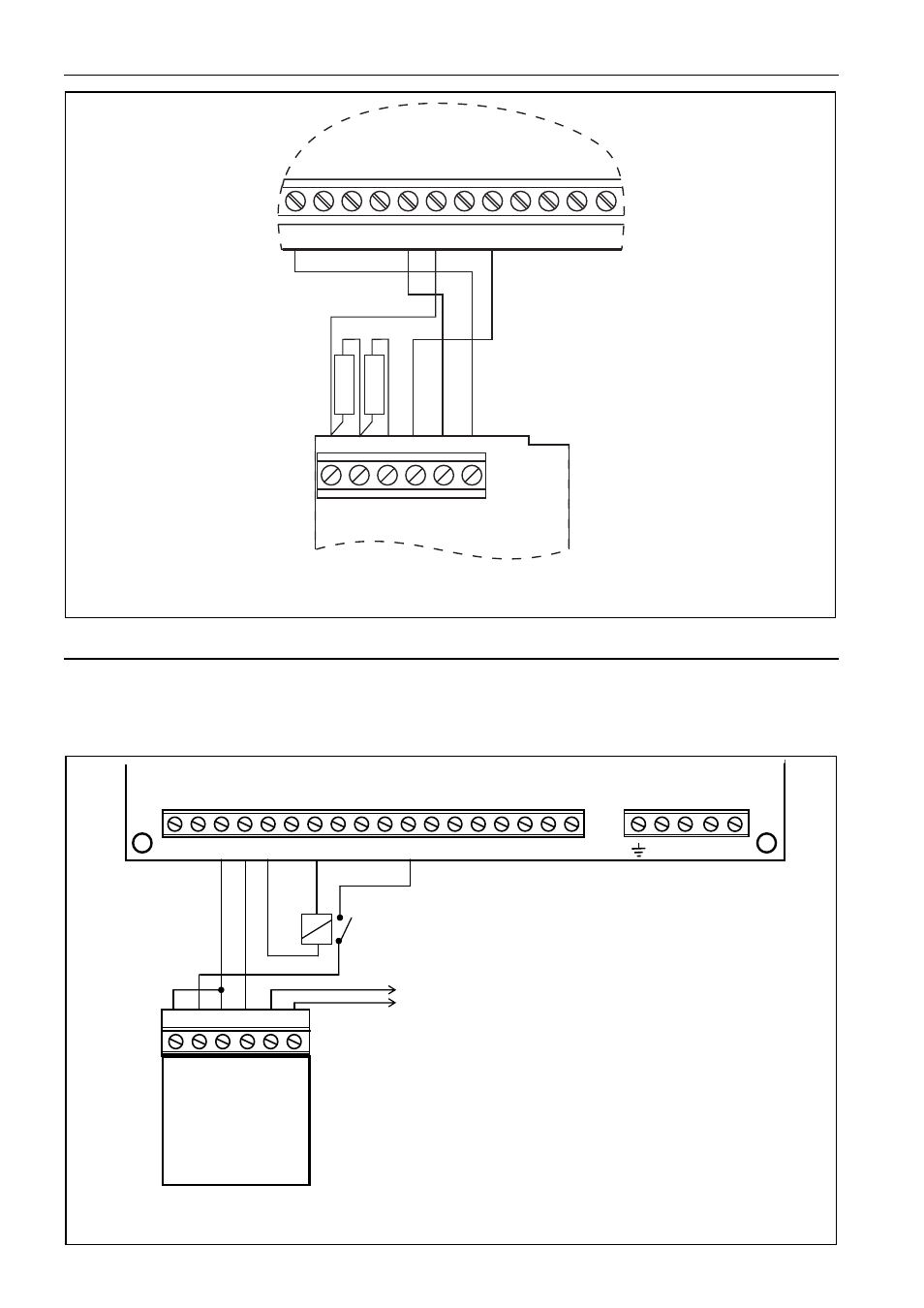

Fig. 10. Exemple de raccordement d’un détecteur du type NC dans la configuration 2EOL
(le détecteur du type NO on connecte identiquement).
4.5 R
ACCORDEMENT DES SIRENES
Dans le cas d’utiliser les sirènes d’alarme après avoir apporté l’alimentation, "+ de la sirène
est à raccordé à la borne +OUT1 de la central et la "masse" de la sirène à la borne –OUT1
de la centrale. Dans ce mode il est possible de commander une sirène indépendante.
Figure 11. Exemple du raccordement de la sirène SPL–2010 fabriquée par SATEL (OUT1
- signalisation acoustique; OUT2 – signalisation optique commandée par le relais).
OUT2 – programmée comme A LARME EFFRACTION
(à supprimer: durée de fonctionnement =0)
RELAIS
IK
+ SO - + SA - SAB
Sirène
SPL-2010
+ OUT1- OUT2 OUT3 AUX KPD DTA CLK COM Z1 Z2 COM Z3 Z4 COM Z5 TIP RING T-1 R-1
AC AC
∼18V
CENTRALE CA-5
AU CIRCUIT ANTI-
SABOTAGE
