4.6.1 R ELAIS DE LA LIGNE TELEPHONIQUE
La centrale a été munie de la fonction de relais de la ligne téléphonique, ce qui améliore
l’efficacité du fonctionnement de la télésurveillance. C’est la sortie de type 10 –
RELAIS DE
LA LIGNE TELEPHONIQUE qui y sert. S’il y a dans l’édifice deux lignes téléphoniques à la
disposition, alors une telle sortie est capable de commander directement le relais
commutant la ligne téléphonique raccordée aux bornes TIP et RING. La sortie est activée
dans le cas où les problèmes se présentent avec l’envoi du code vers les deux numéros
téléphoniques de la station de télésurveillance.
La fonction travaille de manière suivante:
• La centrale compose le premier numéro de téléphone de la station de télésurveillance
dans le but d’envoyer un code d’événement. Si le code n’est pas envoyé, elle compose
le deuxième numéro de la station.
• Dans le cas d’un échec avec le deuxième numéro, la centrale commute la ligne
téléphonique et compose de nouveau le premier numéro de la station. Si le problème
se répète, la centrale compose de nouveau le deuxième numéro.
• Si le code n’est pas toujours réceptionné par la station, la centrale retourne à la
première ligne téléphonique (met hors service la sortie de type 10) et répète le cycle
entier de composer les numéros de la station.
5. LA MISE EN MARCHE DE LA CENTRALE
Après avoir effectué tous les raccordements électriques et s’être assuré de leur régularité,
il est possible de procéder à la mise en marche du système. Il est recommandé de
commencer le travail avec la centrale sans les sirènes connectées. Il est possible de les
brancher après avoir terminé la programmation des paramètres et contrôlé le fonctionnement
du système d’alarme réalisé.
Une fois l’alimentation branchée, le clavier va présenter sa disponibilité au travail à l’aide de
quatre signaux courts et un long. Si la centrale commence à signaler l’alarme (le voyant
[ ALARME ] brille et le clavier émet un signal continu), cela signifie le plus souvent l’alarme
de sabotage déclenchée par l’inconformité des configurations usine avec les paramètres des
détecteurs connectés. Il faut supprimer l’alarme en passant le code PRINCIPAL [1][2][3][4] et
en pressant [#]. Ensuite, il faut passer le code usine de service [1][2][3][4][5] et le confirmer
de la touche [#] – la centrale va entrer dans le mode de service. Le voyant
[ PROGRAMMATION ] va s’allumer de la façon continue et le clavier va émettre tous les 3
secondes un signal court. C’est le moment où l’on peut passer à la programmation de la
centrale.
APPREIL TÉLÉPHONIQUE
LIGNE 1
LIGNE 2
OUT2 – programmée comme RELAIS DE LA LIGNE TELEPHONIQUE
+ OUT1- OUT2 OUT3 AUX KPD DTA CLK COM Z1 Z2 COM Z3 Z4 COM Z5 TIP RING T-1 R-1
AC AC
∼18V
CENTRALE CA-5

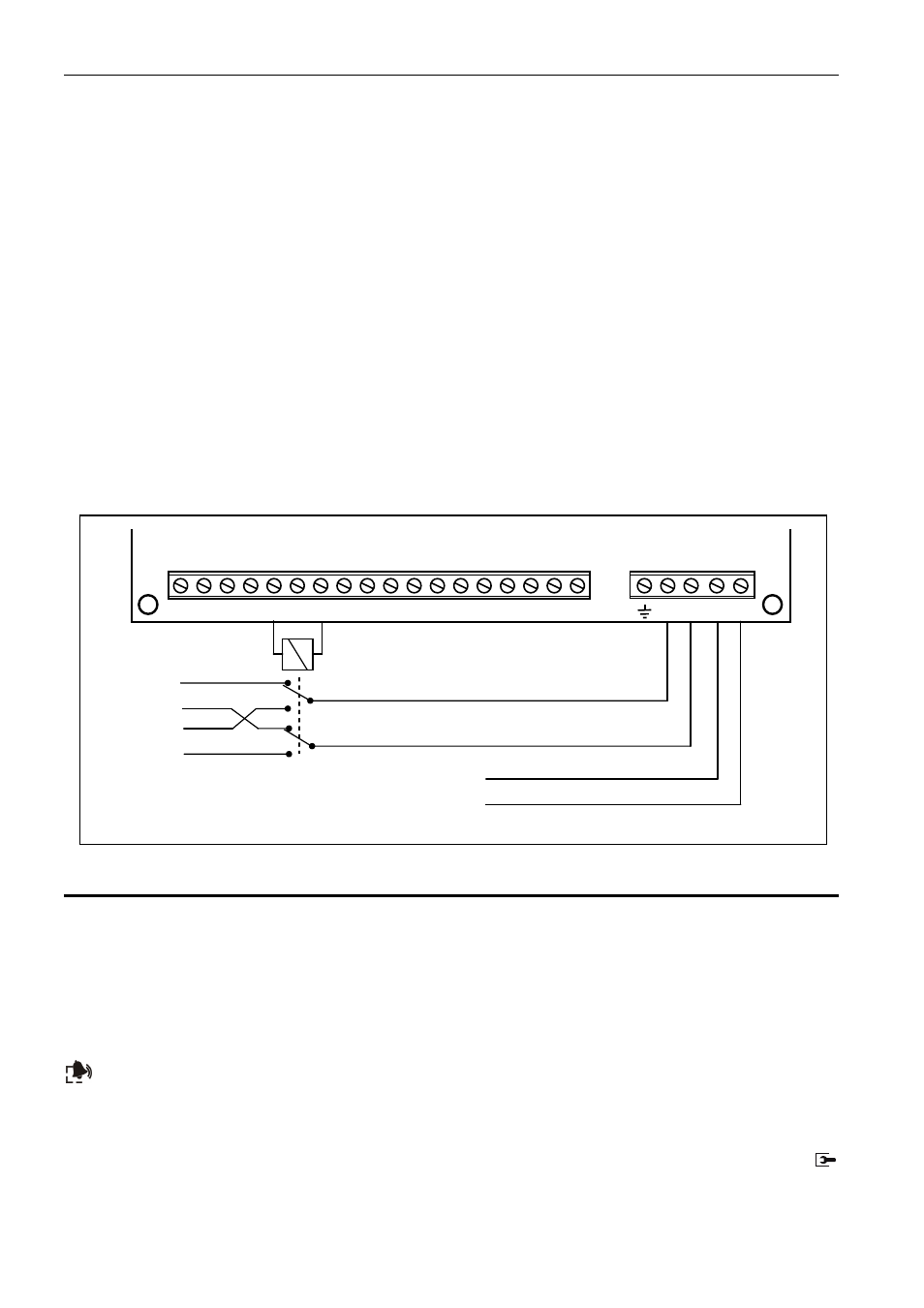

Figure 13. Raccordement des deux lignes téléphoniques à la centrale.
