T-1, R-1

– bornes de la ligne téléphonique intérieure (raccordement de l’appareil

téléphonique).

Les bornes AC sert à amener la tension alternative d’alimentation depuis le transformateur
de secteur. Le bloc d’alimentation de la centrale est adapté à la tension d’entrée de la valeur
de 17...24 V AC. La centrale est munie d’un bloc d'alimentation à découpage d’une grande
capacité énergétique et de la fiabilité de fonctionnement, néanmoins ce qui constitue la
condition indispensable de son fonctionnement impeccable c’est la garantie que
l’alimentation d’entrée ne tombe au dessous de 16 V AC à la décharge maximale du
transformateur par la centrale.
Le bloc d’alimentation de la centrale (le rendement du courant 1.2 A) possède:

• le système de stabiliser la tension (la valeur de la tension est réglée au cours du

processus de fabrication et est de 13.6 – 13.8 V DC, il ne faut pas le changer);

• le système de surveillance de l’état de chargement de la batterie avec la possibilité de

débrancher la batterie déchargée – au cours du contrôle, le processeur baisse la tension
d’alimentation jusqu’à env. de 10.5 V et les récepteurs sont alimentés depuis la batterie.
Le contrôle a lieu tous les 4 minutes lors de la durée d’une dizaine de secondes. Si la
tension de la batterie baisse jusqu’à env. de 11 V, la centrale va annoncer la panne, par
contre, si la tension tombe jusqu’à 9.5 V la central va débrancher la batterie pour la
protéger contre son déchargement à plat et sa détérioration.

Il faut faire attention à ne pas produire la surcharge du bloc d’alimentation de la centrale dans
le système d’alarme. Il est recommandé d’établir le bilan de charge du bloc d’alimentation.
La sommes des courants consommés par les récepteurs (les détecteurs, les claviers) et du
courant de chargement de la batterie ne peut pas dépasser la capacité du bloc
d’alimentation. Dans le cas d’une demande plus grande de l’énergie électrique, pour
alimenter une partie des récepteurs dans le système d’alarme, il faut utiliser un bloc
d’alimentation auxiliaire (p.ex.: APS-15, APS-30 fabriqués par SATEL). Dans le tableau 1
(à la fin de la notice) on a présenté l’évaluation exemplaire du bilan des courants consommés
par le système et un exemple de calculer le choix de la batterie.

La carte principale CA-5 a la possibilité de connecter au circuit de la protection
contre incendie (de la mise à la terre). Le connecteur du câble de secours est
marqué du symbole:

. Il est interdit de raccorder au connecteur de la mise

à la terre d’un câble „neutre” du circuit d’alimentation secteur AC 230 V. S’il n’y
a pas d’un circuit protecteur contre incendie dans l’édifice, il faut laisser la
borne non occupée.

La ligne téléphonique doit être conduite par un câble à quatre fils pour qu’il soit possible de
connecter la centrale avant d’autres dispositifs (le téléphone, la télécopie
et autres).

Il ne faut pas transmettre les signaux téléphoniques et les
signaux du système d’alarme à l’aide d’un seul câble
multifilaire. Une telle situation risque de détériorer le système
dans le cas de la tension de claquage venant de la ligne
téléphonique.

La centrale CA-5 doit être montée dans les locaux fermés, à l’humidité
normale de l’air. Elle peut être montée dans le boîtier CA-6 OBU muni
d’un transformateur qui est destiné à fonctionner en association avec le
bloc d’alimentation de la centrale. Le boîtier permet d’introduire dans son

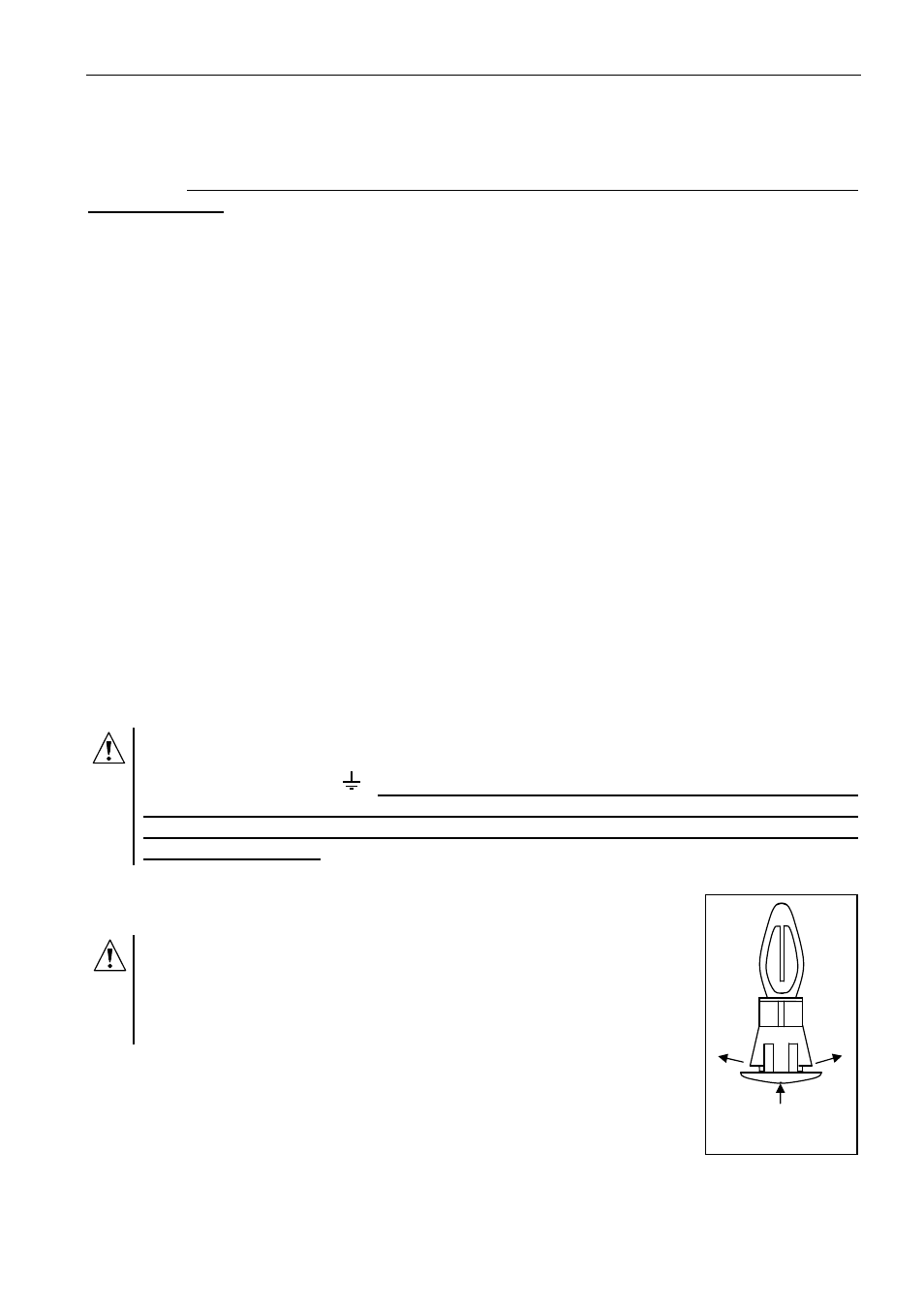

intérieur la batterie de la capacité de 7 Ah. Avant de fixer le boîtier au
sol, il faut y monter les vis de montage (en plastique) qui servent ensuite à fixer la carte
principale. Dans le cas où les vis avancent, il faut écarter légèrement les attaches de blocage

PRESSER

É

C

A

R

T

E

É

C

A

R

T

E

Figure 5.

.
