Les appareils sont livrés dans un
emballage de transport robuste.
Contrôlez les appareils dès la
livraison et notez les éventuels
dommages ou pièces manquantes
sur le bon de livraison, puis
informez le transporteur et votre
partenaire contractuel.
Aucune garantie ne sera octroyée
pour des réclamations ultérieures.
Les climatiseurs ambiants SV
261-681 sont équipés d'une unité
extérieure REMKO SV...AT et d'une
unité intérieure SV...IT.
En mode Refroidissement, l'unité
extérieure rejette dans l'air ambiant
la chaleur accumulée par l'unité
intérieure dans la pièce à refroidir.
L'unité extérieure peut être montée
à l'extérieur ou, lorsque certaines
conditions sont réunies, en intérieur.
En intérieur, l'unité intérieure a
été conçue pour être montée dans
des faux plafonds de dimensions
Euroraster. La cassette est ainsi
parfaitement dissimulée à l'intérieur
du faux plafond et seul le cache est
apparent.
Elle est gérée par une
télécommande infrarouge.
L'unité extérieure se compose
d'un circuit frigorifique avec un
compresseur,
d'un condenseur à lamelles, d'un
ventilateur de condenseur et d'un
dispositif d'étranglement. L'unité
extérieure est commandée par
le dispositif de réglage de l'unité
intérieure.
L'unité intérieure est constituée
d'un condenseur à lamelles, d'un
ventilateur de condenseur, d'un
dispositif de réglage et d'une
conduite de condensat.
Sont disponibles en tant
qu'accessoires des consoles de sol,
consoles murales, conduites de
frigorigène et pompes à condensat.
Description de
l'appareil
Transport et
emballage

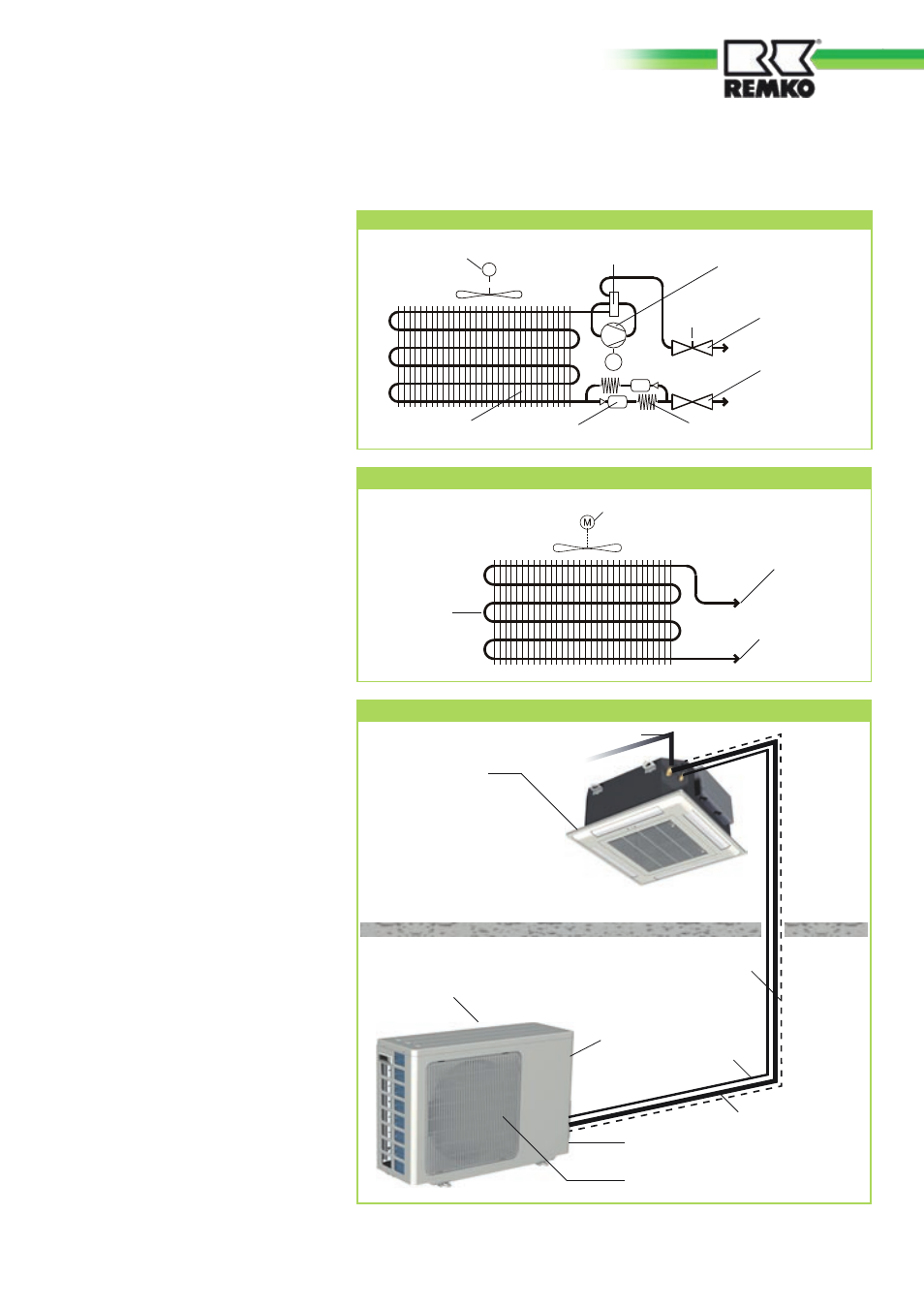

Schéma du circuit frigorifique de l'unité intérieure
Ventilateur d'évaporateur
Raccord de la conduite
d'aspiration
Raccord de la conduite
d'injection
Évaporateur
Les unités intérieure et extérieure sont reliées par des conduites de frigorigène.
Unité
extérieure
Architecture du système
Vanne d'arrêt
Unité intérieure
avec cache
Ventilateur du condenseur
Zone intérieure
Zone extérieure
Conduite d'injection
Conduite
d'aspiration
Câble d'alimentation
électrique
Commande
électrique
M
M
Schéma du circuit frigorifique de l'unité extérieure
Ventilateur du condenseur
Vanne de
raccordement
Conduite
d'aspiration
Vanne de
raccordement
Conduite
d'injection
Compresseur
Dispositif d'étranglement du tube capillaire Déshydrateur filtre Condenseur
Vanne d'inversion
Raccord
du manomètre
Conduite de condensat
