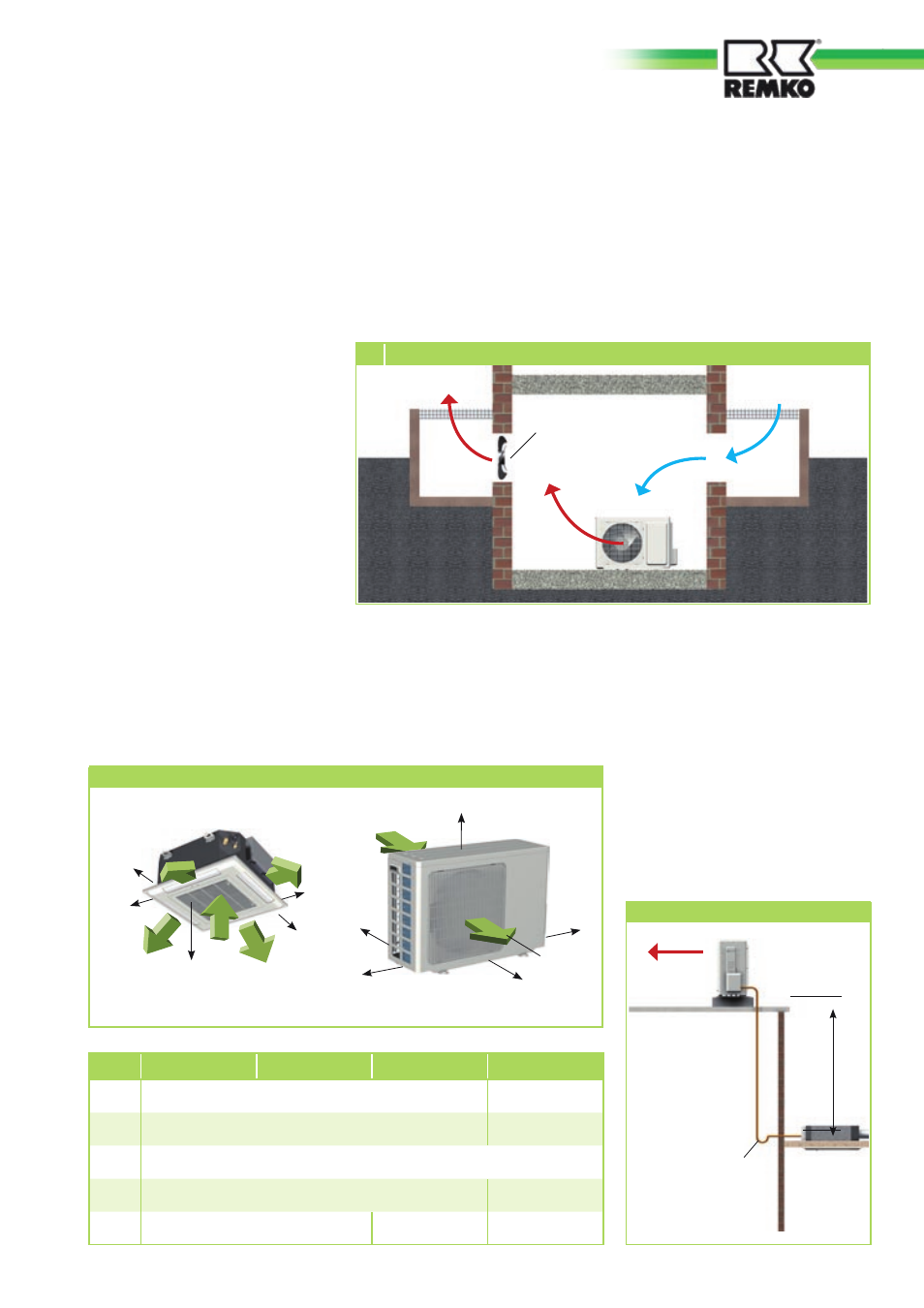

REMKO SV 261 - Manuel (Page 19)

Air chaud
Air
frais
Puits
de lumière
Unité extérieure
Air chaud
Puits
de lumière
Ventilateur
supplémentaire
5 Installation en intérieur
Installation en intérieur
■
Veillez à garantir une
évacuation suffisante de la
chaleur lorsque l'unité est
installée dans une cave, sous
les combles, dans des pièces
annexes ou dans des ateliers
(illustration 5)
.
■
Installez un ventilateur
supplémentaire disposant d'un
débit d'air volumique identique
à celui de l'unité extérieure
à monter dans la pièce et
pouvant compenser pour les
éventuelles pertes de pression
additionnelles par des canaux
d'air (illustration 5).
Espace libre minimal
Prévoyez des espaces libres suffisants pour les travaux de maintenance et
de réparation et pour garantir une répartition optimale de l'air.
300
300
300
300
300
E
C
B
A
D
Admission d'air
Évacuation
d'air
Toutes les données sont en mm
Espace libre minimal
■
Veillez à garantir un
permanence une alimentation
en air depuis l'extérieur, si
possible, via des ouvertures
suffisamment grandes, situées
face à face (illustration 5).
■
Conformez-vous aux consignes
et directives relatives à la
stabilité et à la technique de
construction pour le bâtiment
et prévoyez, le cas échéant, une
isolation phonique.
Mesures à adopter pour le
retour de l'huile
Si l'unité extérieure est montée plus
haut que l'unité intérieure, il convient
d'adopter des mesures appropriées
visant à garantir le retour correct de
l'huile. Pour ce faire, on utilise en
général un coude permettant de faire
monter l'huile, installé de manière
ascendante tous les 2,5 mètres.
SV 261 AT SV 351 AT SV 521 AT SV 681 AT
A 100 mm 150 mm
B 700 mm 900 mm
C 400 mm
D 100 mm 150 mm
E 200 mm 400 mm 600 mm
Mesures à adopter pour le retour de l'huile
Unité extérieure
Coude permettant
de faire monter
l'huile dans la
conduite d'aspiration
en direction de
l'unité extérieure 1 x
tous les 2,5 mètres
en montant
Rayon :
50 mm
max. 15 m
Unité
intérieure
