Instructions de montage pour le personnel technique
■
Approchez autant que possible
l'appareil dans son emballage
d'origine du lieu de montage.
Vous éviterez ainsi les avaries de
transport.
■
Vérifiez que l'emballage
contient tous les éléments et
que l'appareil ne présente aucun
dommage visible dû au transport.
En cas de défauts, contactez
immédiatement votre partenaire
contractuel et la société de
transport.
■
Soulevez l'appareil au niveau
des coins et non au niveau des
raccords pour frigorigène et
condensat.
■
Isolez les conduites de frigorigène
(conduite d'injection et
d'aspiration), les vannes et les
raccords de manière à ce qu'ils
soient hermétiques à la diffusion
de vapeur. Le cas échéant,
isolez également la conduite de
condensat.
■
Choisissez le lieu de montage
en veillant à ce qu'une entrée
et une sortie d'air libres soient
disponibles. (Voir section
« Espace libre minimal »).
■
N'installez pas l'appareil à
proximité immédiate d'appareils
générant un rayonnement
thermique intense.
Tout montage à proximité
d'une source de rayonnement
thermique risque d'entraver les
performances de l'appareil.
■
N'ouvrez les vannes d'arrêt des
conduites de frigorigène qu'une
fois l'installation entièrement
terminée.
■
Isolez les conduites de
frigorigène de manière à prévenir
l'infiltration d'humidité en
utilisant des capuchons ou des
bandes adhésives. Ne pliez ou ne
comprimez jamais les conduites
de frigorigène.
■
Évitez les courbures inutiles.
Vous minimiserez ainsi les pertes
de pression dans les conduites
de frigorigène et assurerez un
reflux sans entrave de l'huile du
compresseur.
■
Adoptez les mesures qui
s'imposent pour le retour de
l'huile lorsque l'unité extérieure
est placée au-dessus de l'unité
intérieure.
(Voir section « Mesures à adopter
pour le retour de l'huile »).
■
Si la longueur simple de la
conduite de frigorigène dépasse
5 mètres, il est nécessaire
d'ajouter du frigorigène.
Pour connaître la quantité de
frigorigène à ajouter, référez-
vous au chapitre « Appoint de
frigorigène ».
■
Utilisez exclusivement les
écrous-raccords fournis pour
les conduites de frigorigène et
retirez-les uniquement juste
avant le raccordement aux
conduites de frigorigène.
■
Réalisez tous les branchements
électriques conformément aux
dispositions DIN et VDE en
vigueur.
■
Fixez toujours les câbles
électriques correctement dans les
bornes correspondantes.
Une mauvaise fixation peut être
source d'incendie.
■
Pour faciliter les tâches de
maintenance à réaliser sur
l'armoire de commande, des
ouvertures de révision sont à
prévoir dans le faux plafond.
■
Les éventuels canaux ou tuyaux
d'aération pour raccorder une
deuxième pièce ou une admission
d'air frais au sein des blocs
de raccordement doivent être
dotés
d'un isolant thermique
hermétique à la diffusion de
vapeur.
Perçages muraux
■
Pour chaque unité intérieure,
il est nécessaire de percer une
ouverture murale de 70 mm
de diamètre min. et de 10 mm
d'inclinaison de l'intérieur vers
l'extérieur.
■
Nous vous conseillons de
capitonner l'intérieur du perçage
ou, par exemple, de l'habiller
avec un tuyau PVC afin de
protéger les conduites contre les
éventuels endommagements.
■
Une fois le montage terminé,
rebouchez le perçage à l'aide
d'un mastic adéquat.
N'employez pas de ciment ni de
substance calcaire !
Remarques importantes à
respecter avant de procéder
à l'installation
Câble de commande
Conduite de condensat
Conduitea d'injection
Conduite d'aspiration
Tuyau PVC

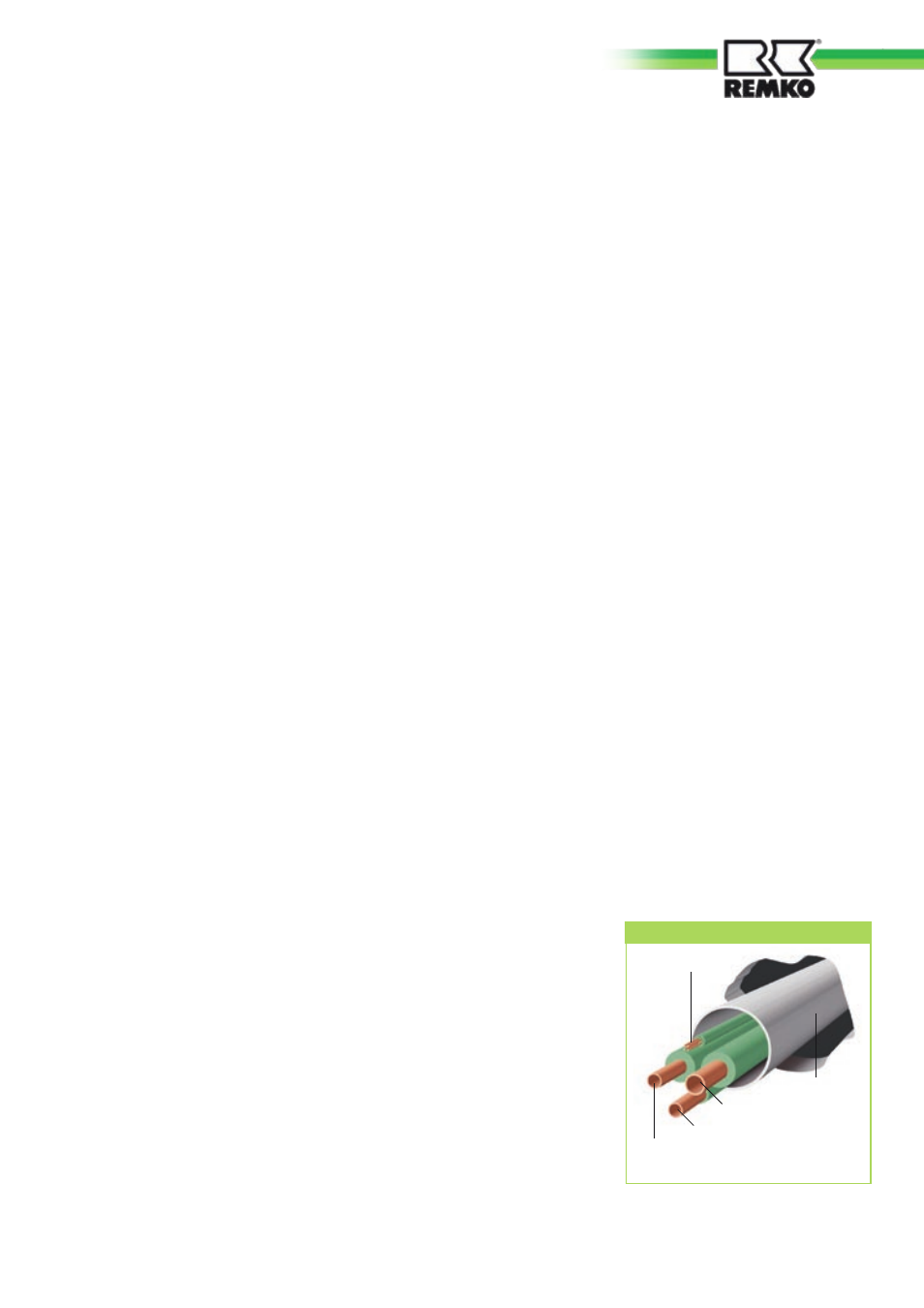

Conduites à travers le perçage mural
