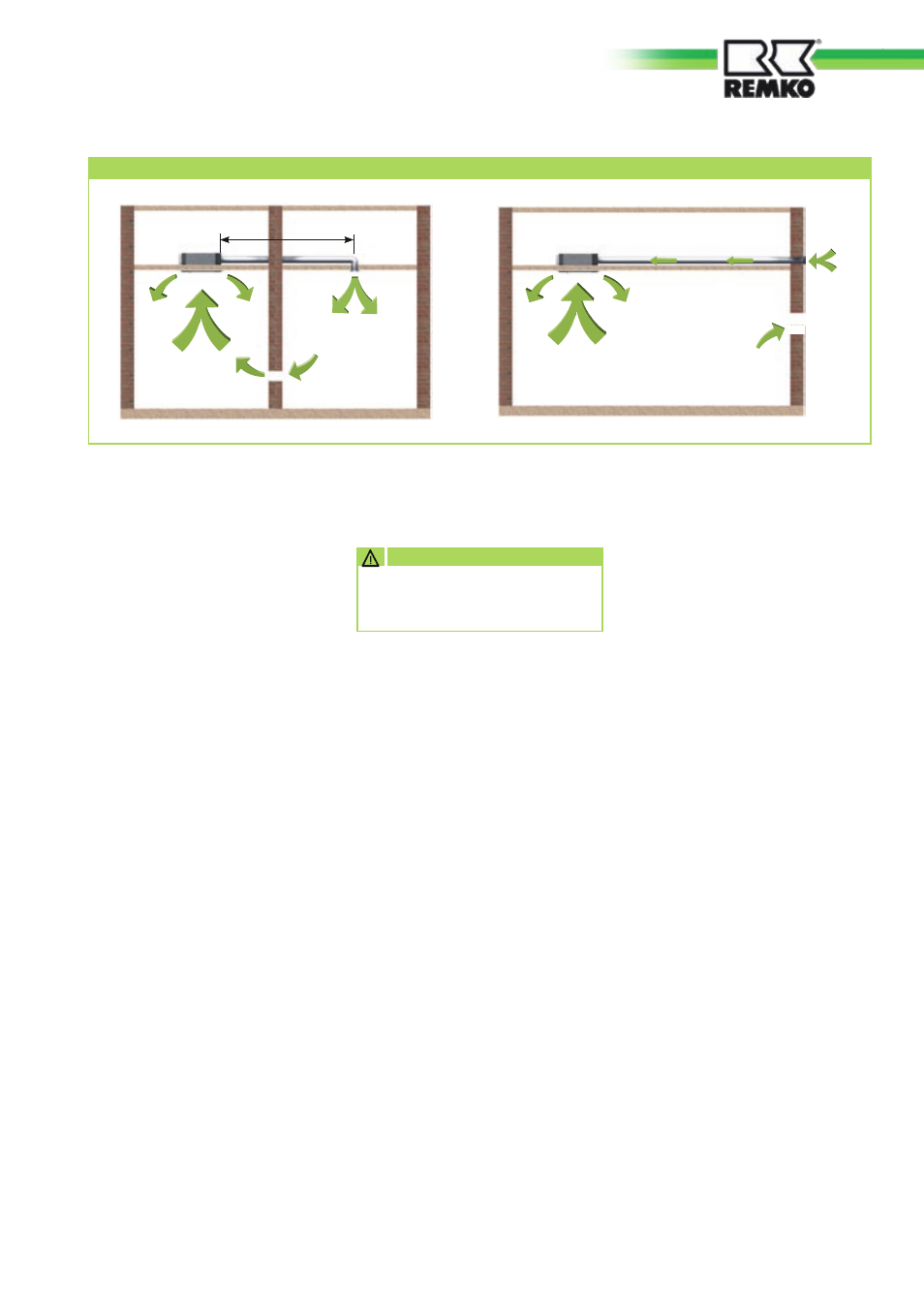

Raccord pour une deuxième pièce
max. 7 m
Pièce annexe Pièce principale
Raccord pour condensat
La température descendant en
dessous du point de rosée au niveau
de la batterie de refroidissement,
du condensat se forme en mode
Refroidissement.
Au-dessous de la batterie se trouve
une cuve collectrice comportant une
pompe à condensat de série et un
interrupteur à flotteur. Si l'interrupteur
à flotteur entraîne une mise hors
service de sécurité en raison de
l'absence d'évacuation du condensat,
la pompe se met immédiatement en
route et fonctionne pendant env. trois
minutes.
■ La conduite de condensat doit être
inclinée à au moins 2 %. Au besoin,
prévoyez une isolation hermétique
à la diffusion de vapeur.
■ Si le niveau de la conduite de
condensat sur l'appareil se trouve
au-dessus de l'évacuation, la
conduite doit immédiatement être
mise à la verticale vers le haut (à
max. 1 000 mm du bord inférieur
de l'appareil) et ensuite être inclinée
pour permettre l'écoulement.
■ Introduisez la conduite de
condensat de l'appareil sans la fixer
dans la conduite d'évacuation. Si
le condensat est évacué dans une
conduite d'eaux usées, prévoyez un
siphon.
■ Si l'appareil fonctionne lorsque
la température extérieure est
inférieure à 0 °C, installez la
conduite de condensat en veillant à
ce qu'elle soit protégée du gel.
Si nécessaire, prévoyez un
chauffage auxiliaire pour les
tuyaux.
■ Une fois le montage terminé,
vérifiez que le condensat s'écoule
sans entrave et que l'étanchéité est
garantie en permanence.
Contrôle de l'étanchéité
Une fois tous les branchements
effectués, la station-manomètre
est connectée comme suit aux
différents raccords pour vannes
Schrader (selon équipement) :
rouge = petite vanne
= pression d'injection
bleu = grande vanne
= pression d'aspiration
Une fois le branchement terminé,
il convient de procéder au contrôle
de l'étanchéité à l'aide d'azote sec.
Pour contrôler l'étanchéité, les
différents raccords sont vaporisés
au moyen d'un produit détecteur
de fuite en aérosol. Lorsque des
bulles apparaissent, cela signifie
que le raccord n'est pas correct.
Serrez alors plus fermement le
raccord vissé ou recommencez le
sertissage si nécessaire.
Une fois le contrôle de l'étanchéité
réussi, la surpression est évacuée
des conduites de condensat et une
pompe à vide est mise en service
avec une pression partielle finale
absolue de 0,01 mbar au min.
afin de créer un espace exempt
d'air dans les conduites. De plus,
cette mesure permet d'évacuer
l'humidité des conduites.
Un vide de min. 20 mbar doit
impérativement être généré !
ATTENTION
La durée nécessaire pour la
génération du vide varie en fonction
du volume des conduites de l'unité
intérieure et de la longueur des
conduites de condensat. La procédure
dure toutefois au moins 60 minutes.
Une fois le système entièrement
exempt de gaz étrangers et
d'humidité, les vannes de la station-
manomètre sont fermées et celles
de l'unité extérieure sont ouvertes
comme décrit au chapitre « Mise en
service ».
Admission
d'air frais
Intérieur Extérieur
Raccord d'admission d'air frais
