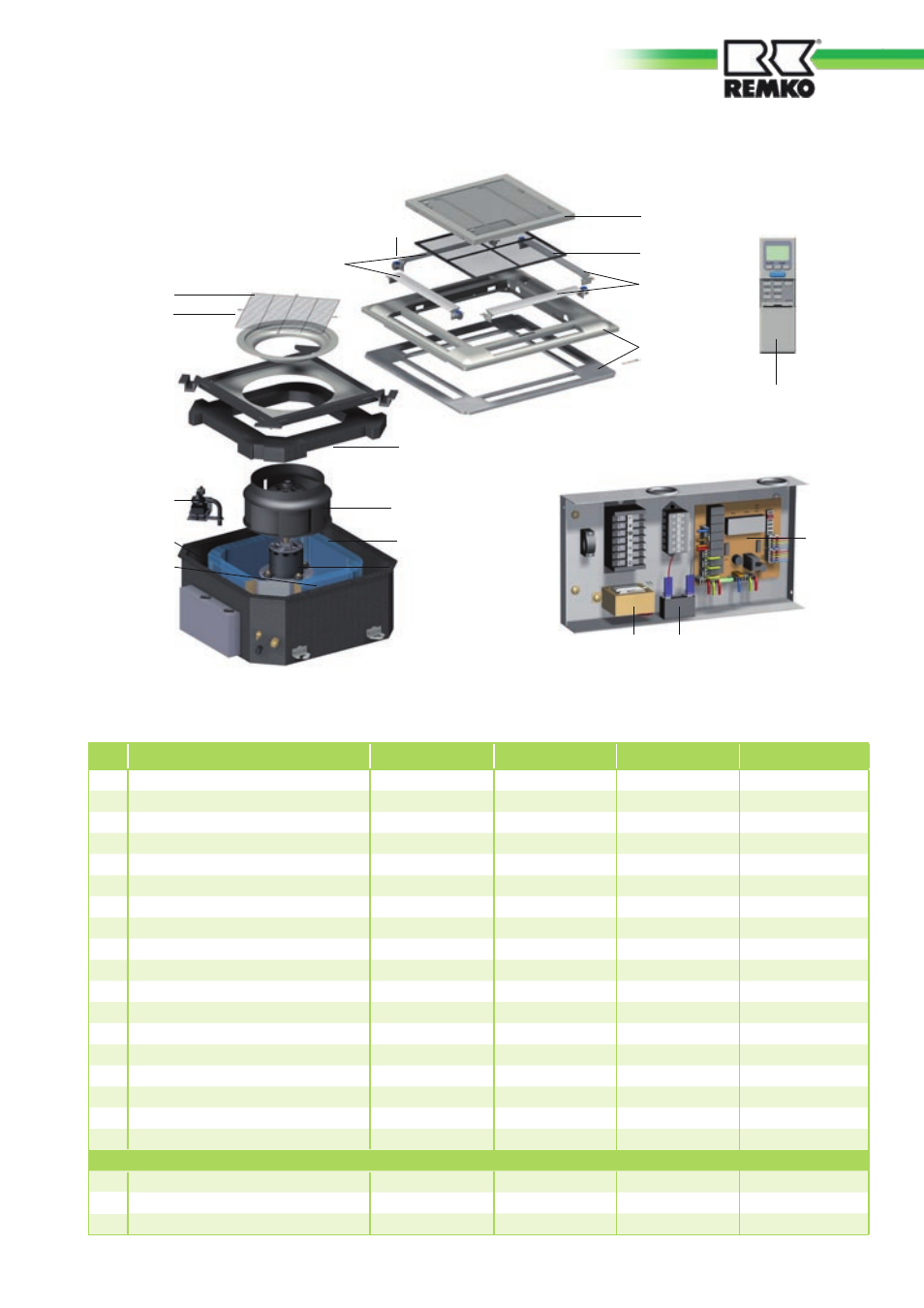

Représentation des appareils SV 261 IT à SV 681 IT
liste des pièces de rechange
7
1
2
3
4
5
6
6
8
9
10
11
12
13
14
15 16
17
18
Nous nous réservons le droit de modifier les cotes et la construction
afin de servir le progrès technique.
Pour les commandes de pièces de rechange, précisez la réf. informatique mais également le numéro de l'appareil (voir la plaque signalétique) !
N° Désignation SV 261 IT SV 351 IT SV 521 IT SV 681 IT
1 Crépine d'admission d'air 1106647 1106647 1106647 1106647
2 Filtre à air 1106664 1106664 1106664 1106664
3 Cache 1106657 1106657 1106657 1106657
4 Moteur à lamelles 1106671 1106671 1106671 1106671
5 Admission d'air, sous-groupe 1106654 1106654 1106654 1106654
6 Lamelles d'évacuation, lot de 4 1106649 1106649 1106649 1106649
7 Récipient collecteur de condensat 1106652 1106652 1106652 1106652
8 Tuyau de condensat 1106659 1106659 1106659 1106659
9 Évaporateur 1106699 1106695 1106696 1109350
10 Capteur de recirculation d'air 1106655 1106655 1106655 1106655
11 Capteur de l'évaporateur 1106656 1106656 1106656 1106656
12 Roue du ventilateur 1106666 1106666 1106666 1109351
13 Moteur du ventilateur de l'évaporateur 1106661 1106662 1106663 1109352
14 Platine de commande 1106698 1106698 1106698 1109353
15 Transformateur 1106677 1106677 1106677 1109354
16 Condensateur, ventilateur de l'évaporateur 1106651 1106658 1106658 1109355
17 Pompe à condensat entière 1106667 1106667 1106667 1106667
18 Télécommande infrarouge 1106660 1106660 1106660 1106660
Pièces de rechange sans illustration
Interrupteur à flotteur du condensat 1106669 1106669 1106669 1106669
Platine d'affichage 1106674 1106674 1106674 1106674
Capteur de dégivrage de l'unité extérieure 1106697 1106697 1106697 1106697
