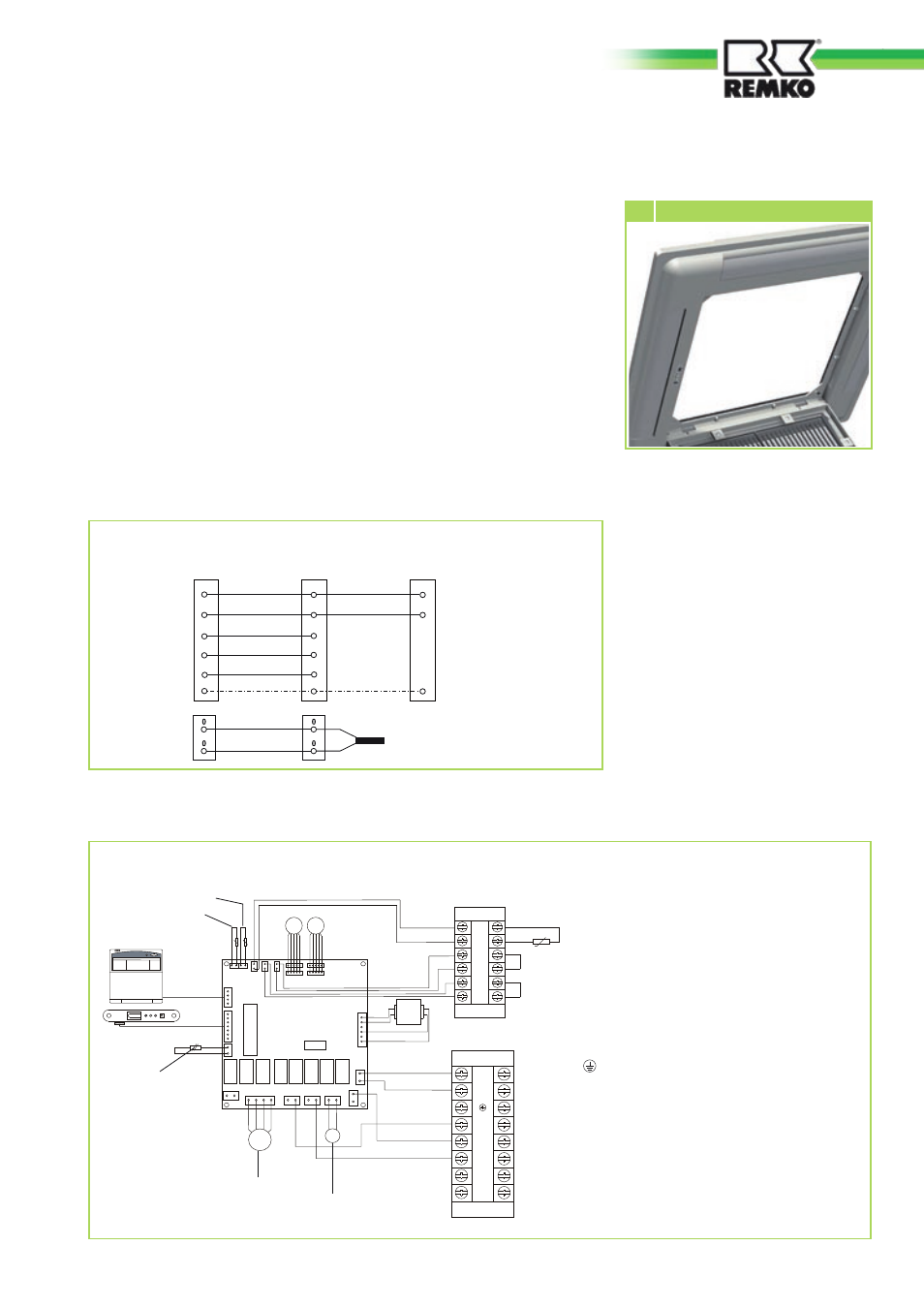

Raccord de l'unité extérieure
Pour le branchement du câble,
procédez comme suit :
1. Démontez le couvercle de
l'appareil.
2. Retirez la paroi latérale située au
niveau du raccord.
3. Choisissez la section de la
ligne de raccordement en
vous référant aux prescriptions
applicables.
13 Raccordement de l'unité extérieure
Schéma des branchements électriques
Raccord SV 261-681
Montez le capteur de dégivrage de
l'unité extérieure dans le tiers inférieur
du condenseur sur le coude du tuyau.
Unité
intérieure
Unité
extérieure
N N
L L
Fil neutre
Fil extérieur
N
L
Fil pilote C 3
Protection
compresseur
230 V~,
50 Hz,
L/N/PE
Câble d'alimentation
électrique
Fil de protection PE PE PE
V 2 Vanne d'inversion
F 1
Moteur du
ventilateur
Fil pilote
Fil pilote
4. Introduisez le câble dans la
bague de protection d'angle de
la tôle de raccordement fixe.
5. Branchez le câble comme
indiqué sur le schéma des
branchements.
6. Ancrez le câble dans le collier
de fixation et assemblez de
nouveau l'appareil.
(Illustration 13)
.
Schéma des connexions électriques
SV 261-681 IT
Légende
L = Fil extérieur
N = Fil neutre
= Fil de protection
F = Moteur du ventilateur
C = Commande du compresseur
V = Vanne d'inversion
LP/LP = Commutateur basse pression
(uniquement externe)
HP/HP = Commutateur haute pression
(uniquement externe)
O/O = Capteur de dégivrage de l'unité
extérieure
Capteur de
l'évaporateur
Capteur de
recirculation d'air
Câble FB (accessoire)
Interrupteur à flotteur
Condensat
Moteur du ventilateur
Pompe à condensat
Capteur de dégivrage
de l'unité extérieure
Écran d'affichage
Moteur oscillant 1-4
Pont
Pont
Transformateur
