2. Retirez les capuchons de
protection installés en usine,
ainsi que les écrous-raccords des
branchements et utilisez-les pour
la suite du montage.
3. Avant de sertir les conduites de
frigorigène, vérifiez que l'écrou-
raccord se trouve bien sur le
tuyau.

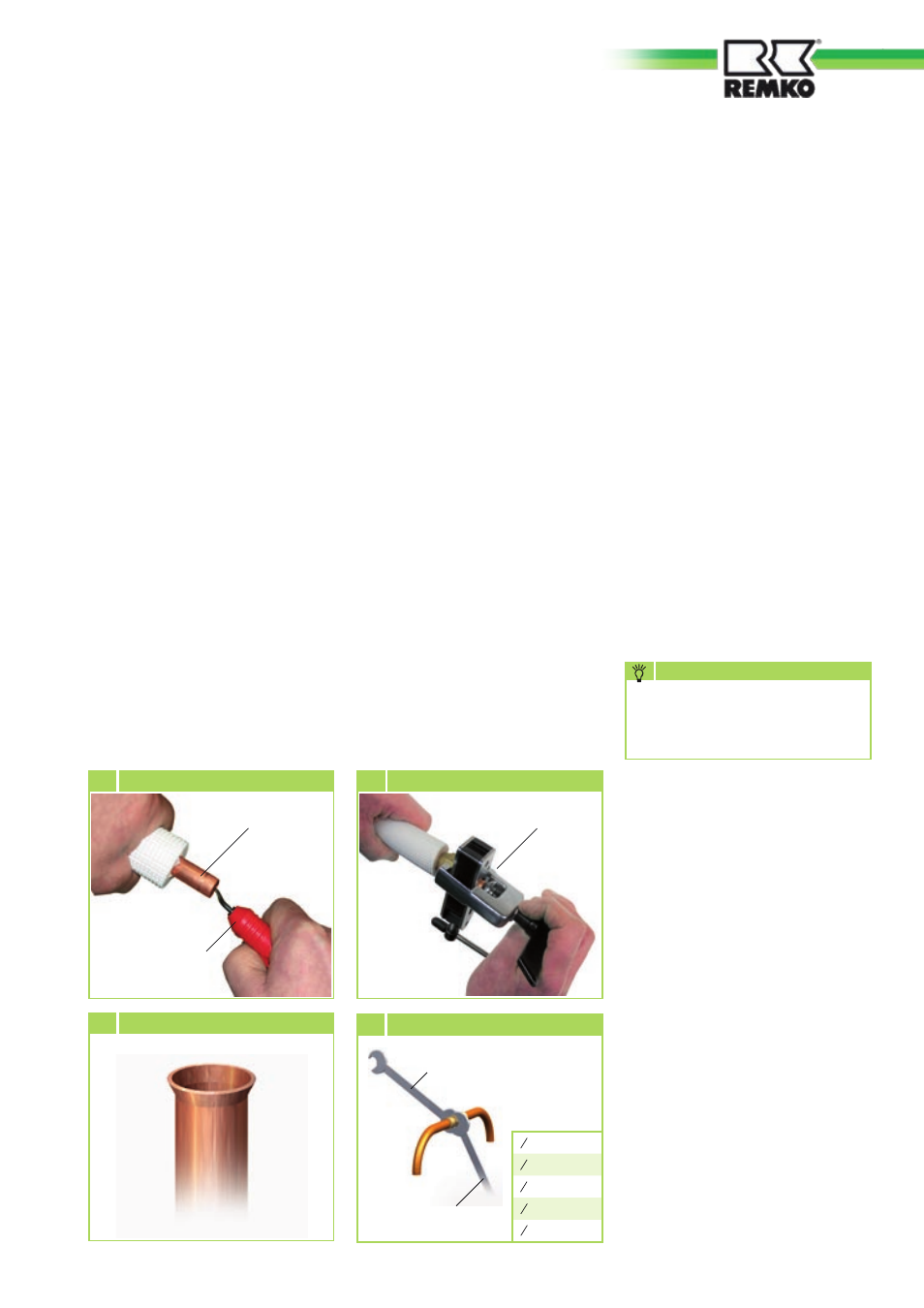

4. Traitez les conduites de frigorigène
posées comme indiqué sur les
illustrations suivantes (illustrations
11+12).
5. Vérifiez que le bord relevé
présente la forme adéquate
(illustration 13)
.
6. Tout d'abord, reliez manuellement
les conduites de frigorigène afin
de les positionner correctement.
7. Serrez ensuite définitivement les
raccords vissés à l'aide de 2 clés
plates de taille appropriée. Lors
du vissage, utilisez toujours l'une
Utilisez uniquement des outils
homologués pour une utilisation
en milieu frigorifique.
REMARQUE
Dudgeonnière
12 Sertissage de la conduite de frigorigène
Conduite de frigorigène
Outil à ébavurer
11 Ébavurage de la conduite de frigorigène
13 Bord relevé de forme adéquate
des clés plates pour contre-serrer
(illustration 14)
.
8. Utilisez exclusivement des tuyaux
isolants adaptés à la plage de
température en question et
hermétiques à la diffusion.
9. Amenez les conduites de
frigorigène de l'unité intérieure
à l'unité extérieure. Fixez-les
correctement et prenez les
mesures qui s'imposent pour
garantir un retour de l'huile
correct !
10. Lors du montage, respectez les
rayons de courbure des conduites
de frigorigène et veillez à ne pas
cintrer deux fois le même point
du tuyau. Vous risqueriez de le
fragiliser ou de le fissurer.
11. Installez l'unité extérieure sur une
partie statique homologuée du
bâtiment à l'aide de la console
murale ou de sol (respectez
les consignes d'installation des
consoles).
12. Veillez à ce qu'aucun bruit solidien
ne soit transmis sur les parties
du bâtiment. Les amortisseurs de
vibrations permettent de limiter la
transmission des bruits solidiens !
13. Traitez les conduites de frigorigène
au niveau de l'unité extérieure en
suivant les indications fournies
précédemment.
Remarques supplémentaires à propos
de l'installation.
■
Si la longueur simple de la
conduite de raccordement dépasse
5 m, ajoutez du frigorigène lors
de la première mise en service
de l'installation. Voir chapitre
« Appoint de frigorigène »
Serrez à l'aide de la 1ère
clé plate
Contre-serrez la
2. clé plate
14 Serrage des raccords vissés
Couple
de serrage :
1 4 “ 15-20 Nm
3 8 “ 33-40 Nm
1 2 “ 50-60 Nm
5 8 “ 65-75 Nm
3 4 “ 95-105 Nm
Raccordement d'une pièce
annexe et d'une admission
d'air frais
L'unité intérieure peut être utilisée
pour le refroidissement d'une
deuxième pièce ou pour l'admission
d'air frais.
Instructions de montage
Pour procéder au montage du
raccord pour l'air frais ou pour une
pièce annexe, procédez comme suit :
1. Veillez à ce que les lamelles
de l'évaporateur se trouvent
directement derrière l'ouverture
à retirer et évitez à tout prix
leur endommagement (page
22, illustration 8)
.
