Vous ne devez utiliser qu'un
raccord d'admission d'air
frais et un raccord pour une
deuxième pièce !
ATTENTION
2. Retirez avec soin l'isolant situé
derrière l'ouverture
(illustration 9)
.
3. Perforez à présent l'ouverture
correspondante (illustration 10).
4. Veillez à ce que les tuyaux
d'aération soient aussi courts
que possible et évitez autant que
possible les courbures.
5. Remarque : les cols de fixation, les
vis, les tuyaux métalliques agrafés
en spirale/flexibles et les isolants
doivent être fournis par le client.
Les pièces en question sont
disponibles auprès des revendeurs
spécialisés (illustration 11).

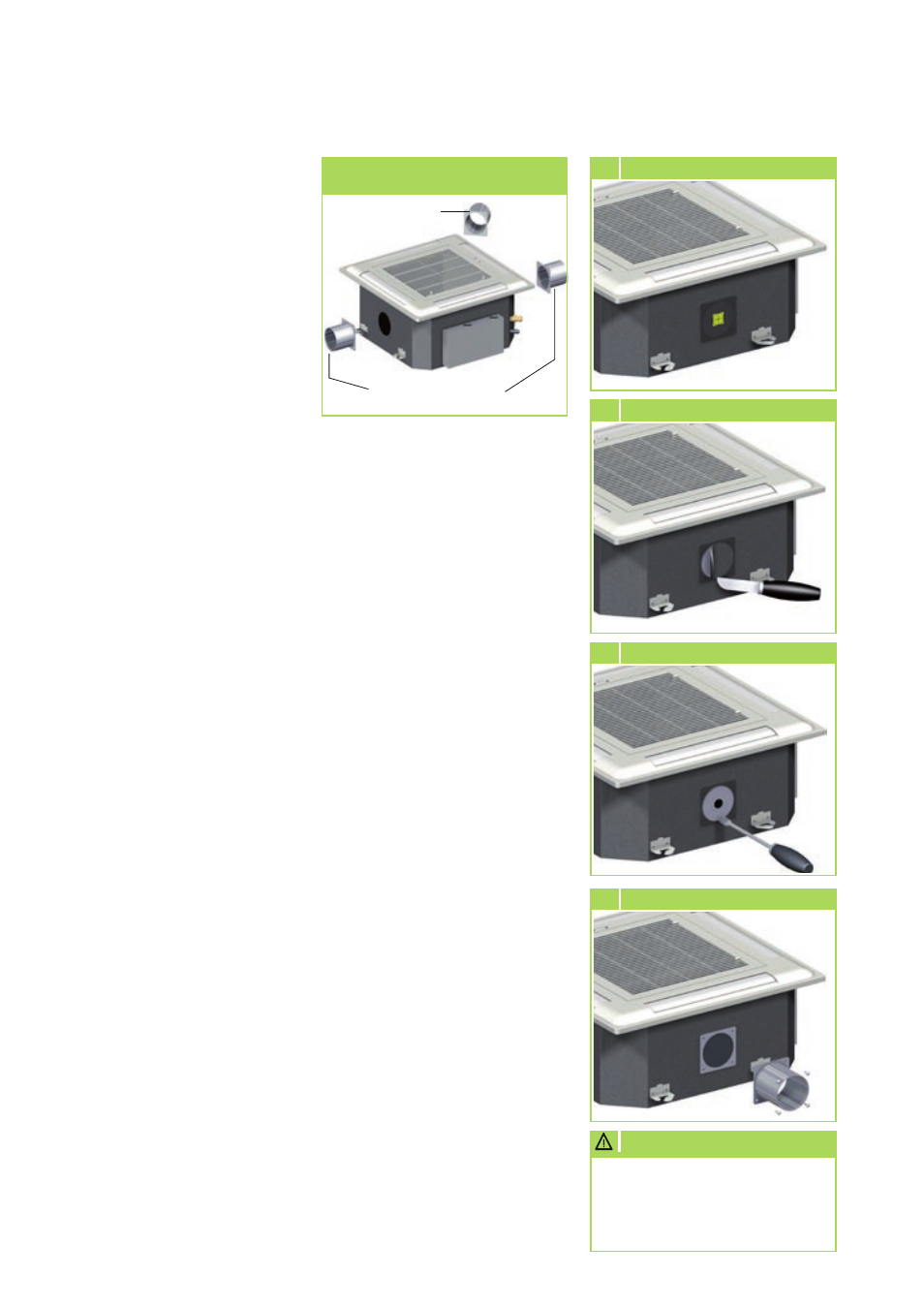

8 Retrait de la découpe
9 Retrait soigneux de l'isolant
10 Perforation de l'ouverture
11 Fixation du col
Raccord pour une deuxième pièce
L'unité intérieure permet de
refroidir dans le même temps
une pièce annexe par le biais
d'un système de canalisation,
par exemple dans un plafond
suspendu. Pour cela, les conditions
préalables suivantes doivent être
remplies :
■ La puissance de refroidissement
de l'unité intérieure doit
être suffisante pour assurer
le refroidissement des deux
pièces.
■ Une ouverture doit être percée
entre les deux pièces pour
garantir la circulation de l'air.
■ La longueur du tuyau ne doit
pas excéder 7 m.
■ Pour garantir la circulation de
l'air vers la pièce annexe, vous
devez reboucher 1 ou 2 des
4 ouvertures d'évacuation du
cache. Pour cela, collez une
bande adhésive une face noire
sur les ouvertures à reboucher.
La bande doit tenir en place
malgré les contraintes exercées
par le courant d'air.
Raccord d'admission
d'air frais
Raccord pour une
deuxième pièce
Raccord pour une deuxième pièce ou
pour l'admission d'air frais
Raccord d'admission d'air frais
Comme nous l'avons dit
précédemment, l'unité intérieure
peut également servir à l'admission
d'air frais (air extérieur), en
complément de l'air de la pièce, et à
sa climatisation.
Cette version est utilisée en priorité
dans les pièces où l'air se renouvelle
rapidement.
■ Respectez les directives
régionales relatives au traitement
de l'air.
■ En ce qui concerne le raccord
d'admission d'air frais, montez
un col de raccordement NW 70
mm.
■ La part d'air frais ne doit pas
représenter plus de 10 % du
débit volumique de l'air nominal
de l'appareil. L'alimentation
en air frais doit être réalisée
par le biais d'un ventilateur
supplémentaire à vitesse réglée.
■ Pour empêcher la pénétration
de l'eau de pluie, l'air doit être
aspiré au niveau de l'admission
d'air extérieure à une vitesse de
2,5 m/s max. à travers un filtre.
■ Pour le raccordement du
ventilateur, une installation
électrique distincte doit être mise
en place et sécurisée par le client.
