16-20 mm
Au moins 2 % d'inclinaison Colonne montante éloignée Conduite de condensat trop grande/petite
Aucune inclinaison
L'écoulement ne s'effectue
pas sans entrave

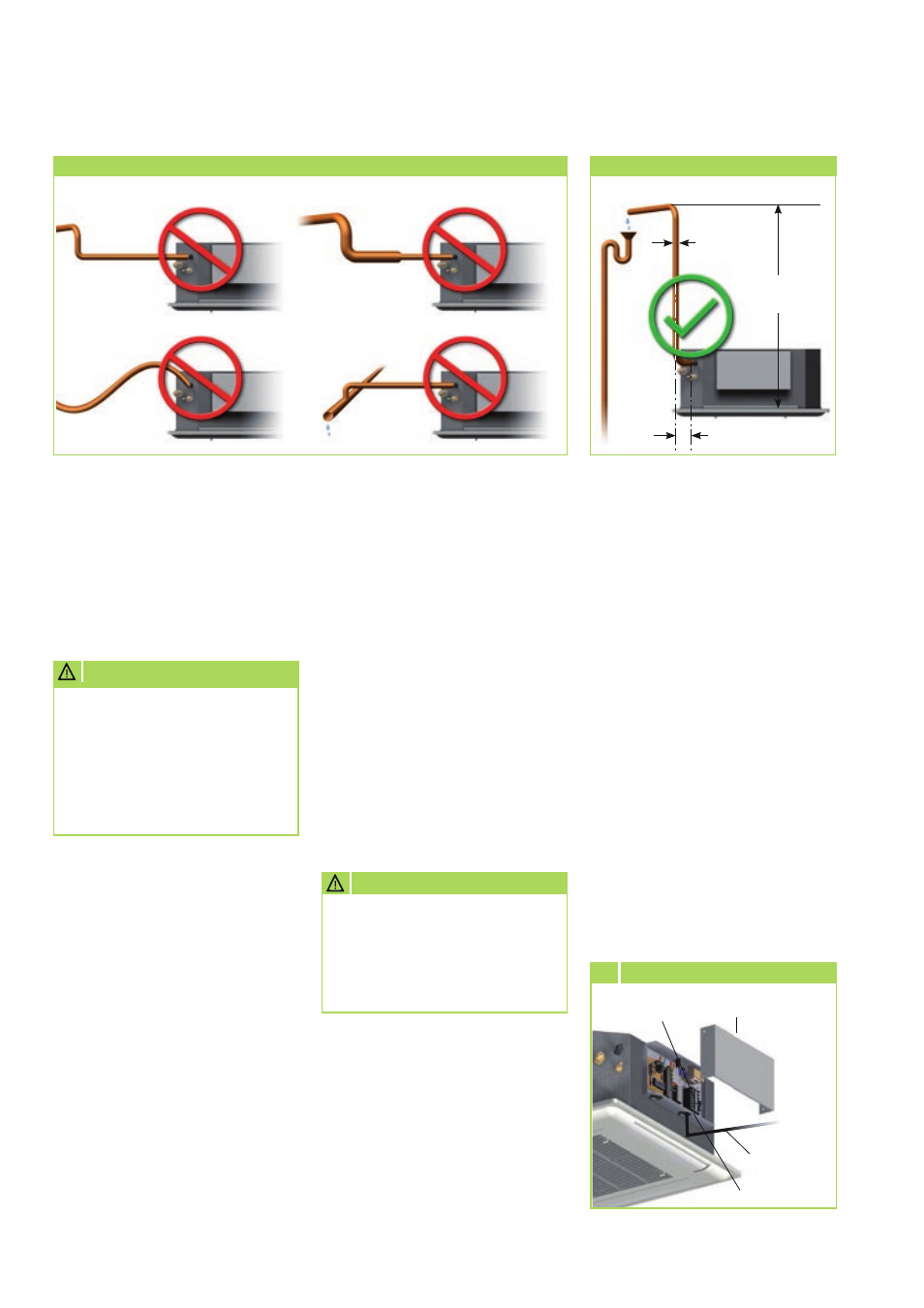

Raccord pour condensat - incorrect ! Raccord pour condensat - correct !
maximal
1 000 mm
max. 100 mm
Branchement électrique
Toutes les installations
électriques doivent
impérativement être réalisées
par des entreprises spécialisées.
Les raccords électriques doivent
être montés uniquement si
l'installation est hors tension.
ATTENTION
■
Nous conseillons l'installation
sur site d'un interrupteur
principal/de réparation à
proximité de l'unité extérieure.
■
Les barrettes à bornes des
raccords sont situées à
l'arrière de l'appareil. Une fois
l'installation terminée, vous
pouvez effectuer des mesures
depuis l'avant en retirant le
cache.
■
Si l'appareil est équipé d'une
pompe à condensat (disponible
en option), il est nécessaire,
en cas d'utilisation d'un
contact de désactivation pour
la pompe, d'ajouter un relais
Installez un câble d'alimentation
sur l'unité intérieure et un câble de
commande relié à l'unité extérieure
et protégez-les par des fusibles. Branchement de l'unité
intérieure
Réalisez le branchement comme suit :
1. Ouvrez la crépine d'admission
d'air.
2. Désolidarisez le cache du
côté droit et faites basculer
l'arrière vers le bas à droite
(illustration 12)
.
3. Raccordez l'unité avec le câble de
commande de l'unité extérieure.
Voir schéma des branchements
électriques.
4. Assemblez de nouveau l'appareil.
supplémentaire pour augmenter
la puissance de commutation,
pour la désactivation du
compresseur.
■
Si les câbles sont placés dans
des zones soumises à de
forts champs magnétiques,
veillez à utiliser des câbles de
commande blindés.
■
La protection électrique de
l'installation doit être conforme
aux caractéristiques techniques.
Contrôlez et, si nécessaire,
corrigez la fixation et le contact
de tous les branchements
électriques enfichables et des
serre-fils.
ATTENTION
Barrette à bornes
du câble de
commande
Cache
Câble de
commande
depuis
Unité extérieure
Collier de fixation
12 Branchement de l'unité intérieure
